3 Produktbeschreibung

Typschild
Geltungsbereich dieser
Betriebsanleitung
Lieferumfang
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x
3 Produktbeschreibung
3.1

Aufbau

Das Typschild enthält die wichtigsten Daten zur Identifikation und zum
Einsatz des Gerätes:
1
2
3
4
5
6
7
8
9

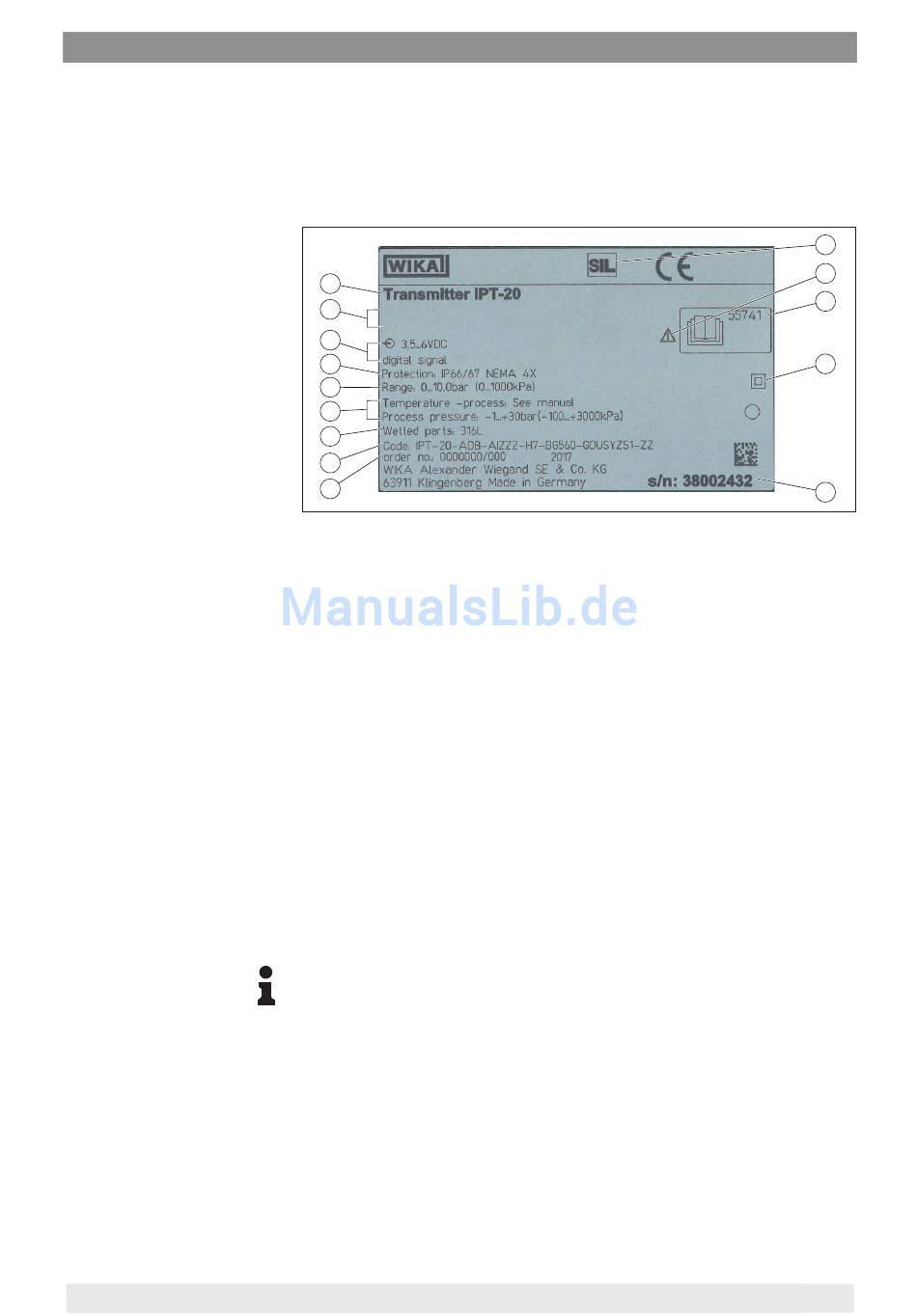

Abb. 1: Aufbau des Typschildes (Beispiel)
1 Gerätetyp
2 Feld für Zulassungen
3 Versorgung und Signalausgang Elektronik
4 Schutzart
5 Messbereich
6 Zulässige Prozessbedingungen
7 Werkstoff medienberührte Teile
8 Produktcode
9 Auftragsnummer
10 Seriennummer des Gerätes
11 Symbol für Geräteschutzklasse
12 ID-Nummern Gerätedokumentation
13 Hinweis zur Beachtung der Gerätedokumentation
14 SIL-Kennzeichnung
Die vorliegende Betriebsanleitung gilt für folgende Geräteausführun-
gen:
•
Hardware ab 1.0.0
•
Softwareversion ab 1.0.0
Hinweis:
Sie finden die Hard- und Softwareversion des Gerätes wie folgt:
•
Auf dem Typschild des Elektronikeinsatzes
•
Im Bedienmenü unter "Info"
Der Lieferumfang besteht aus:
•
Gerät IPT-2x - Slave-Sensor
•
Konfektioniertes Anschlusskabel, lose Kabelverschraubung
•
Dokumentation
– Kurz-Betriebsanleitung IPT-2x
– Safety Manual (SIL)
– Dokumentation Geräteparameter (Defaultwerte)
14
13
12
11
10
7
