5 An die Spannungsversorgung anschließen
Anschlussschritte
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x
geben. Durch Lösen des Schraubendrehers werden die Klemmen
wieder geschlossen.
Information:
Der Klemmenblock ist steckbar und kann von der Elektronik abge-
zogen werden. Hierzu Klemmenblock mit einem kleinen Schrauben-
dreher anheben und herausziehen. Beim Wiederaufstecken muss er
hörbar einrasten.
Weitere Informationen zum max. Aderquerschnitt finden Sie unter
"Technische Daten - Elektromechanische Daten".
Gehen Sie wie folgt vor:
1. Gehäusedeckel abschrauben
2. Überwurfmutter der Kabelverschraubung lösen und Verschluss-
stopfen herausnehmen
3. Anschlusskabel ca. 10 cm (4 in) abmanteln, Aderenden ca. 1 cm
(0.4 in) abisolieren oder mitgeliefertes Verbindungskabel verwen-
den
4. Kabel durch die Kabelverschraubung in den Sensor schieben

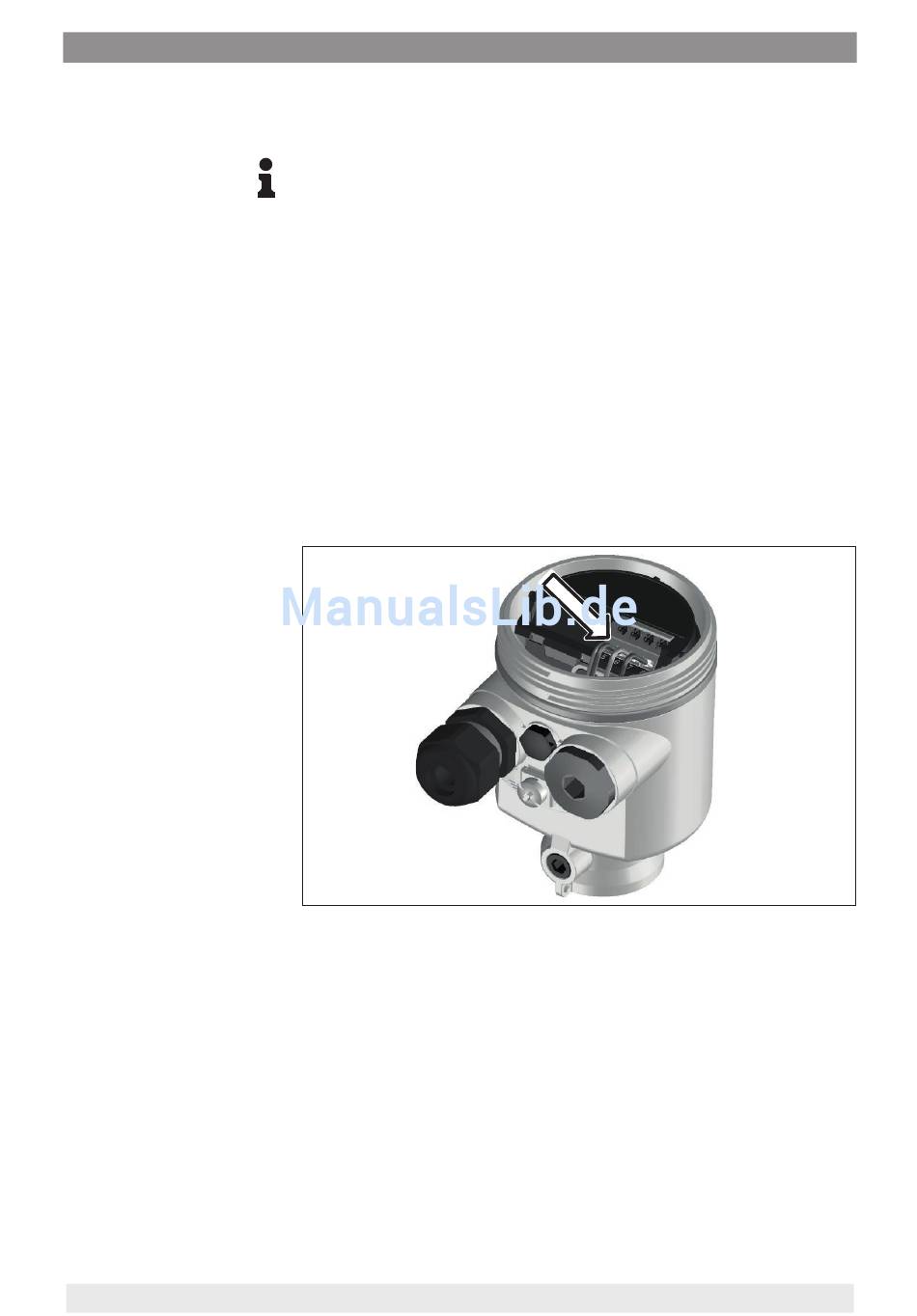

Abb. 18: Anschlussschritte 5 und 6
5. Aderenden nach Anschlussplan in die Klemmen stecken
6. Korrekten Sitz der Leitungen in den Klemmen durch leichtes
Ziehen prüfen
7. Schirm an die innere Erdungsklemme anschließen, die äußere
Erdungsklemme mit dem Potenzialausgleich verbinden
8. Überwurfmutter der Kabelverschraubung fest anziehen. Der
Dichtring muss das Kabel komplett umschließen
9. Blindstopfen am Master herausschrauben, mitgelieferte Kabel-
verschraubung einschrauben
10. Kabel am Master anschließen, siehe hierzu Schritte 3 bis 8
11. Gehäusedeckel verschrauben
Der elektrische Anschluss ist somit fertig gestellt.
