4 Montieren
Ausgabe Messwerte

Messanordnung

18
Das Messergebnis (Füllstand, Druckdifferenz) sowie der Messwert
Slave (statischer bzw. überlagerter Druck) werden vom Sensor
ausgegeben. Die Ausgabe erfolgt je nach Geräteausführung als
4 ... 20 mA-Signal bzw. digital über HART, Profibus PA oder Founda-
tion Fieldbus.
Um den Safety Integrity Level (SIL) für den elektronischen Differenz-
druck zu erreichen, müssen beide Geräte SIL-qualifiziert sein.
4.4 Füllstandmessung
Die Master-Slave-Kombination ist zur Füllstandmessung in einem
drucküberlagerten Behälter geeignet
Beachten Sie folgende Hinweise zur Messanordnung:
•
Master-Sensor unterhalb des Min.-Füllstandes montieren
•
Master-Sensor entfernt von Befüllstrom und Entleerung montieren
•
Master-Sensor geschützt vor Druckstößen eines Rührwerkes
montieren
•
Slave-Sensor oberhalb des Max.-Füllstandes montieren

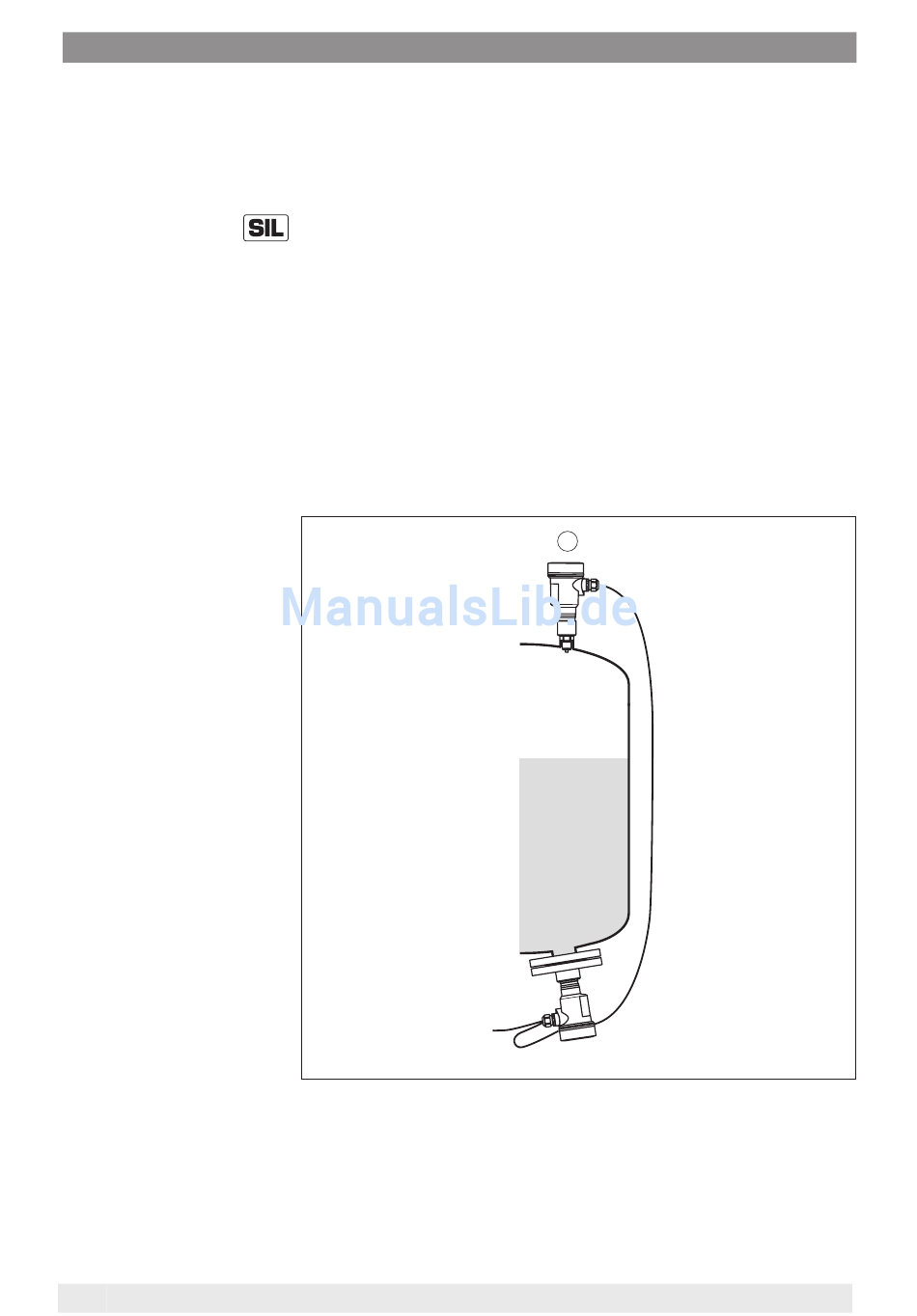

Abb. 11: Messanordnung bei Füllstandmessung im drucküberlagerten Behälter
1 IPT-2x
2 IPT-2x, Slave-Sensor
