3 Produktbeschreibung
Lieferumfang
Zusatzschild "Öl- und
fettfrei für Sauerstoffan-
wendungen"
Komponenten
Typschild
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-1*
3 Produktbeschreibung
3.1 Aufbau
Der Lieferumfang besteht aus:
•
Prozessdruckmessumformer IPT-1*
•
Dokumentation
– Dieser Betriebsanleitung
– Prüfzertifikat für Druckmessumformer
– Betriebsanleitung "Anzeige- und Bedienmodul" (optional)
– Zusatzanleitung "Steckverbinder für kontinuierlich messende
Sensoren" (optional)
– Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen)
– Ggf. weiteren Bescheinigungen
Geräte in der Ausführung "Öl- und fettfrei für Sauerstoffanwendun-
gen" sind mit einem Zusatzschild ausgestattet. Das Zusatzschild
enthält Hinweise auf die öl- und fettfreien Teile des Gerätes.
Der IPT-1* besteht aus den Komponenten:
•
Prozessanschluss mit Messzelle
•
Gehäuse mit Elektronik, optional mit Steckverbinder
•
Gehäusedeckel, optional mit Anzeige- und Bedienmodul
Die Komponenten stehen in unterschiedlichen Ausführungen zur
Verfügung.

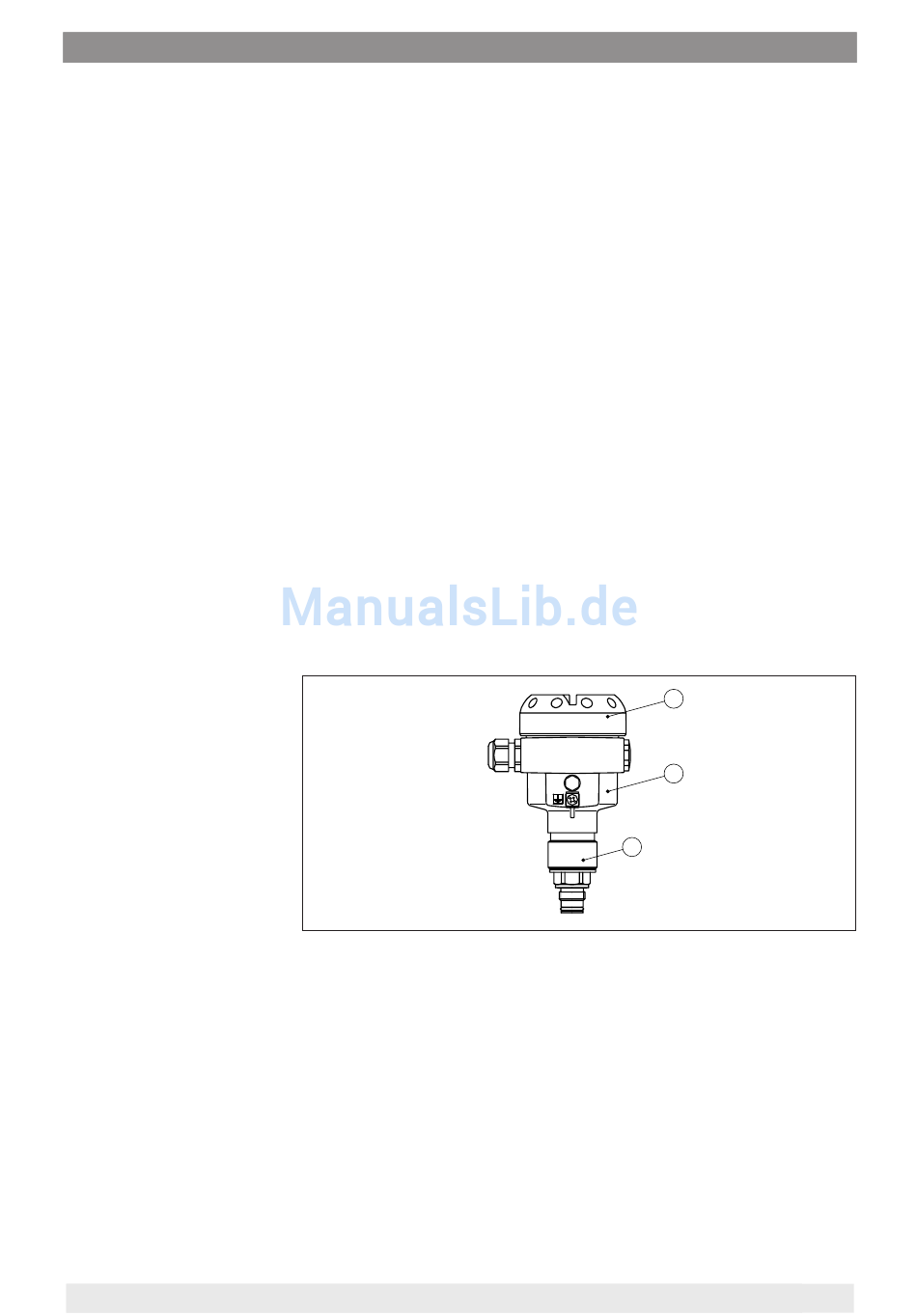

Abb. 1: Beispiel eines IPT-1* mit Manometeranschluss G½ nach EN 837 und
Alugehäuse
1 Gehäusedeckel mit darunter liegendem Anzeige- und Bedienmodul (optio-
nal)
2 Gehäuse mit Elektronik
3 Prozessanschluss mit Messzelle
Das Typschild enthält die wichtigsten Daten zur Identifikation und zum
Einsatz des Gerätes:
•
Gerätetyp
•
Artikel- und Seriennummer Gerät
•
Technische Daten: Messbereich, Prozessdruck, Prozesstempera-
tur, Signalausgang, Spannungsversorgung, Schutzart, Schutz-
klasse
