2.4.
anschluss an das stromnetz
Montage oder Wechseln des Stromanschlußkabels und des Steckers darf nur von
einem dafür berechtigten Elektrounternehmen oder einer Elektrofachkraft
vorgenommen werden.
Mastertig AC/DC 2000

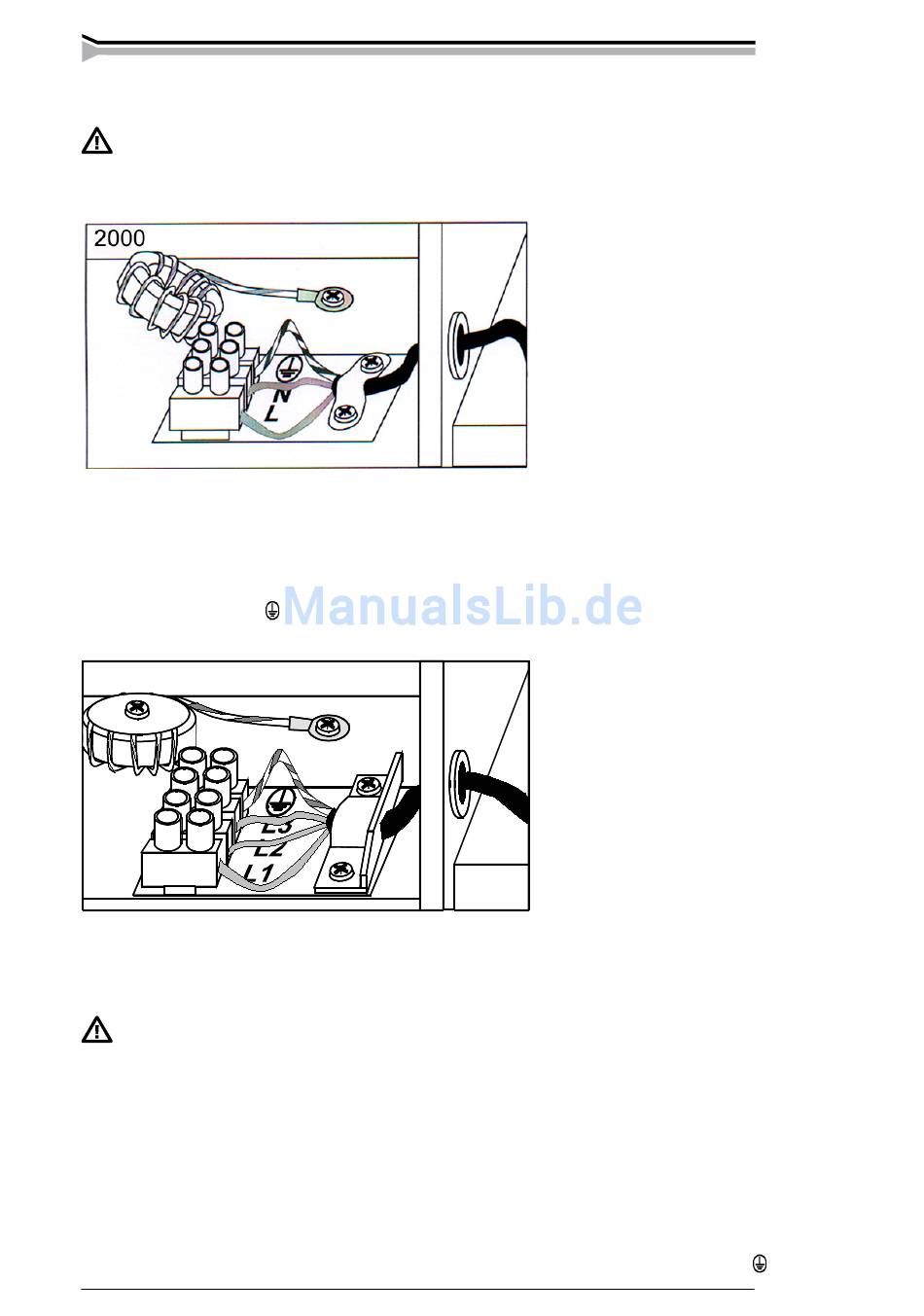

Beim Wechseln des Stromkabels ist zu beachten:
Tragegriffe, Abdeckung und von vorne gesehen das rechtsseitige Seitenblech der Maschine können
geöffnet werden. Das Kabel wird über einen in der Rückwand befindlichen Durchführungsring in
die Maschine geführt und mit einer Kabelklemme gesichert. Der Phasenleiter des Kabels wird an die
Klemme L, der blaue N-Leiter an die Klemme N und der gelb-grüne Schutzleiter an die Schutzlei-
terklemme angeschlossen
Mastertig AC/DC-2500, -2500W und -3500W
2500, 2500W, 3500W
Das Netzkabel ist für alle Primärspannungen unter Verwendung der empfohlenen Sicherungs-
größen (siehe Technische Daten-Tabelle) bemessen. Die Maschine kann mit einem 4×6 mm
Kabel versehen werden, falls die örtlichen Vorschriften die Verwendung eines stärkeren Netz-
kabels erforderlich machen.
Falls eine größere als die empfohlene Sicherungsgröße verwendet wird, kann bei
einer Fehlersituation den hohen Kurzschlußstrom ein unnötiger Schaden an der
Maschine entstehen.
Mastertig AC/DC 2500, -2500W
Vor Anschluß der Maschine an das Netz ist zu überprüfen, daß die Stellung des Spannungswechsel-
schalters mit der vorhandenen Netzspannung übereinstimmt (230 / 400 / 460 V).
Beim Wechseln des Netzkabels ist zu beachten:
Tragegriffe, Abdeckung und von vorne gesehen das rechtsseitige Seitenblech der Maschine können
geöffnet werden. Das Kabel wird über einen in der Rückwand befindlichen Durchführungsring in die
Maschine geführt und mit einer Kabelklemme gesichert. Die Phasenleiter des Kabels werden an die
Klemmen L1, L2 und L3 angeschlossen, der gelb-grüne Schutzleiter an die Schutzleiterklemme
– Mastertig aC/DC 000, 500, 500W, 3500W/0701
.
Die Maschine wird für den
Anschluß an das 230 V Netz
mit einem Netzkabel mit
Schuko-Stecker geliefert.
Die Maschine wird mit einem
5 m Netzkabel (4×2.5 mm
ohne Stecker geliefert.
© keMppi oy
)
2
