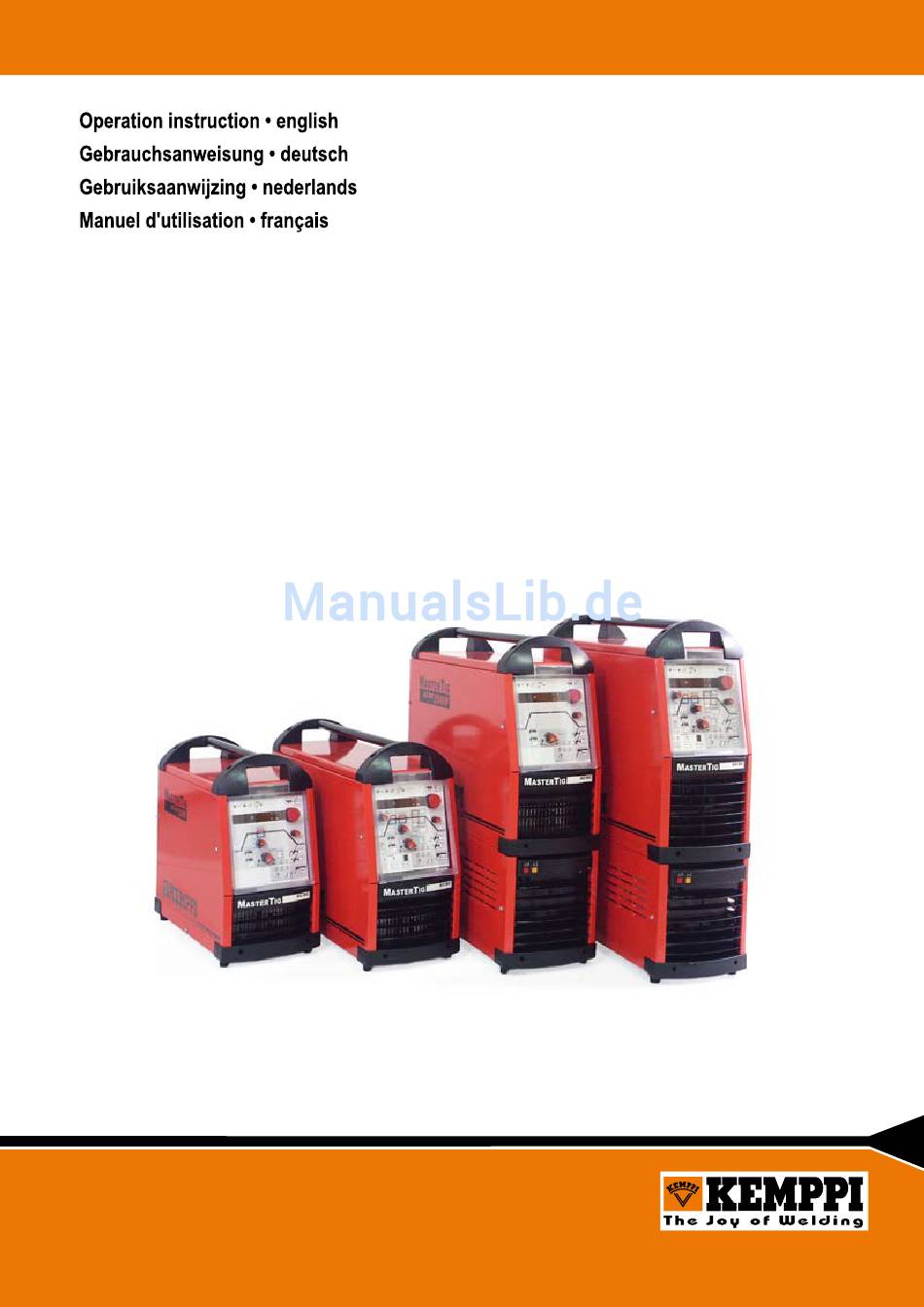

- Seite 1 1916200E 0701 Mastertig aC/DC 2000, 2500, 2500W, 3500W...
-
Seite 2: Inhaltsverzeichnis
8.2. Kabel ..........................25 8.3. Stromquelle ........................26 8.4. Regelmäßige Wartung nach Plan ................... 26 betriebsstörungen ....................26 10. entsorgung des produkts ................26 11. bestellnummern ....................27 12. technische daten ....................29 13. garantiebedingungen ..................32 – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy... -
Seite 3: Einleitung
1.1. vorWort Wir gratulieren Ihnen zu Ihrer Wahl. Sachgemäß installiert sind Kemppi-Produkte produktive Maschinen, die nur in regelmäßigen Abständen Wartung benötigen. Der Zweck dieser Ge- brauchsanweisungen ist es, Ihnen ein gutes Verständnis und den sicheren Betrieb der Anlage zu vermitteln. -
Seite 4: Betriebssicherheit
Die elektromagnetische Verträglichkeit (EMC) der Anlage ist für den industriellen Gebrauch ausgelegt. Klasse A Anlagen sind nicht für den häuslichen Gebrauch vorgesehen, da von den öffentlichen Stromwerken keine hohen Stromstärken zugelassen sind. – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy... -
Seite 5: Inbetriebnahme
2.1. verkabelung der maschine Mastertig AC/DC 2000 Schutzgasschlauch Luftgekühlter WIG-Brenner Schweißkabel Massekabel Fernregelung Netzkabel Mastertig AC/DC 2500 Schutzgasschlauch Schweißkabel Fernregelung Luftgekühlter WIG-Brenner Massekabel Netzkabel © keMppi oy Mastertig aC/DC 000, 500, 500W, 3500W/0701 – 5... - Seite 6 Mastertig AC/DC 2500W Schutzgasschlauch Schweißkabel Fernregelung Massekabel Wassergekühlter WIG-Brenner Mastertig AC/DC 3500W Schweißkabel Fernregelung Massekabel Schutzgasschlauch Wassergekühlter WIG-Brenner – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy...
-
Seite 7: Maschinenaufstellung
Vor Anschluß der Maschine an das Stromnetz ist eines der drei Panele ACDC panel, ACDC minilog oder ACDC pulse an die Maschine zu montieren. Die Montageanweisung 4283280 befindet sich bei der Verpackung des Panels. © keMppi oy Mastertig aC/DC 000, 500, 500W, 3500W/0701 – 7... -
Seite 8: Anschluß An Das Stromnetz
Montage oder Wechseln des Stromanschlußkabels und des Steckers darf nur von einem dafür berechtigten Elektrounternehmen oder einer Elektrofachkraft vorgenommen werden. Mastertig AC/DC 2000 Die Maschine wird für den Anschluß an das 230 V Netz mit einem Netzkabel mit Schuko-Stecker geliefert. -
Seite 9: Schweißkabel Und Massekabel
2.6. schWeissbrenner Für den Mastertig AC/DC 2000 und Mastertig AC/DC 2500 kann nur ein luftgekühlter Brenner eingesetzt werden. Bei dem Mastertig AC/DC 2500W und 3500W findet entweder ein luft- oder wassergekühlter Brenner Anwendung. Es ist sicherzustellen, daß der verwendete Brenner für den benötigten maximalen Schweißstrom bemessen ist. -
Seite 10: Wig-Wechselstromschweißen (Ac)
4,0 10/11 16/17,5 10...12 Die Tabelle und die Knopfskala basieren auf der Verwendung von WC20 (grau). Wenn man reine Wolfram Elektroden verwendet (grün), rundet sich die Elektrodenspitze ein wenig. 10 – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy... -
Seite 11: Schutzgas
Einsatz verwendeten Schweißstrom eingestellt werden, üblich ist 8 - 10 l/min. Wenn der Gasfluß für die Schweißarbeit ungeeignet ist, kann die Schweißnaht porös werden. Für das Wählen des Gases und der Zusatzausrüstung, wenden Sie sich bitte an Ihren örtlichen Kemppi-Vertreter. 2.10.1. Einbau der Gasflasche Stellen Sie die Gasflasche immer ordentlich in aufrechte Stellung an das Gestell oder den Flaschenwagen. -
Seite 12: Bedienpanele
GRUNDPANEL MINILOG-PANEL 1 – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy... - Seite 13 19. Wahldrucktaste für Heftschweißen BROKEN ARC. 20. Einstellung für Stabelektrodenschweiß-Dynamik (Grob/Fein) DYNAMICS -9 ... 9 21. Wahldrucktaste für Stabelektrodenschweißen MMA 22. Einstellungsparameter AC WIG-Lichtbogenform BALANCE -70 ... +70 % © keMppi oy Mastertig aC/DC 000, 500, 500W, 3500W/0701 – 13...
-
Seite 14: Nummernanzeigen Und Signallampen Des Panels
Unterbrechung des Lichtbogens beeinflußt. Dieses Verfahren wird z.B. bei dünnen Materialien oder zur Spaltüberbrückung eingesetzt. Bei der Heftschweißung wird der Lichtbogen schneller unterbrochen und der Zündungspuls ist kleiner als bei normalem Stabelektrodenschweißen. 1 – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy... -
Seite 15: Einstellung Der Stabelektrodendynamik (Nur Minilog- Und Pulspanel)
Werkstück durch Drehen des Brenners in der Weise anheben, daß die Gasdüse am Werkstück aufliegt (2 und 3); der Lichtbogen zündet und der Strom nach Ablauf der Anstiegzeit zum Schweißstrom ansteigt (4). © keMppi oy Mastertig aC/DC 000, 500, 500W, 3500W/0701 – 15... -
Seite 16: Betrieb Des Brennertasters Und Wahl Der Betriebsart
3. Brennertaster drücken. Das Schweißen wird fortgesetzt. 4. Brennertaster lösen, der Strom fängt an abzusinken, und nach der eingestellten Absenkzeit wird der Lichtbogen unterbrochen. Das Schutzgas strömt danach noch in der eingestellten Zeit aus. 1 – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy... -
Seite 17: Einstellung Der Absenkzeit Des Schweißstroms
3.4.8. Einstellung der Lichtbogenform, BALANCE Die BALANCE-Funktion stellt die passende Balance nach gewählter Elektrode und Strom ein. Zugleich stellt sich auch die beim Start erfolgende Vorwärmung der Stabelektrodenspitze nach der gewählten Spitzenform ein. © keMppi oy Mastertig aC/DC 000, 500, 500W, 3500W/0701 – 17... -
Seite 18: Frequenzeinstellung Für Wig-Wechselstromschweißen (Nur Minilog- Und Pulspanel)
Mit Hilfe der Minilog-Funktion kann auf einen niedrigeren Strom übergegangen werden, z.B. für einen Wechsel der Schweißposition oder wenn der Griff zum Zusatzdraht gewechselt wird, ohne das Schweißen während dieser Zeit einzustellen. 1 – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy... -
Seite 19: Pulsschweißen (Nur Pulspanel)
Einstellwert des Stroms zurück. Danach kann der Schweißstrom eingestellt werden. Die aus der Anzeige ersichtliche Zeit bedeutet die Zeit, in der der Schweißstrom verwendet wird. Anstiegs- und Absenkstrom erhöhen die Brennzeit des Lichtbo- gens. © keMppi oy Mastertig aC/DC 000, 500, 500W, 3500W/0701 – 1... -
Seite 20: Speicherfunktionen (Nur Pulspanel)
Maschine zu starten. Der Kode ist im Panelspeicher abgespeichert, so daß er beim Wechseln des Panels in diesem erhalten bleibt. Die Kodeblockierung ist werkseitig in der Maschinenfunktion nicht aktiviert. 0 – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy... -
Seite 21: Einstellung Der Kodeblockierung
2. Kodenummern wie beim Öffnen der Maschine eingeben. Die Kodeblockierung ist nach Eingabe der letzten Nummer entfernt. 3. Maschine abstellen. Maschine ist betriebsbereit. 3.6.4. Änderung der Kodenummer 1. Kodeblockierung nach der vorstehenden Anleitung entfernen. 2. Kodeblockierung neu einstellen. © keMppi oy Mastertig aC/DC 000, 500, 500W, 3500W/0701 – 1... -
Seite 22: Wasserkühlgerät (Nur Mastertig Ac/Dc 2500W, -3500W)
Falls der Schalter am Wasserkühlgerät auf luftgekühlter Brennerstellung steht und das Schweißen mit einem wassergekühlten Brenner mit einem Strom von über 60 A begonnen wird, wird das Schweißen unterbrochen. – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy... -
Seite 23: Zusatzausrüstung
3. Stromeinstellungsknopf drehen, wonach in der Anzeige ’rEn 02’ errscheint (01 = C 100C, 02 = C 100F). 4. REMOTE-Taste drücken, wonach die Einstellung sich abspeichert. 6.2. fahrWagen und transportuntersatz T 120 (Fahrwagen) Mastertig AC/DC 2000, 2500, 2500W, 3500W Hebeösen Schweißmaschine und Fahrwagen nicht zusammen mit der Gasflasche hochheben. T 22 (Fahrwagen) -
Seite 24: Zusatzfunktionen
J12: [Off] = Bei der 2T-Funktion wird die Absenkung durch einen kurzen Druck des Bren- nertasters unterbrochen. [On] = Bei der 2T-Funktion wird die Absenkung nicht durch einen kurzen Druck des Brennertasters unterbrochen. – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy... -
Seite 25: Wartung
Auch Zustand und Vorschriftsmäßigkeit von verwendeten Verlängerungska- beln für Netzanschluß überprüfen! Reparaturen und Installationen von Netzanschlußkabeln darf nur ein für die sachgemäße Aus- führung berechtigtes Elektrounternehmen oder eine Elektrofachkraft vornehmen. © keMppi oy Mastertig aC/DC 000, 500, 500W, 3500W/0701 – 5... -
Seite 26: Stromquelle
Maschinenreparaturen darf nur ein für die sachgemäße Ausführung berechtigtes Elektrounter- nehmen oder eine Elektrofachkraft vornehmen. 8.4. regelmässige Wartung nach plan Der KEMPPI-Maschinenservice führt nach Vereinbarung regelmäßige Wartungen nach Plan durch. Zur planmäßigen Wartung gehören u.a. folgende Maßnahmen: – Maschinenreinigung. – Überprüfung und Wartung der Brenner. -
Seite 27: Bestellnummern
11. bestellnummern Mastertig AC/DC 2000 6162000 Mastertig AC/DC 2500 6162500 Mastertig AC/DC 2500W 6162505 Mastertig AC/DC 3500W 6163505 ACDC panel 6162801 ACDC minilog 6162802 ACDC pulse 6162803 Zusatzgeräte T 120 Fahrwagen 6185252 T 22 Fahrwagen 6185256 GH 20 (Brennerhalter) 6256020 Fernregelungsgeräte... - Seite 28 TTK 250WS 627075708 TTK 250WS 16 m 627075716 TTK 300W 627080504 TTK 300W 627080508 TTK 300W 16 m 627080516 TTK 350W 627085504 TTK 350W 627085508 TTK 350W 16 m 627085516 – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy...
-
Seite 29: Technische Daten
12. technische daten Mastertig AC/DC 2000 Anschlußspannung 1~ 50 / 60 Hz 230 V ± 10 % Anschlußleistung WIG max. 200 A / 6,8 kVA WIG 100 % 150 A / 4,5 kVA Stabelektrode max. 160 A / 7,3 kVA Stabelektrode 100 % 100 A / 4,2 kVA Schweißstrombereich WIG 3 A / 10 V ... 200 A / 18 V WIG 10 A / 10 V ... 200 A / 18 V Stabelektrode 10 A / 10 V ... 160 A / 26,4 V Stabelektrode 11 A / 10 V ... 160 A / 26,4 V Anschlußkabel 3 x 2,5 mm S- 3 Sicherung 16 A träge Belastbarkeit**) WIG AC 30 % ED (T=40 °C) 200 A / 18 V WIG AC 100 % ED (T=40 °C) - Seite 30 18 W Lagerungstemperaturbereich -40 ... +60 °C Betriebstemperaturbereich -20 ... +40 °C Wärmeklasse/Packungsklasse B (130 °C), H (180 °C) / IP 23C Außenmaße Länge 690 mm 690 mm Breite 260 mm 260 mm Höhe 550 mm 830 mm Gewicht 39 kg 65 kg Kühleinheit, max. Flüssigkeitsdruck – – – – 350 kPa Leistung der Kühleinheit – – – – 1300 W *) Einstellbar über die Panele MINILOG und PULSE. **) Sicherung kann Belastbarkeit begrenzen. Die Anlagen erfüllen die Konformitätsansprüche des CE-Zeichens. 30 – Mastertig aC/DC 000, 500, 500W, 3500W/0701 © keMppi oy...
- Seite 31 Nutzungsverhältnis 80 % (350 A / 34 V) Leistungskoeffizient 0,9 (350 A / 34 V) Leerlaufleistung Ruhezustand 18 W Lagerungstemperaturbereich -40 ... +60 °C Betriebstemperaturbereich -20 ... +40 °C Wärmeklasse/Packungsklasse B (130 °C), H (180 °C) / IP 23C Außenmaße Länge 690 mm Breite 260 mm Höhe 870 mm Gewicht 74 kg Kühleinheit, max. Flüssigkeitsdruck 350 kPa Leistung der Kühleinheit 1300 W *) Einstellbar über die Panele MINILOG und PULSE. **) Sicherung kann Belastbarkeit begrenzen. Die Anlagen erfüllen die Konformitätsansprüche des CE-Zeichens. © keMppi oy Mastertig aC/DC 000, 500, 500W, 3500W/0701 – 31...
-
Seite 32: Garantiebedingungen
Änderungen vorgenommen werden, die nicht vom Hersteller empfohlen werden oder wenn bei Reparaturen irgendwelche andere als Originalersatzteile verwendet werden. Die Garantie wird ungültig, wenn die Reparatur von irgendeiner anderen als von der Firma Kemppi oder von einer Kemppi bevollmächtigten Wartungswerkstatt vorgenommen wird. - Seite 33 Telefax (08) 590 823 94 e-mail: sales.se@kemppi.com Tel (06033) 88 020 Telefax (06033) 72 528 KEMPPI NORGE A/S e-mail:sales.de@kemppi.com Postboks 2151, Postterminalen KEMPPI SP. z o.o. N – 3103 TØNSBERG Ul. Piłsudskiego 2 NORGE 05-091 ZA¸BKI Tel 33 34 60 00 Poland...
