Priključenje na instalaciju grijanja
5.0. PRIKLJUČENJE KOTLA El-Cm Compact NA INSTALACIJU GRIJANJA
Priključenje na cijevnu instalaciju sustava grijanja i puštanje u pogon kotla, mora se izvesti prema
važećim tehničkim normama, od strane stručne osobe, koja preuzima odgovornost.
Ovisno o prostoru koji želimo zagrijavati, njegovoj namjeni i toplinskim gubicima odabiremo
ispravnu snagu kotla.

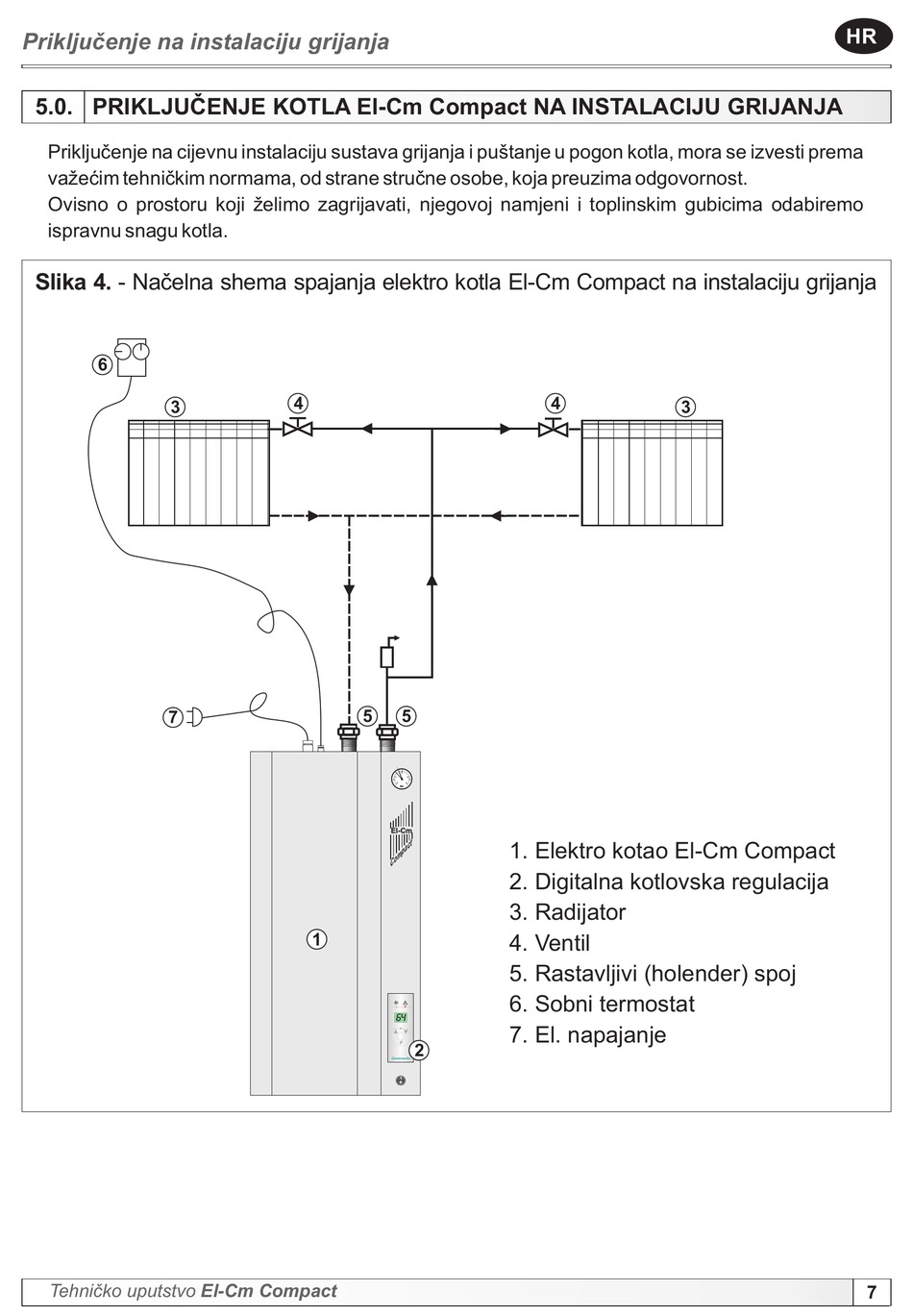

Slika 4. - Načelna shema spajanja elektro kotla El-Cm Compact na instalaciju grijanja
6
3
7
Tehničko uputstvo El-Cm Compact
4
5 5
2
1 3
0 4
bar
El-Cm
1
64
P
2
1
0
4
3
1. Elektro kotao El-Cm Compact
2. Digitalna kotlovska regulacija
3. Radijator
4. Ventil
5. Rastavljivi (holender) spoj
6. Sobni termostat
7. El. napajanje
