Scambio elettro candeletta
7.0.
- alimentazione:................................................................................400V / 50Hz
- gestione candeletta:.................................................centrallina modulativa
- consumo elettronica:..........................................................................max 10 VA
-campo regolazione:.................................................................................30-90°C
8.0. SCAMBIO ELETTRO-CANDELETTA
Prima di togliere il coperchio bisogna interrompere la corrente. Poi è necessario rimuovere il
coperchio anteriore e il lato inferiore del corpo caldaia (che sono fissati con viti). Prima di
rimuovere le candelette elettriche è necessario svuotare la caldaia e scollegare i fili con
candelette elettriche. Quando si installa una nuova candeletta ha bisogno di essere ben chiuso, in
modo da non perdere, collegare i cavi alla caldaia elettrica e collegare il lato inferiore del corpo e le
viti del coperchio anteriore in posizione.

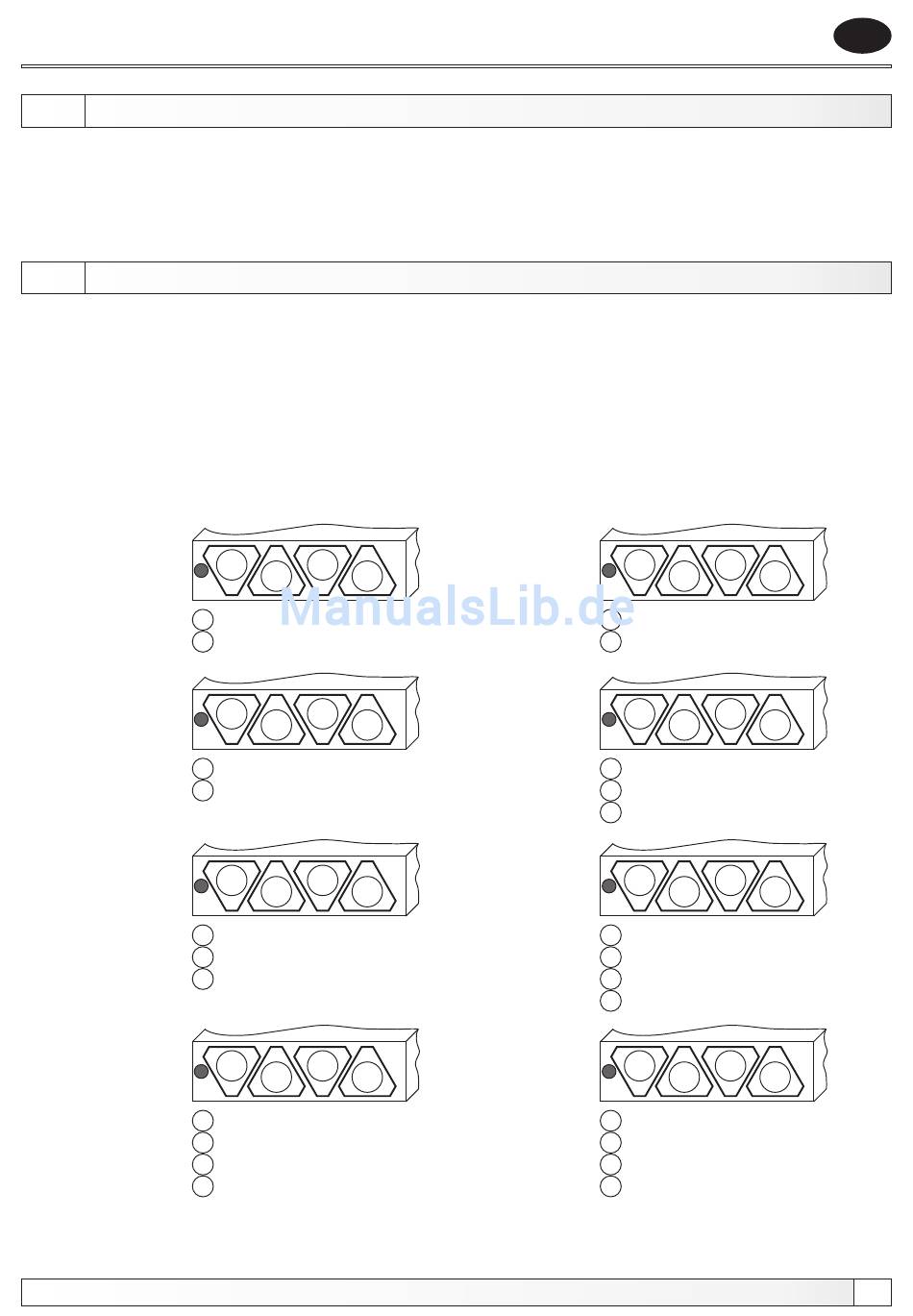

Posizione della elettro candeletta dalla parte inferiore della caldaia.
6 kW
12 kW
18 kW
24 kW
Instruzioni tecniche
1
2
1 = 3 x 1.000 W
2 = 3 x 1.000 W
1
2
1 = 3 x 2.000 W
2 = 3 x 2.000 W
1 3
2
1 = 3 x 2.000 W
2 = 3 x 2.000 W
3 = 3 x 2.000 W
1 3 4
2
1 = 3 x 2.000 W
2 = 3 x 2.000 W
3 = 3 x 2.000 W
4 = 3 x 2.000 W
El-Cm Compact
9 kW
1
1 = 3 x 1.000 W
2 = 3 x 2.000 W
15 kW
1
1 = 3 x 1.000 W
2 = 3 x 2.000 W
3 = 3 x 2.000 W
21 kW
1
1 = 3 x 1.000 W
2 = 3 x 2.000 W
3 = 3 x 2.000 W
4 = 3 x 2.000 W
27 kW
1
1 = 3 x 2.250 W
2 = 3 x 2.250 W
3 = 3 x 2.250 W
4 = 3 x 2.250 W
2
3
2
3 4
2
3 4
2
