Centrometal El-Cm Compact 6 Technische Anleitung Seite 13

Regulacija
9.0. REGULACIJA

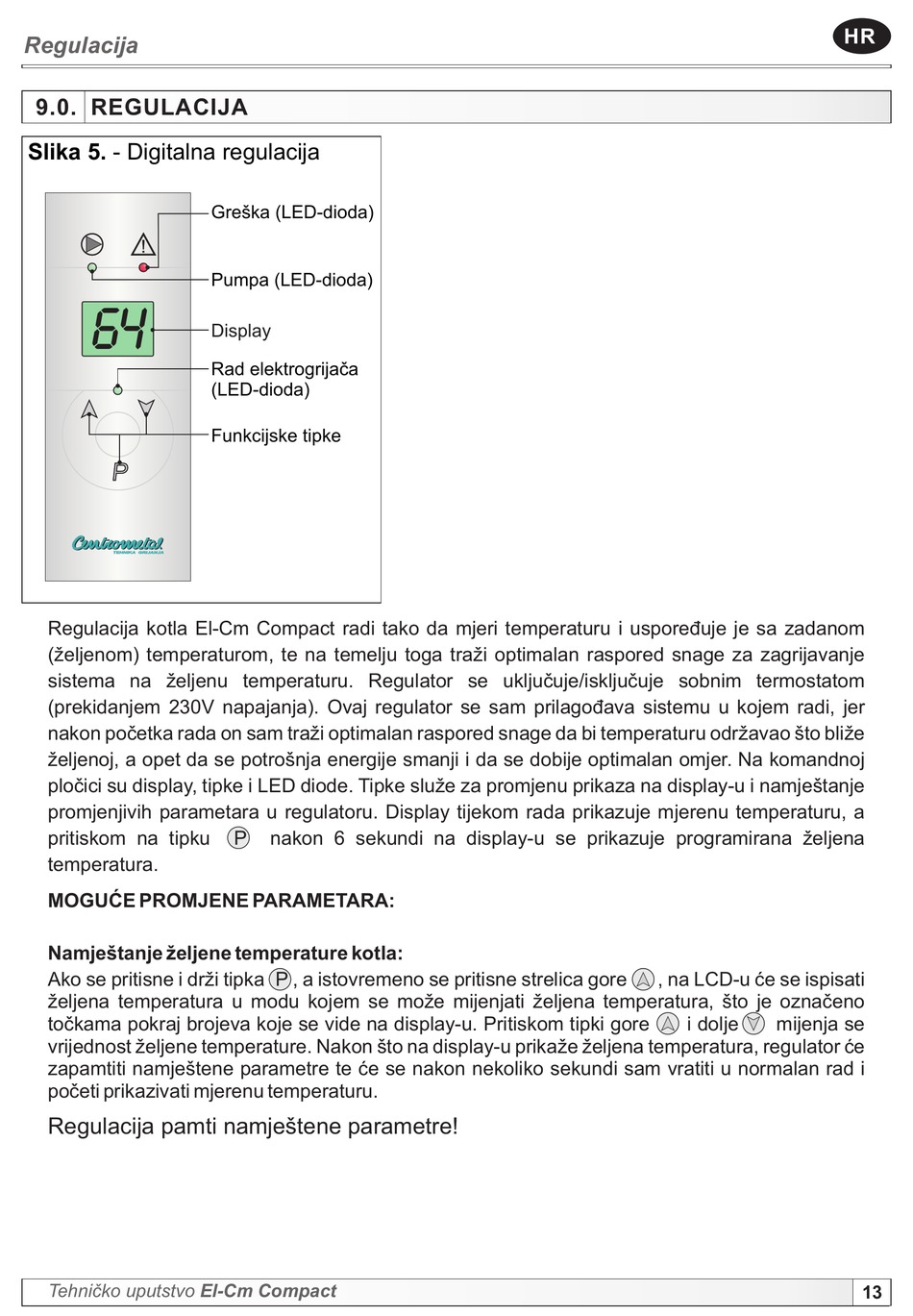

Slika 5. - Digitalna regulacija
64
P
TEHNIKA GRIJANJA
Regulacija kotla El-Cm Compact radi tako da mjeri temperaturu i uspoređuje je sa zadanom
(željenom) temperaturom, te na temelju toga traži optimalan raspored snage za zagrijavanje
sistema na željenu temperaturu. Regulator se uključuje/isključuje sobnim termostatom
(prekidanjem 230V napajanja). Ovaj regulator se sam prilagođava sistemu u kojem radi, jer
nakon početka rada on sam traži optimalan raspored snage da bi temperaturu održavao što bliže
željenoj, a opet da se potrošnja energije smanji i da se dobije optimalan omjer. Na komandnoj
pločici su display, tipke i LED diode. Tipke služe za promjenu prikaza na display-u i namještanje
promjenjivih parametara u regulatoru. Display tijekom rada prikazuje mjerenu temperaturu, a
pritiskom na tipku
temperatura.
MOGUĆE PROMJENE PARAMETARA:
Namještanje željene temperature kotla:
Ako se pritisne i drži tipka P , a istovremeno se pritisne strelica gore
željena temperatura u modu kojem se može mijenjati željena temperatura, što je označeno
točkama pokraj brojeva koje se vide na display-u. Pritiskom tipki gore
vrijednost željene temperature. Nakon što na display-u prikaže željena temperatura, regulator će
zapamtiti namještene parametre te će se nakon nekoliko sekundi sam vratiti u normalan rad i
početi prikazivati mjerenu temperaturu.
Regulacija pamti namještene parametre!
Tehničko uputstvo El-Cm Compact
Greška (LED-dioda)
Pumpa (LED-dioda)
Display
Rad elektrogrijača
(LED-dioda)
Funkcijske tipke
P nakon 6 sekundi na display-u se prikazuje programirana željena
, na LCD-u će se ispisati
i dolje mijenja se
HR
13
