4.0. MONTAŽA KOTLA
Elektro kotao El-Cm Compact predviđen je za montažu na zid za koju ima na stražnjoj strani
predviđene konzole za ovješenje. Za ovješenje se mogu upotrijebiti metalni zidni ulošci (tiple) sa
vijkom M10 ili jači plastični zidni ulošci. Kotao mora biti montiran najmanje 0,6 m od poda radi
eventualne zamjene el. grijača, odnosno odmaknut od bočnog zida sa desne strane kotla 0,3 m,
radi lakšeg pristupa kotlu. Kotao treba po mogućnosti montirati na najnižu točku u odnosu na
instalaciju. Ukoliko ga zbog nedostatka prostora treba instalirati na najvišu točku, potrebno je na
njegov izlazni dio postaviti odzračnu posudu sa minimalnom količinom vode (cca. 1 lit.) i na tu
posudu montirati automatski odzračni lončić. Preporučamo da montažu kotla obavi stručna
osoba.

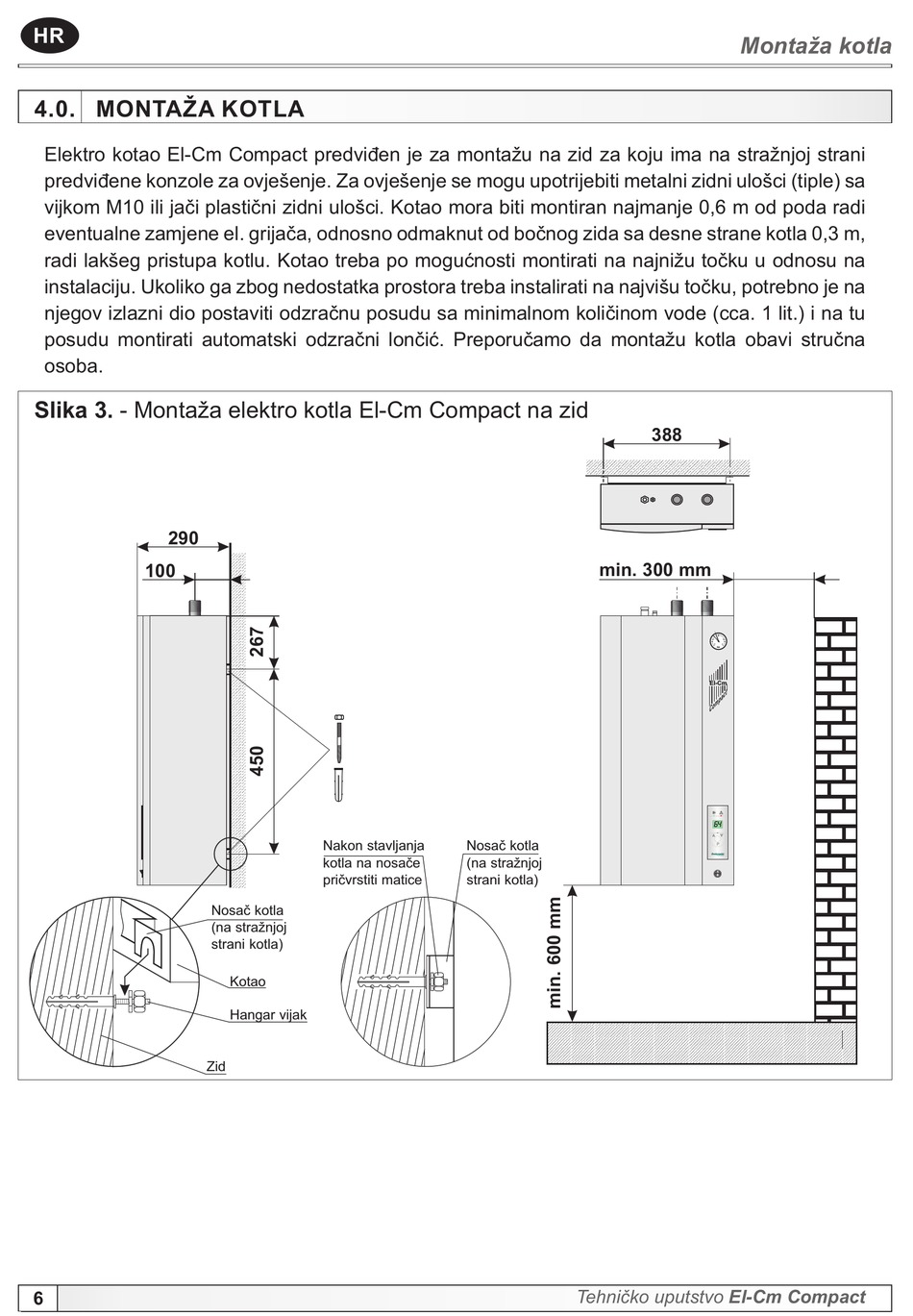

Slika 3. - Montaža elektro kotla El-Cm Compact na zid
290
100
Zid
6
Nakon stavljanja
kotla na nosače
pričvrstiti matice
Nosač kotla
(na stražnjoj
strani kotla)
Kotao
Hangar vijak
min. 300 mm
Nosač kotla
(na stražnjoj
strani kotla)
Tehničko uputstvo El-Cm Compact
Montaža kotla
388
2
1 3
0 4
bar
El-Cm
64
P
TEHNIKA GRIJANJA
1
0
