Gebrauchsanweisung Kurzanleitung (Details siehe Punkt 6.0 bis 6.4)
Legen Sie etwas Kleinholz sowie das Papier in die obere Brennkammer (über den Durchlass in die
untere Brennkammer) und legen Sie die Brennkammer mit Scheitholz voll.
Schließen Sie die obere und untere Kesseltür.
Legen Sie den Hauptschalter auf die Position „I".
Drücken Sie die Taste „START" (LED blinkt).
Öffnen Sie die mittlere Kesseltür und Entzünden Sie das Papier
Schließen Sie nach einigen Minuten die mittlere Kesseltür.
Drücken Sie die Taste „START" (LED leuchtet).
Wenn die Steuerung Holzmangel anzeigt,
fortgesetzt werden soll) und drücken Sie die Taste „START".
Bemerkung:
Es wird empfohlen, die Kesseltür nicht zu öffnen, wenn die Anzeige
Während des Nachfüllens des Scheitholzes muss der Kessel-Hauptschalter auf „I" stehen. Nach
Beendigung des Heizvorgangs ist der Kessel-Hauptschalter auszuschalten.
Wichtig!
Als Heizmaterial darf nur Holz mit einem unter 25% liegenden Feuchtigkeitsanteil zur Verwendung
kommen (mind. 1 Jahr Trocknungszeit).
Die Rücklaufperatur muss immer über 60° C liegen. Dies wird durch den verpflichtenden Einbau
Eine Rücklaufanhebung , die das Abfallen der Temperatur unter den empfohlenen Wert verhindert,
sichergestellt.
Der Anschluss eines Pufferspeichers ist verpflichtend. Es wird eine Pufferspeicherkapazität von
mindestens 50 l für je 1 kW Heizleistung empfohlen.
In ein geschlossenes Heizsystem muss ein Ausdehnungsgefäß integriert werden, wobei dessen
Aufnahmekapazität etwa 10% der Aufnahmekapazität des Installationsbereichs betragen soll.
In ein offenes Heizsystem muss ein offenes Ausdehnungsgefäß integriert werden, wobei dessen
Aufnahmekapazität etwa 7% der Aufnahmekapazität der Installationsbereichs betragen soll.
Centrometal d.o.o. Glavna 12, 40306 Macinec, Kroatien
tel: +385 40 372 600, fax: +385 40 372 611
www.centrometal.hr
e-mail: servis@centrometal.hr
legen Sie es nach (falls der Heizprozess
nicht leuchtet.
HEIZTECHNIK
Centrometal d.o.o. - Glavna 12, 40306 Macinec, Kroatien, tel: +385 40 372 600, fax: +385 40 372 611
TECHNISCHES HANDBUCH
Aufstellung, Gebrauch und Wartung
des Heizkessels
und der Zusatzausstattung
TUBT-12-1/2008
HEIZTECHNIK

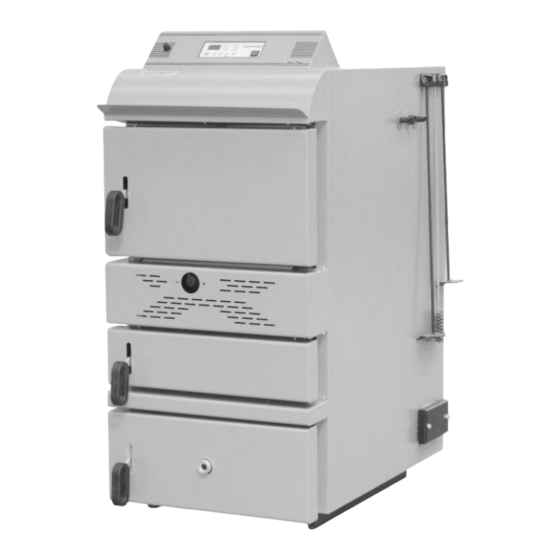

Bio-Tec 25

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Centrometal Bio-Tec 25

  • Seite 1 Gebrauchsanweisung Kurzanleitung (Details siehe Punkt 6.0 bis 6.4) Centrometal d.o.o. - Glavna 12, 40306 Macinec, Kroatien, tel: +385 40 372 600, fax: +385 40 372 611 Legen Sie etwas Kleinholz sowie das Papier in die obere Brennkammer (über den Durchlass in die untere Brennkammer) und legen Sie die Brennkammer mit Scheitholz voll.
  • Seite 2: Technische Daten

    Technische Daten Notizen TECHNISCHE DATEN Bio-Tec 25 Nennleistung Tiefe (L1) 1285 Kesselkörper- Breite (B1) Abmessungen Höhe (H) 1260 Gesamttiefe (L1) 1285 Gesamt- Gesamtbreite (B1) abmessungen Gesamthöhe (H1) 1325 Gesamtgewicht - (Heizkessel, Wärmedämmung, Regler) Heizkessel-Wasserinhalt Max. Betriebsdruck Max. Betriebstemperatur °C Vorlauf, Rücklauf* 5/4"...
  • Seite 3: Reinigung Und Wartung Des Heizkessels

    Reinigung und Wartung des Heizkessels Abmessungen und Hauptbestandteile des Heizkessels 10.0. REINIGUNG UND WARTUNG DES HEIZKESSELS ABMESSUNGEN UND HAUPTBESTANDTEILE DES HEIZKESSELS Durch das Holzvergasungsverfahren wird das Holz vollständig verbrannt; daher müssen lediglich die obere und die untere Brennkammer ein Mal pro Woche und die Abgasrohre (DC - Seite 3) an der Rückseite des Heizkessels nach Ende der Heizperiode (also mindestens ein Mal pro Heizperiode) gereinigt werden.
  • Seite 4: Allgemeines

    Allgemeines, besonderheiten Vor der inbetriebnahme 1.0. ALLGEMEINES 9.0. VOR DER INBETRIEBNAHME Der Bio-Tec Stahlheizkessel mit einer Nominalleistung von 25 kW wurde für die Vor der Inbetriebnahme ist Folgendes zu überprüfen: Verfeuerung von Holz konstruiert und ist für die Beheizung kleinerer bis m i t t e l g r o ß...
  • Seite 5: Elektrischer Anschluss

    Elektrischer anschluss Lieferumfang, aufstellung des Kessels Der Bio-Tec kann, je nach persönlichem Bedarf, an einen Centrometal - 8.0. ELEKTRISCHER ANSCHLUSS Sanitärwarmwasserspeicher angeschlossen werden. Empfohlen wird die Eine detaillierte Beschreibung des Anschlusses der Sensoren und der Funktion der Kombination mit den Modellen „SKB-Digi“ oder „LKB-Digi“ (beide vorgesehen für digitalen Steuerung finden Sie im technischen Handbuch „Digitale...
  • Seite 6: Schornsteinanschluss

    Schornsteinanschluss, frischluftöffnung Kesselsteuerung 13 Anzeige „PUMPE 1“ (LED): Relais für P1 (Kesselpumpe) ist ein / aus 3.0. SCHORNSTEINANSCHLUSS Ein ordnungsgemäß errichteter und vorschriftsmäßig kalibrierter Schornstein ist die 14 Anzeige „PUMPE 2“ (LED): Relais für P2 (Heizungspumpe) ist ein / aus Grundvoraussetzung für einen sicheren Betrieb und ökonomisches Heizen.
  • Seite 7: Kesselsteuerung

    Kesselsteuerung Kalibrierung des Schornsteins 7.0. KESSELSTEUERUNG Abbildung 2: Kalibrierung des Schornsteins für den Anschluss von Bio-Tec 10 11 12 13 14 15 1 Schalter „ein / aus“ 2 Das Display zeigt die gemessenen Temperaturen und ihre Ordnungszahlen, die Anzahl der Parameterwerte und das Signal für den Modus der Steuerungsfunktion 3 Anzeige „START“...
  • Seite 8: Neubefüllung Der Brennkammer

    Anschluss an das Zentralheizungssystem Steuerung des Heizkessels 6.3. NEUBEFÜLLUNG DER BRENNKAMMER 5.0. ANSCHLUSS AN DAS ZENTRALHEIZUNGSSYSTEM 5.1. ANSCHLUSS AN EIN OFFENES ZENTRALHEIZUNGSSYSTEM Nach Anzeige von Holzmangel durch die Heizkesselsteuerung kann erneut mit der Befüllung der Brennkammer begonnen werden, und der unter 6.2 Schema 1 zeigt ein mögliches Anschlussverfahren für die Integration des Heizkessels beschriebene Vorgang kann wiederholt werden.
  • Seite 9: Steuerung Des Heizkessels

    Steuerung des Heizkessels Anschluss an das Zentralheizungssystem 6.0. STEUERUNG DES HEIZKESSELS 5.2. ANSCHLUSS AN EIN GESCHLOSSENES ZENTRALHEIZUNGSSYSTEM Anschluss geschlossenes Zentralheizungssystem müssen D e r H e i z k e s s e l f u n k t i o n e n w e r d e n v o n d e r i n t e g r i e r t e n d i g i t a l e n zugelassenes Sicherheitsventil (bis Öffnungsdruck)
  • Seite 10: Anschluss An Das Zentralheizungssystem

    Anschluss an das Zentralheizungssystem Thermisches Ablaufventil 5.2.1. ANSCHLUSS DES THERMISCHEN ABLAUFVENTILS Schema 2.1: Geschlossenes Zentralheizungssystem mit 3 oder mehr Wasserspeichern - Schrauben Sie den Sensor des thermischen Ablaufventils (6) (Außengewinde ˝“) in die Verbindungsbuchse (2) (Innengewinde ˝“). - Fixieren Sie die Verbindung (4) (Innengewinde ľ“) des thermischen Ablaufventils mit der Kaltwasserzufuhr und das Anschlussstück zum Heizkessel 1 Bio-Tec (5) (Innengewinde ľ“) über die Verengung an der Verbindungsstelle des...
