9.0. REGELUNG

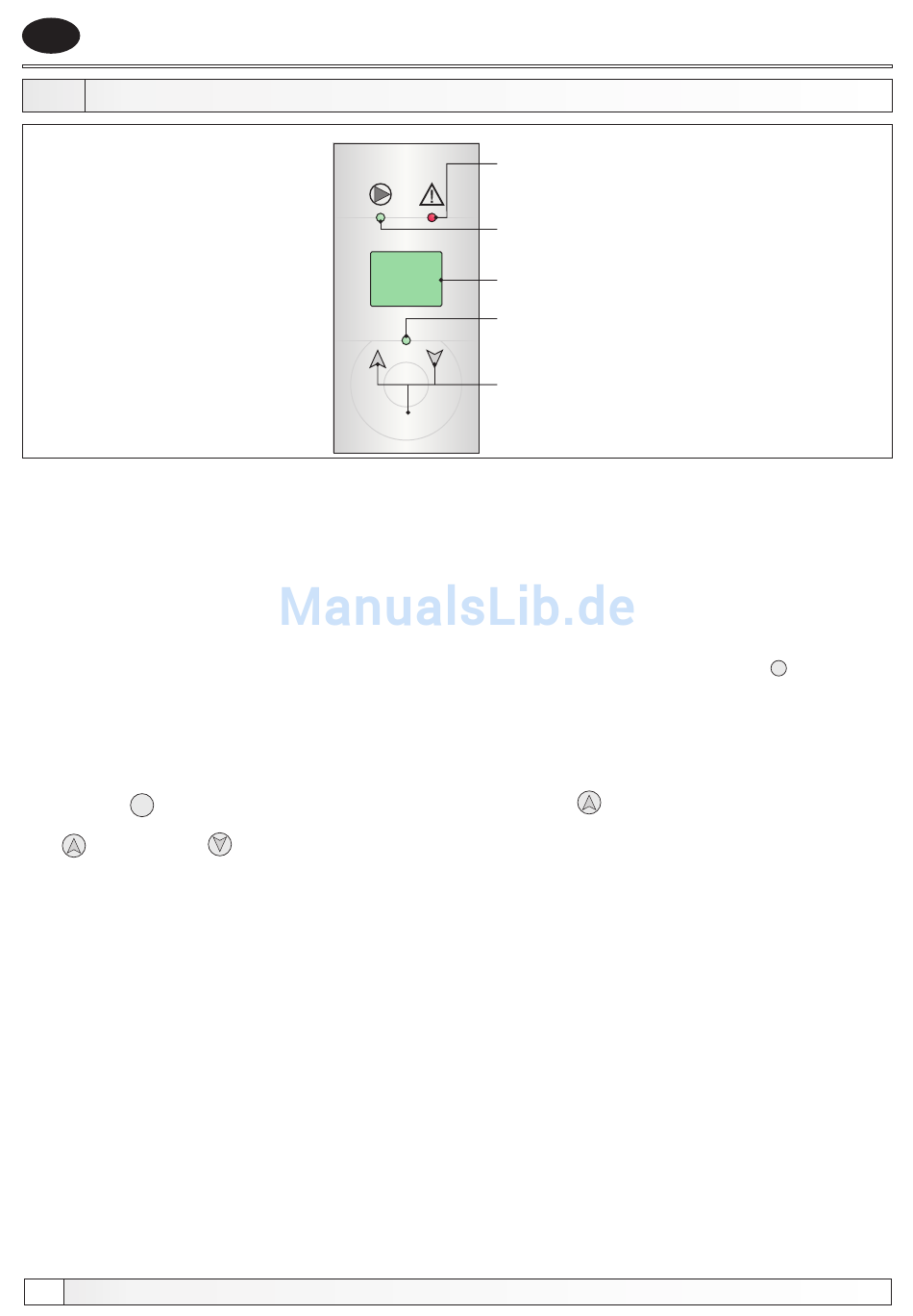

Abb 5. - Digitale Regelung
Die Heizkesselregelung funktioniert so, dass die gemessene Temperatur mit der vorgegebenen (gewünschten)
Temperatur verglichen wird und dementsprechend die optimale Zuordnung der Leistung für das Aufheizen des Systems auf
ausgesucht wird. Die Regelung wird ü b e r ein R a u m t h e r m o s t a t e i n / ausgeschaltet (Unterbrechung der 230V
Speisung). Diese Regelung passt sich das System in welchem sie betrieben wird an, indem sie nach der Inbetriebnahme
die optimale Zuordnung der Leistung sucht, um die Temperatur am nähesten zur gewünschten zu halten und dabei den
Energieverbrauch zu senken. Das Display, Tasten und LEDLeuchten befinden sich auf dem Steuerplättchen. Die Tasten
dienen der Änderung der Angaben auf dem Display und stellen die veränderbaren Parameter der Regelung ein. Das
Display zeigt während des Betriebs die gemessene Temperatur an und nach dem Betätigen der Taste P wird auf dem
Display nach 6 Sekunden die programmierte gewünschte Temperatur angezeigt.
MÖGLICHE ÄNDERUNGEN DER PARAMETER:
Einstellen der gewünschten Heizkesseltemperatur:
Wird die Taste P betätigt und gehalten und gleichzeitig der Pfeil nach oben
Modus angezeigt, im welchen die gewünschte Temperatur eingestellt werden kann. Durch betätigen der Tasten nach
oben und nach unten
auf dem Display angezeigt wird, speichert die Regelung die eingestellten Parameter und nach einigen Sekunden setzt sie
sich in den normalen Betrieb zurück und zeigt die gewünschte Temperatur an.¨
Die Regelung speichert die eingestellten Parameter!
42
64
P
wird der Wert der gewünschten Temperatur geändert. Nachdem die gewünschte Temperatur
Fehler (LED- Leuchte)
Pumpe (LED- Leuchte)
Display
Betrieb des
Elektrowärmers
(LED- Leuchte)
Funktionstasten
gedrückt, wird auf dem LCDDisplay der
Technische Anweisungen El-Cm Compact
Regelung
