5.0. COLLEGAMENTO DELLA CALDAIA EL-CM COMPACT ALL"INSTALALZIONE
DI RISCALDAMENTO
Il collegamento al sistema di riscaldamento deve essere eseguitosulla installazione tubi e prima
accensione devono essere eseguiti verso le norme attuali,da parte da persone autorizzate che
assumeranno la responsabilita.Da che spazzio vogliamo riscaldare,perdite di calore,lo suo
scopo scegliamo il modello della caldaia.

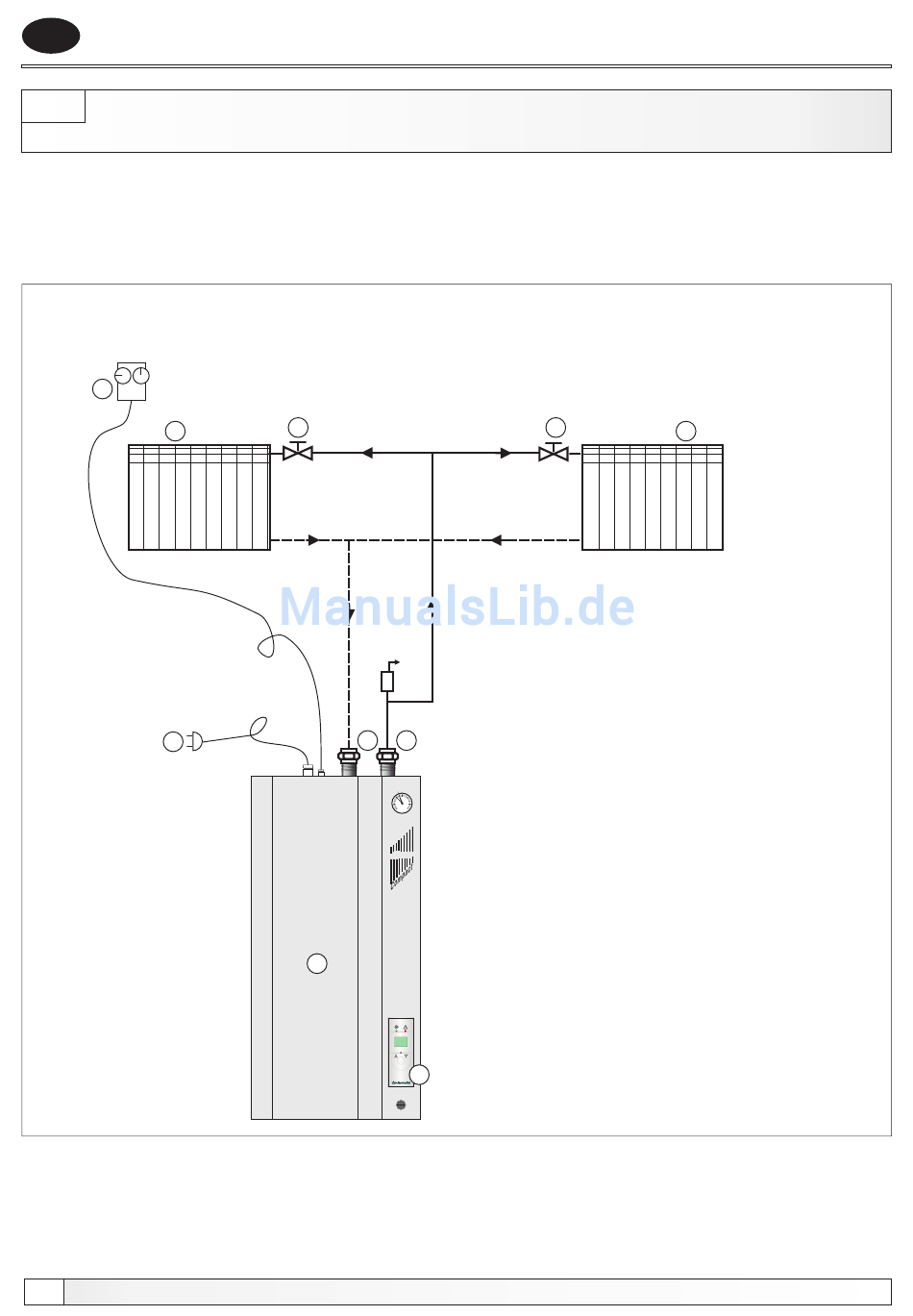

Foto 4. - Schema di collegamento della caldaia elettrica El-Cm Compact sulla
installazione di riscaldamento.
6
3
7
50
Collegamento all"instalalzione di riscaldamento
4
5 5
2
1 3
0 4
bar
El-Cm
1
64
P
2
1
0
4
1. Caldaia elettrica El-Cm Compact
2. Centrallina
3. Radiatore
4. Valvola
5. Collegamentoo (holender) separabile
6. Termostato ambiente
7. Alimentazione elettrica
