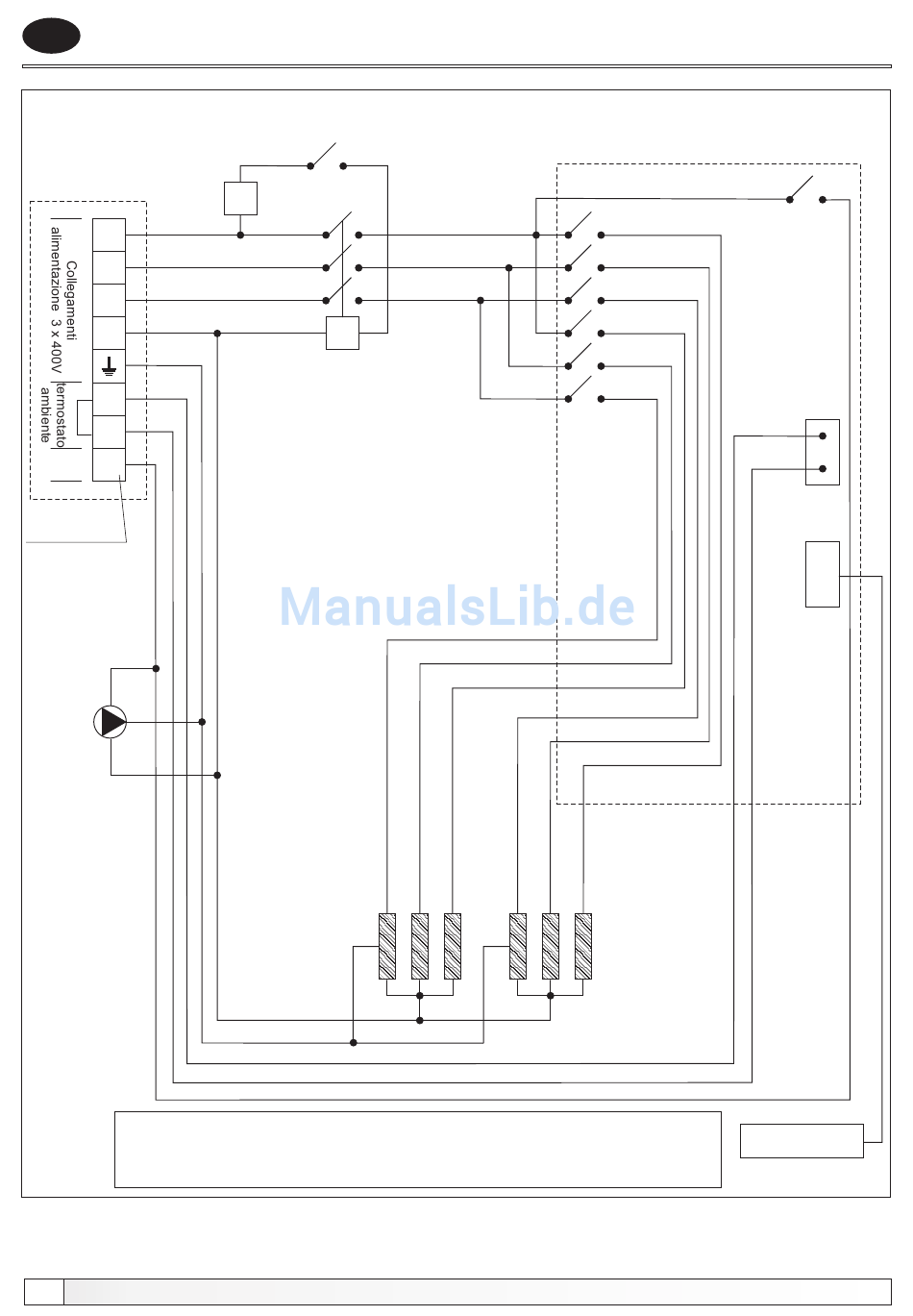

Schema 1. - Schema elettrico della elettro caldaia El-Cm Compact 6-12 kW (3-fasi)
PANELLO
DI CONTROLLO
L
1
L
2
L
3
N
1
2
3
Pompa
Terminali
LEGGENDA:
52
P
ST
K
EG EG EG
P - interuttore generale
ST - termostato di sicurezza
K - contattore
EG EG EG
K - contattore 1
1
EG - elettro-candeletta
RE - elettronica regolativa
Instruzioni tecniche

Schema elettrico

RE
LED-DISPLAY
El-Cm Compact
