Centrometal El-Cm Compact 6 Technische Anleitung Seite 41

Ersetzen des Elektrowärmers
7.0. TECHNISCHE ANGABEN ÜBER DIE REGELUNG
- Anschlussspannung:.........................................................................400V / 50Hz
- Regelung des Betriebs:.................................................................Modulregelung
- Verbrauch der elektronischen Teile:....................................................max 10 VA
- Regelungsbereich:...................................................................................20-85°C
8.0. ERSETZEN DES ELEKTROWÄRMERS
Bevor der vordere Deckel demontiert wird, muss die Stromzufuhr des Heizkessels unterbrochen werden. Danach
muss der vordere Deckel und die untere Verschalungsplatte (befestigt durch Schrauben) demontiert werden. Der
Heizkessel muss vor dem Entfernen des Elektrowärmers entleert und die Kabel vom Elektrowärmer getrennt
werden. Beim Einbau des neuen Elektrowärmer muss darauf geachtet werden, dass diese gut abgedichtet wird.
Danach können die Kabel an den Elektrowärmer angeschlossen und die Deckel wieder befestigt werden.

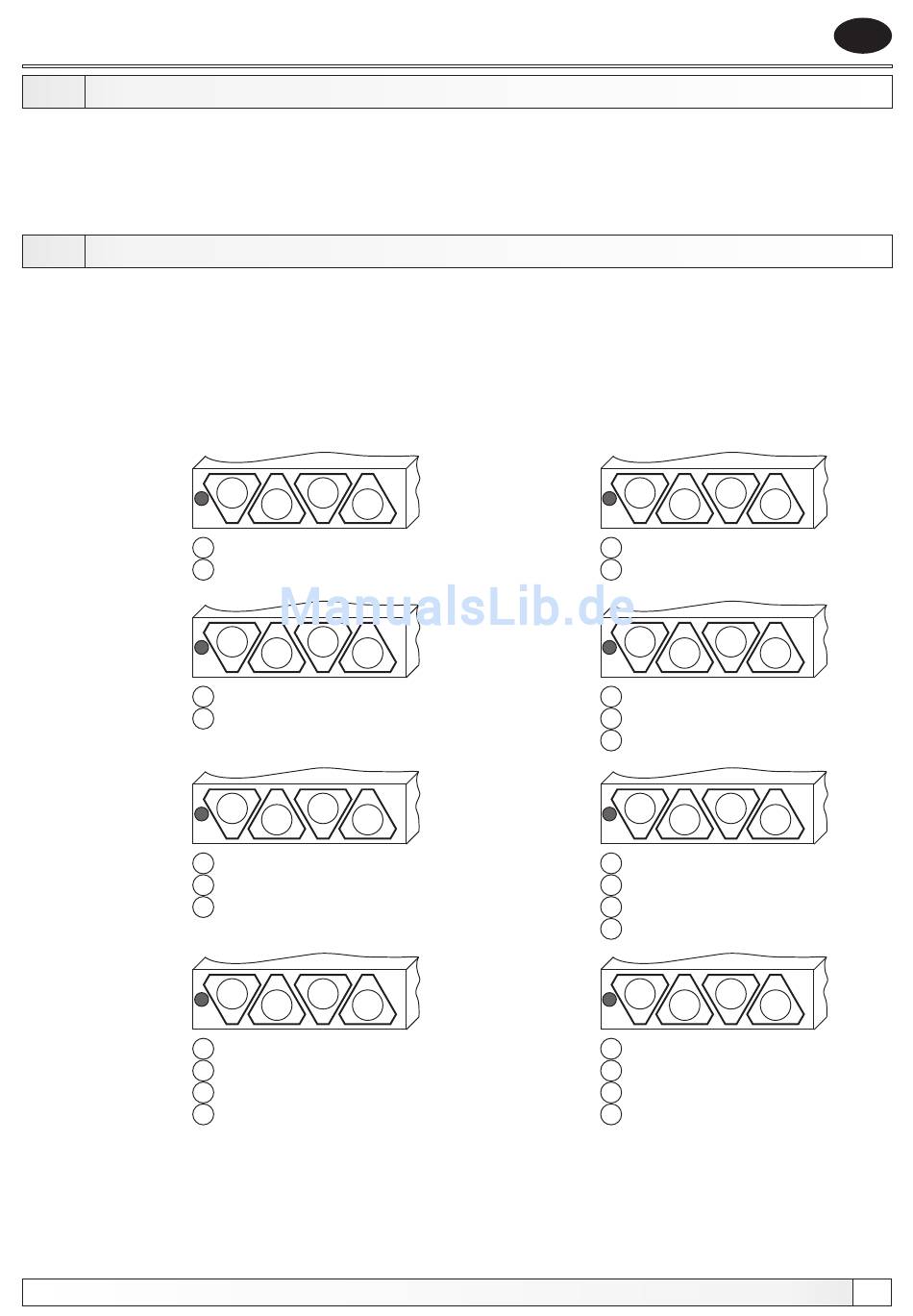

Position des Elektrowärmer auf der unteren Seite des Elektroheizkessels.
6 kW
12 kW
18 kW
24 kW
Technische Anweisungen El-Cm Compact Technical manual El-Cm Compact
1
2
1 = 3 x 1.000 W
2 = 3 x 1.000 W
1
2
1 = 3 x 2.000 W
2 = 3 x 2.000 W
1 3
2
1 = 3 x 2.000 W
2 = 3 x 2.000 W
3 = 3 x 2.000 W
1 3 4
2
1 = 3 x 2.000 W
2 = 3 x 2.000 W
3 = 3 x 2.000 W
4 = 3 x 2.000 W
9 kW
1
1 = 3 x 1.000 W
2 = 3 x 2.000 W
15 kW
1
1 = 3 x 1.000 W
2 = 3 x 2.000 W
3 = 3 x 2.000 W
21 kW
1
1 = 3 x 1.000 W
2 = 3 x 2.000 W
3 = 3 x 2.000 W
4 = 3 x 2.000 W
27 kW
1
1 = 3 x 2.250 W
2 = 3 x 2.250 W
3 = 3 x 2.250 W
4 = 3 x 2.250 W
DE
2
3
2
3 4
2
3 4
2
