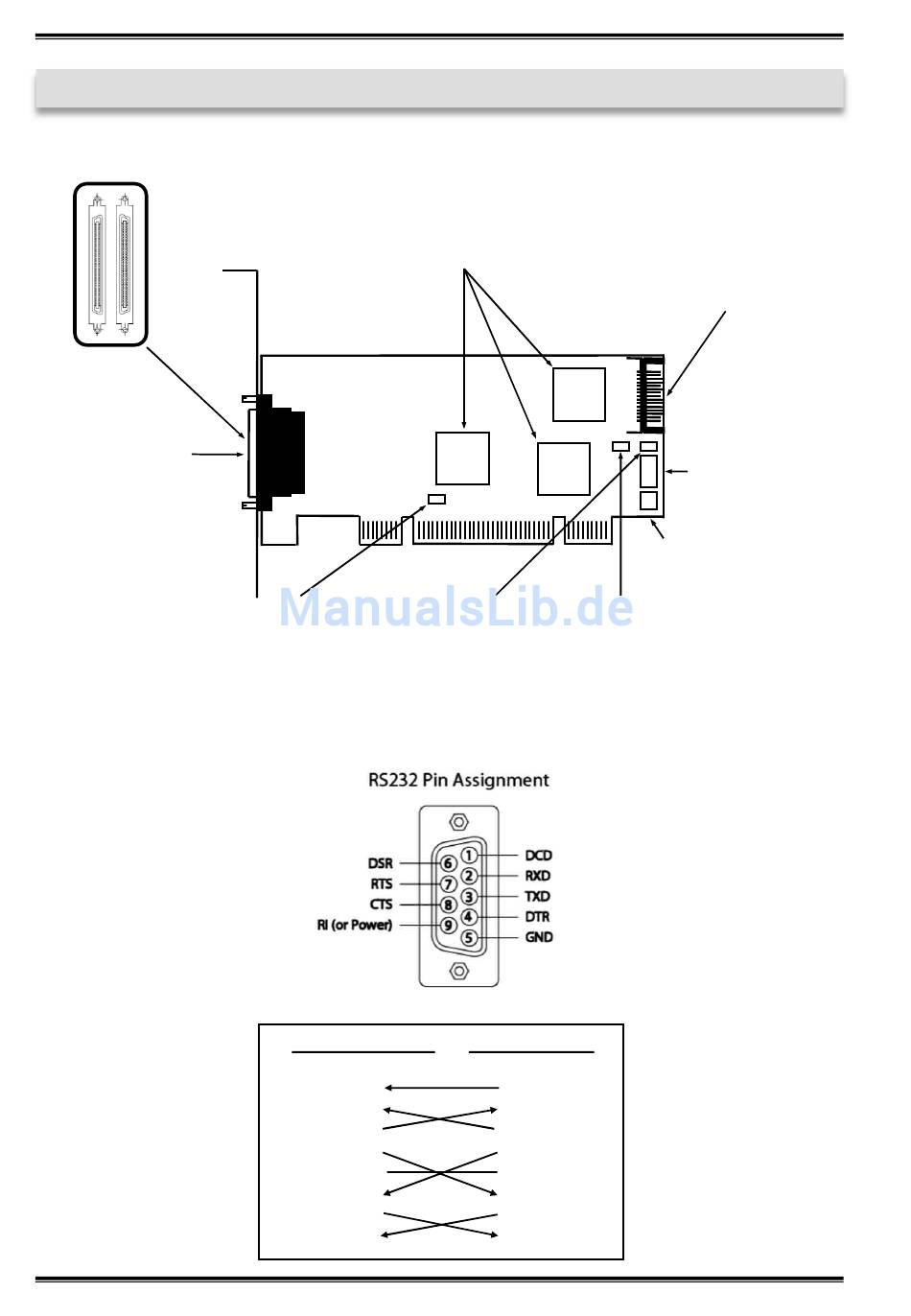

3. Aufbau und Anschlüsse

3.1 Aufbau

S1-S16:
2x 68 Pin Buchse
für Octopus Kabel
mit 8 x 9 Pin
Seriell Anschluss
JP4: Jumper zum einstellen
der Spannung am UART
3.2 Anschlüsse
S1-S16:
SystemBase Chipset
DB9 (EX-41016-2)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
4
J3:
SATA 15 Pin Strom
Anschluss vom PC-Netzteil
JP2(S9-S16) & JP3(S1-S8):
Jumper für Power auf PIN59
DB9 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
EX-41016-2
JP1:
Jumper für die
Stromquelle
(Netzteil oder PCI)
JP5: Nur für Testzwe-
cke
