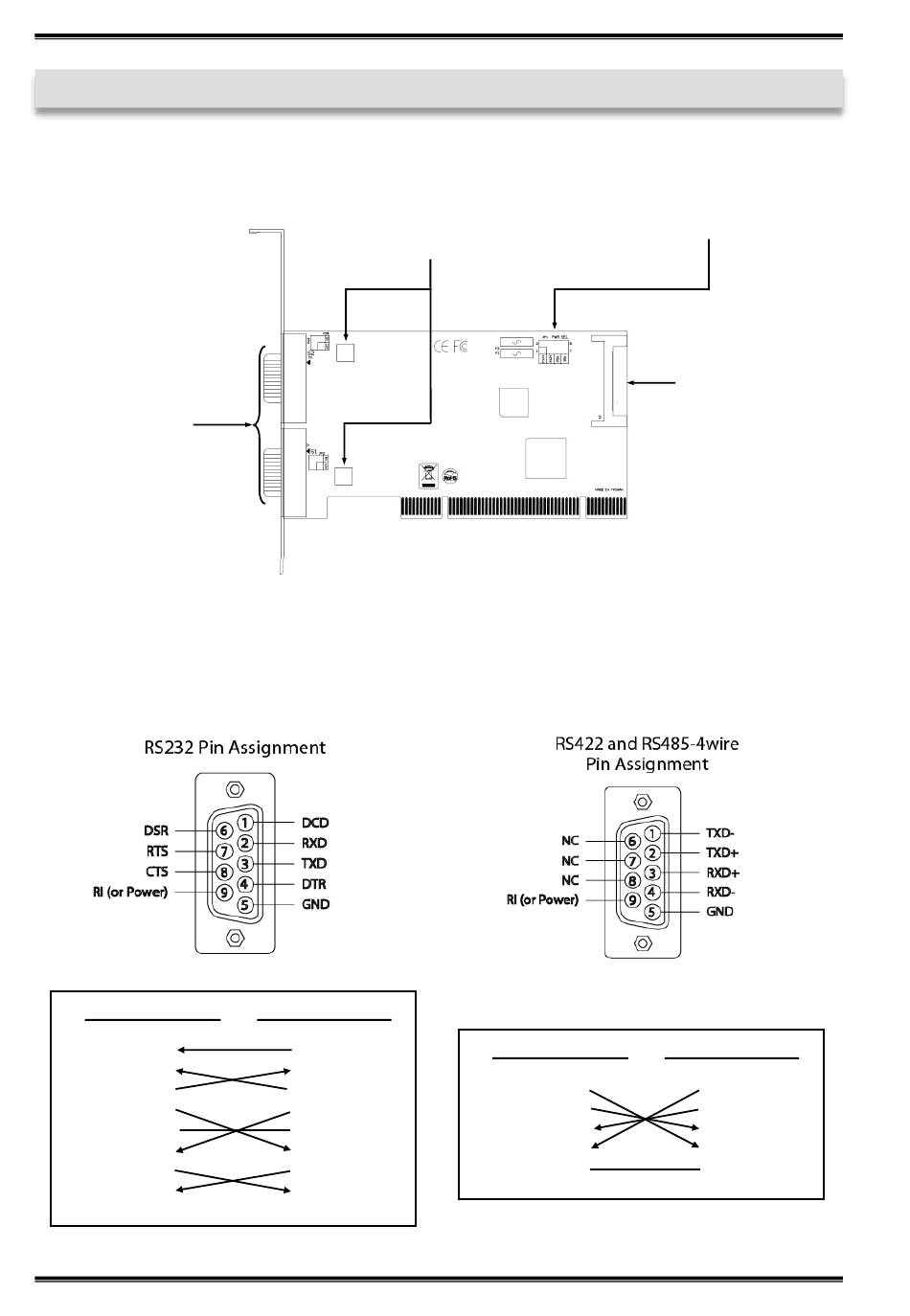

3. Aufbau und Anschlüsse

3.1 Aufbau

S1 & S2:
9 Pin Stecker
serieller Anschluss
3.2 Anschlüsse
DB9 (EX-42032)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
JP2 & JP3:
5V oder 12V auf Pin 9
des seriellen Anschlusses
DB9 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
JP1: Jumper für die Stromquelle
DB9 (EX-42032)
1 TXD-
2 TXD+
3 RXD+
4 RXD-
5 GND
4
EX-42032
(Netzteil oder PCI Bus)
J4: Stromanschluss
für PC-Netzteil
DB9 (Endgerät)
1 TCD-
2 TXD+
3 RXD+
4 RXD-
5 GND
