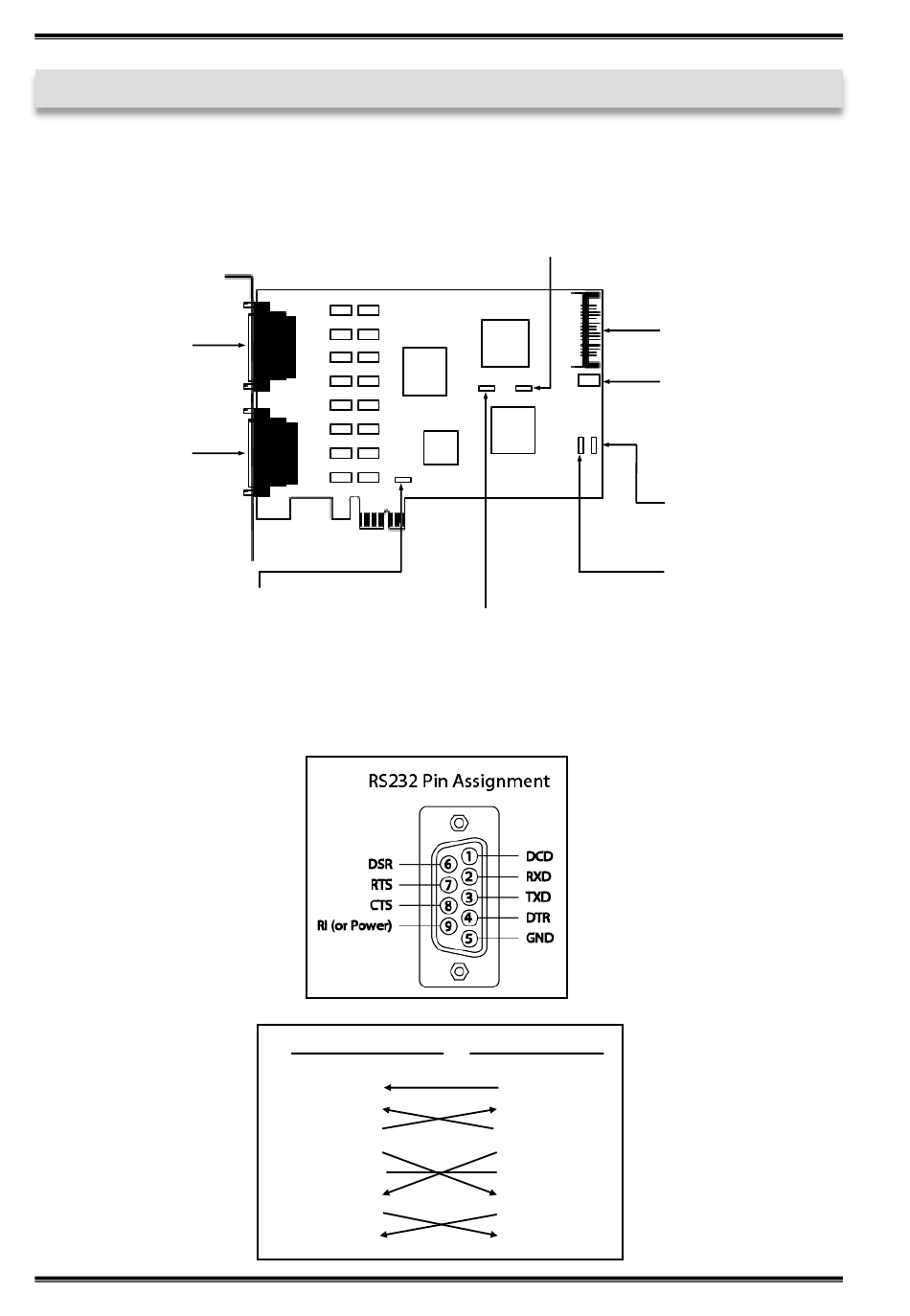

3. Aufbau und Anschlüsse

3.1 Aufbau

S9-S16:
1x 68 Pin Buchse
für Octopus-Kabel
mit 8 x 9 Pin
Serielle Anschlüsse
S1-S8:
1x 68 Pin Buchse
für Octopus-Kabel
mit 8 x 9 Pin
Serielle Anschlüsse
JP4: Jumper zum einstellen der
Spannung am UART
3.2 Anschlüsse
S1-S16:
JP5: Nur für Testzwecke
JP6: PME Ein-/ Ausschalten
DB9 (EX-44016-2)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
4
(Bitte nicht ändern)
DB9 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
EX-44016-2
J2: Stromanschluss
für PC-Netzteil
JP1: Jumper für die
Stromquelle
(Netzteil oder
PCI Bus)
S1_PWR-S8_PWR:
Power auf 9 Pin
Stecker Ein/Aus
S9_PWR-S16_PWR:
Power auf 9 Pin
Stecker Ein/Aus
