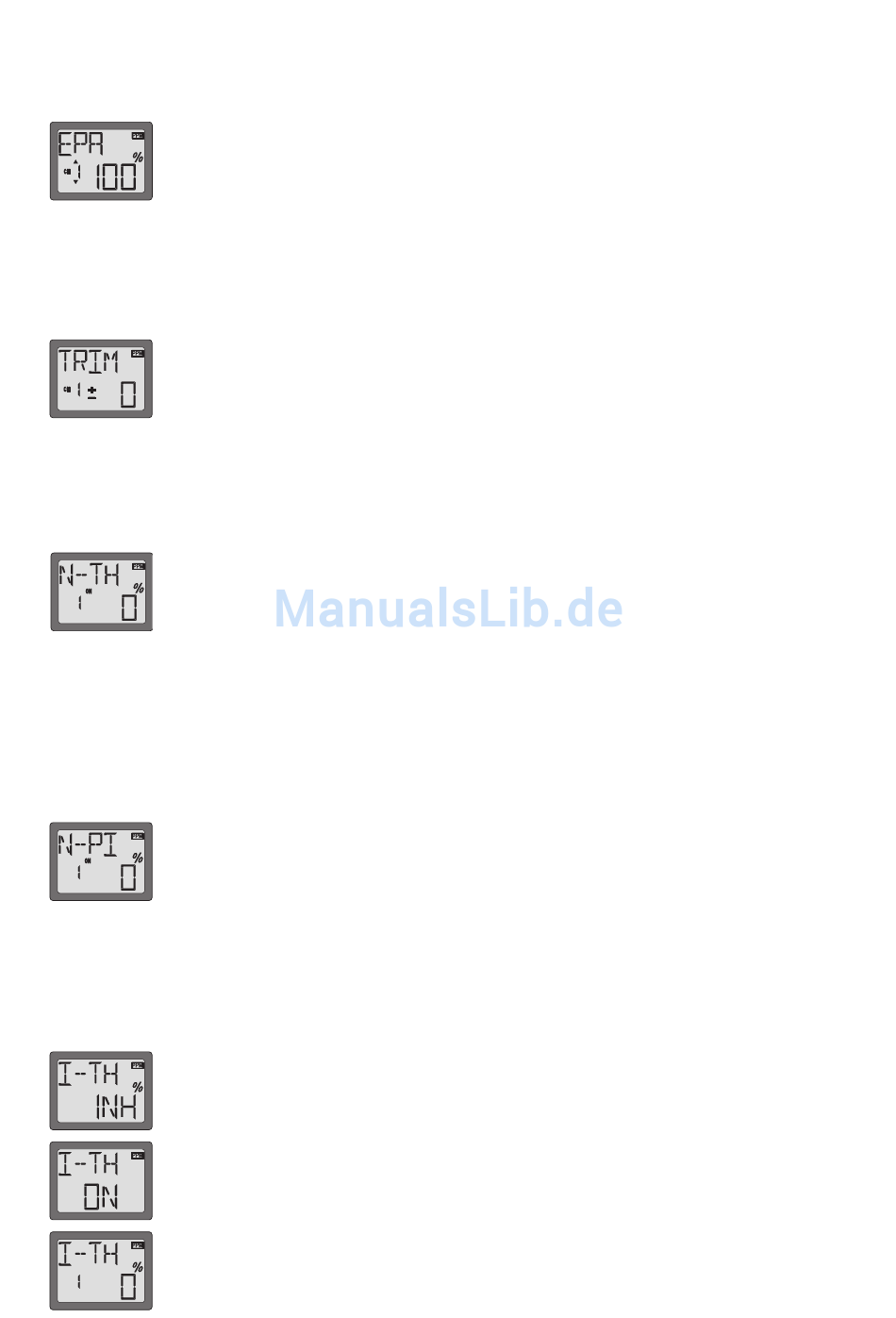

Régler le battement extrême du servo
Chaque servo ne peut exécuter qu'une certaine course maximum et si, du côté de l'émetteur, le réglage était exagéré, le servo arriverait à se bloquer. Les « courses
exagérées de servo » se produisent lorsque chaque course de servo a été programmée à plus de 100 % et/ou lorsque divers mélangeurs mélangent sur un servo plu-
sieurs ordres de commande. Pour éviter que des servos se bloquent mécaniquement, vous pouvez limiter pour chaque canal et pour chaque sens de rotation la course
mécanique maximum autorisée.
Pour régler le battement extrême, vous devez mettre le joystick correspondant au servo dans les battements extrêmes et modifier les valeurs
avec la touche à bascule +/- (Figure 3, Pos. 4). La course de servo réglée devra restée réglée à 100 % pour les premiers essais de vol.
Réglages du compensateur
Avec cette fonction, vous pouvez ajuster la position médiane pour le roulis (CH 1), le tangage (CH 2), la vitesse de rotation du moteur (CH 3) et le lacet (CH 4). Ce réglage
fin peut se faire aussi pendant le vol pour mieux stabiliser l'hélicoptère. Pour que vous n'ayez pas à effectuer la programmation habituelle pendant le vol, vous pouvez
arriver directement à cette fonction lorsque vous actionnez un des quatre compensateurs (Figure 1, Pos. 7, 8, 16 et 17). Avec le compensateur, la modification se fait en
4 étapes.
Appuyez sur la touche de sélection (Figure 3, Pos. 7) pour sélectionner le canal.
Avec la touche à bascule +/- (Figure 3, Pos. 4) réglez la valeur correspondante.
Régler la courbe de puissance normal
Avec la courbe de puissance, vous réglez la puissance du moteur en relation avec la position du joystick pour le Pitch. La courbe de puissance possède 5 points pouvant
être réglés indépendamment l'un de l'autre. Point 1 est pour le Pitch = 0°, Point 5 pour Pitch maximum (joystick complètement poussé vers le haut), les autres points
indiquent les valeurs intermédiaires (2 = 25 %, 3 = 50 %, 4 = 75 %). La courbe de puissance est en action lorsque le commutateur normal/voltige (Figure 1, Pos. 19) est
mis sur « Normal ».
Appuyez sur la touche de sélection (Figure 3, Pos. 7) pour sélectionner le point à régler.
Avec la touche à bascule +/- (Figure 3, Pos. 4) réglez la valeur souhaitée.
Tenez également compte des remarques et du tableau « Vol stationnaire/Vol normal » en page 69.
Régler la courbe de Pitch normal (Angle d'incidence des pales du rotor)
Avec la courbe de Pitch, vous réglez l'Incidence des pales du rotor principal en relation avec la position du joystick pour le Pitch. La courbe de Pitch possède 5 points
pouvant être réglés indépendamment l'un de l'autre. Point 1 est pour le Pitch minimum (joystick complètement tiré vers le bas), point 5 pour Pitch maximum (joystick
complètement poussé vers le haut), les autres points indiquent les valeurs intermédiaires (2 = 25 %, 3 = 50 %, 4 = 75 %). La courbe de Pitch normal est en action lorsque
le commutateur normal/voltige (Figure 1, Pos. 19) est mis sur « Normal ». Afin de contrôler les valeurs réglées sur le modèle réduit, comme pour le point sélectionné de la
courbe de Pitch, il faut aussi mettre le joystick en position (point 1 = joystick complètement en arrière, point 2 = position médiane joystick complètement en arrière/joystick
au milieu ; point 3 = joystick au milieu etc.).
Appuyez sur la touche de sélection (Figure 3, Pos. 7) pour sélectionner le point à régler.
Avec la touche à bascule +/- (Figure 3, Pos. 4) réglez la valeur souhaitée.
Tenez également compte des remarques et du tableau « Vol stationnaire/Vol normal » en page 69.
Régler de la courbe de puissance de la voltige
Pour la voltige, d'autres réglages que pour le vol normal sont nécessaires pour la puissance (vitesse de rotation du moteur) et le Pitch. Avec la courbe de puissance, vous
réglez la puissance du moteur en relation avec la position du joystick pour le Pitch. La courbe de puissance possède 5 points pouvant être réglés indépendamment l'un
de l'autre. Point 1 : pour la valeur la plus fortement négative du Pitch (joystick tiré complètement vers le bas) ; point 5 : pour la valeur la plus fortement positive du Pitch
(joystick tiré complètement vers le haut) ; les autres points : indiquent les valeurs intermédiaires. La courbe de puissance de voltige est en action lorsque le commutateur
normal/voltige (Figure 1, Pos. 19) est mis sur « IDLE-UP ».
Après la sélection de cette fonction, apparaît l'écran ci-contre.
En appuyant sur la touche à bascule +/- (Figure 3, Pos. 4) vers le haut, vous commutez la fonction pour pouvoir modifier chaque valeur de
réglage.
Appuyez sur la touche de sélection (Figure 3, Pos. 7) pour sélectionner le point à régler.
Avec la touche à bascule +/- (Figure 3, Pos. 4) réglez la valeur souhaitée.
Tenez également compte des remarques et du tableau « Voltige simple/Voltige extrême » en page 69.
