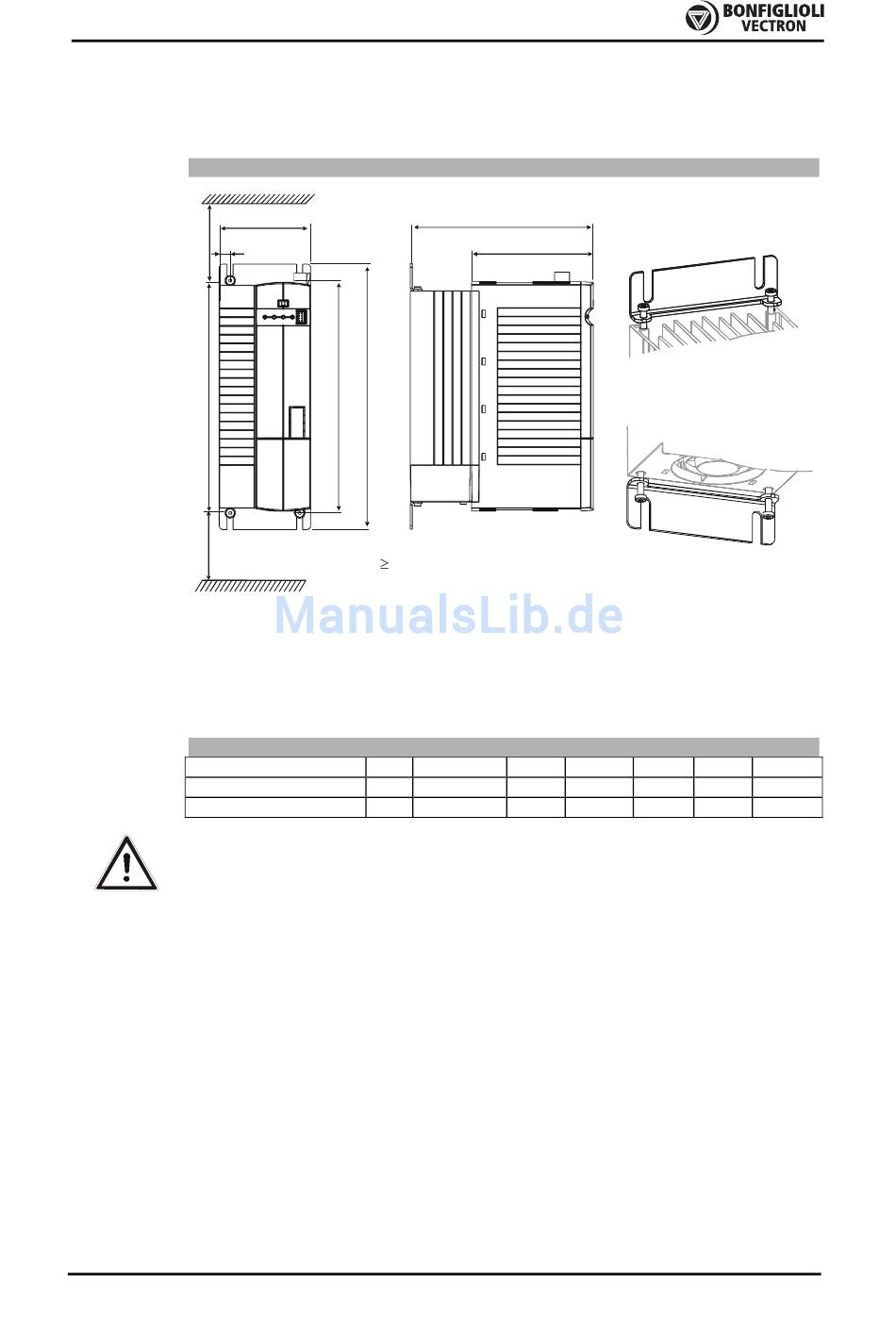

Frequenzumrichter (4.0 bis 18.5 kW)
Die Montage erfolgt mit den Standardbefestigungen in senkrechter Einbaulage auf
der Montageplatte. Die folgende Abbildung zeigt die Standardbefestigung.
b
b1
x
a
a1
a2
x
Die Montage erfolgt durch Verschrauben der beiden Befestigungswinkel mit dem
Kühlkörper des Frequenzumrichters und der Montageplatte.
Die Frequenzumrichter im Leistungsbereich 11.0 kW bis 18.5 kW werden mit Befesti-
gungswinkeln geliefert, die mit vier gewindeformenden Schrauben befestigt werden.
Die Abmessungen und Montagemaße entsprechen dem Standardgerät ohne optio-
nale Komponenten.
Frequenzumrichter
4.0 kW
...
7.5 kW
11.0 kW
...
18.5 kW
Vorsicht: Die Geräte sind mit ausreichendem Freiraum zu montieren, so dass die
Kühlluft ungehindert zirkuliert. Beachten Sie, dass eine Luftverschmut-
zung wie Staub, Fette, aggressive Gase, etc. vermieden wird.
Standardmontage
c
c1
x
100mm
Montagemaß in mm
a
a1
a2
250
270 ... 290
315
250
270 ... 290
315
b
b1
c
100
12
200
125
17,5
200
c1
133
133
13
