5.3.2
4.0 kW ... 7.5 kW
WAGO Serie 745 / 6qmm / RM7,5
Gefahr:
18

Frequenzumrichter (4.0 bis 18.5 kW)

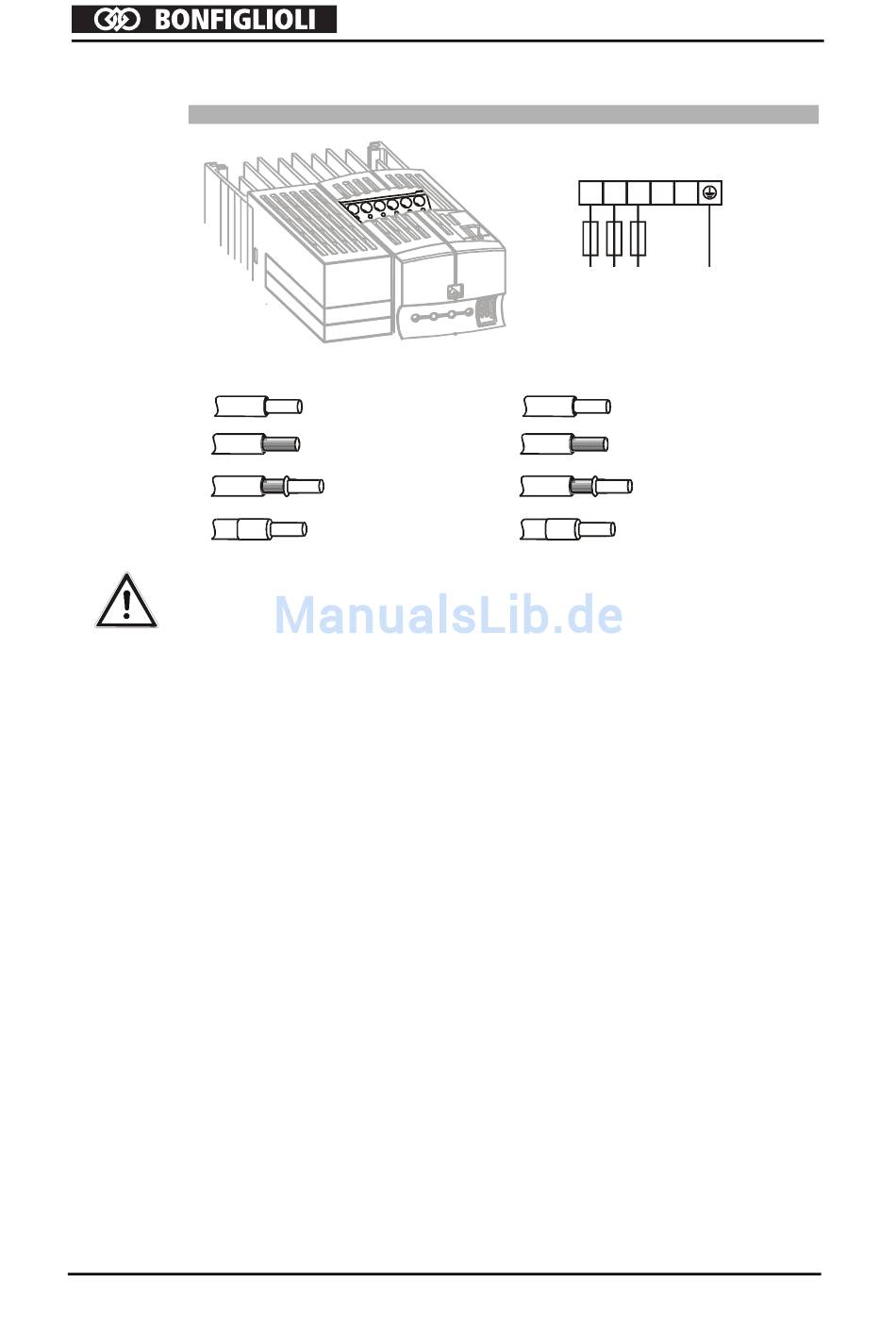

Netzanschluss 4,0 kW bis 18,5 kW
X1
2
0.2 ... 6 mm
AWG 24 ... 10
2
0.2 ... 6 mm
AWG 24 ... 10
2
0.25 ... 4 mm
AWG 22 ... 12
2
0.25 ... 4 mm
AWG 22 ... 16
Die Anschlussklemme X1 muß leistungslos angeschlossen und ge-
trennt werden. Die Netzklemmen und die Gleichspannungsklemmen
können nach der sicheren Trennung des Frequenzumrichters gefährli-
che Spannungen führen. Erst nach einer Wartezeit von einigen Minu-
ten, bis die Zwischenkreiskondensatoren entladen sind, darf die Tätig-
keit durchgeführt werden.
X1
-
+
L1 L2 L3
L1 L2 L3
3ph / 400V AC
11 kW ... 18.5 kW
WAGO Serie 745 / 16qmm / RM10+15
0.2 ... 16 mm
AWG 24 ... 6
0.2 ... 16 mm
AWG 24 ... 6
0.25 ... 10 mm
AWG 22 ... 8
0.25 ... 10 mm
AWG 22 ... 8
PE
2
2
2
2
