49

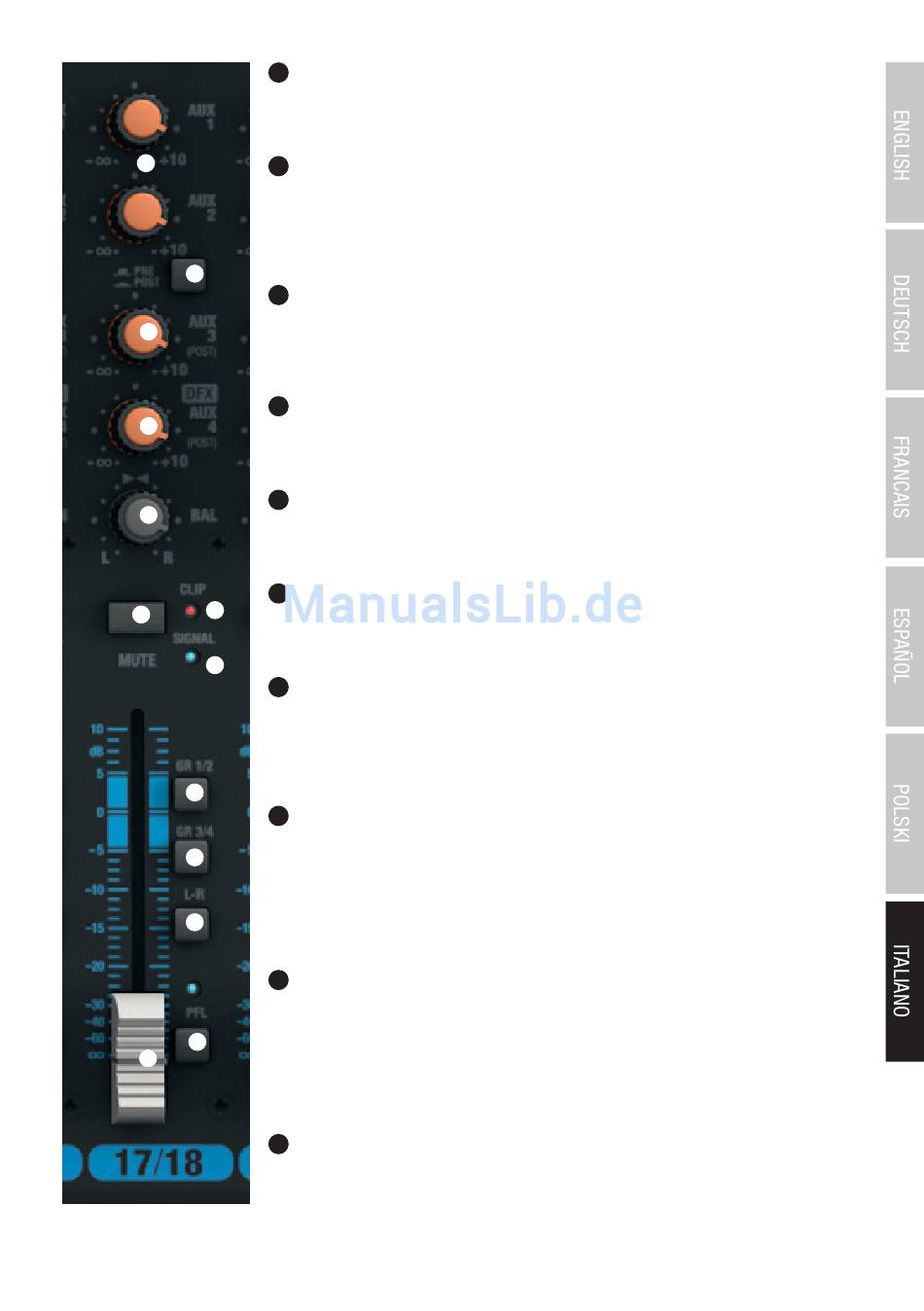

AUX 3 POST, CANALI 17/18 E 19/20
Regolatore di livello del missaggio del segnale dei canali da 17/18 e 19/20 su un dispositivo effetti esterno
(invio effetti, post-fader). Utilizzare l'uscita di linea AUX SEND 3 (12) per inviare il segnale.
47
50
LIVELLO DFX/AUX 4 POST, CANALI 17/18 E 19/20
Regolatore di livello del missaggio del segnale dei canali 17/18 e 19/20 sul dispositivo effetti digitale interno
(invio effetti, post-fader). Utilizzare l'uscita di linea AUX SEND 4 (12) per inviare il segnale a un dispositivo
effetti esterno. Utilizzando la presa jack AUX SEND 4, il dispositivo effetti interno si disattiva automaticamente
e quindi non è utilizzabile.
48
51
BAL, CANALI 17/18 E 19/20
Il controllo BALANCE consente di impostare il rapporto del volume tra la percentuale sinistra e destra del
49
segnale stereo presente. Se la presa XLR o solo la presa sinistra L (MONO) dell'ingresso di linea dei cana-
li 17/18 e 19/20 è occupata, il regolatore funge da regolatore Panorama.
52
MUTE, CANALI 17/18 E 19/20
50
Per silenziare un canale, premere l'interruttore MUTE del canale corrispondente. Al tempo stesso, il LED MUTE
dell'interruttore si accende. Disattivando la funzione di silenzio, il LED MUTE si spegne.
53
FADER, CANALI 17/18 E 19/20
51
Fader per i canali 17/18 e 19/20. Spingere in su il fader per aumentare il volume del canale corrispondente e
in giù per ridurlo.
54
LED SEGNALE, CANALI 17/18 E 19/20
55
52
Il LED di segnale si accende non appena sul canale corrispondente appare un segnale audio (in base al livello
d'ingresso e all'impostazione della preamplificazione o della sensibilità d'ingresso - GAIN).
54
55
LED CLIP, CANALI 17/18 E 19/20
Se il LED CLIP si accende in rosso, l'ingresso del canale corrispondente funziona al limite di distorsione.
Posizionare il regolatore di guadagno (41) in modo che il LED CLIP si accenda brevemente solo se il segnale
presente raggiunge picchi di livello. Per evitare che il LED CLIP rimanga acceso, ridurre la preamplificazione
d'ingresso ovvero la sensibilità d'ingresso ed eventualmente il volume di un dispositivo di riproduzione.
56
56
GR 1/2, CANALI 17/18 E 19/20
Lasciare premuto l'interruttore GR 1/2 per aggiungere il canale corrispondente al gruppo di canali 1 (BAL
57
tutto a sinistra), al gruppo canali 2 (BAL tutto a destra) o con lo stesso segnale per i due gruppi di canali 1 e
2 (BAL al centro). Nel contempo, i segnali di un gruppo di canali vengono disposti sulla relativa uscita di linea
GROUP OUT 1/2. Il volume globale del gruppo così costituito si imposta tramite il fader GROUP 1/2 (104); se si
intende instradare i segnali audio del gruppo al canale di missaggio MAIN MIX, lasciare premuto l'interruttore
58
L-R (105).
57
GR 3/4, CANALI 17/18 E 19/20
Lasciare premuto l'interruttore GR 3/4 per aggiungere il canale corrispondente al gruppo di canali 3 (BAL
tutto a sinistra), al gruppo canali 4 (BAL tutto a destra) o con lo stesso segnale per i due gruppi di canali 3 e
4 (BAL al centro). Nel contempo, i segnali di un gruppo di canali vengono disposti sulla relativa uscita di linea
59
53 GROUP OUT 3/4. Il volume globale del gruppo così costituito si imposta tramite il fader GROUP 3/4 (106); se si
intende instradare i segnali audio del gruppo al canale di missaggio MAIN MIX, lasciare premuto l'interruttore
L-R (107).
58
L-R, CANALI 17/18 E 19/20
Per instradare direttamente un canale d'ingresso (canali 17/18 e 19/20) al canale di missaggio MAIN MIX,
lasciare premuto l'interruttore L-R del canale corrispondente.
