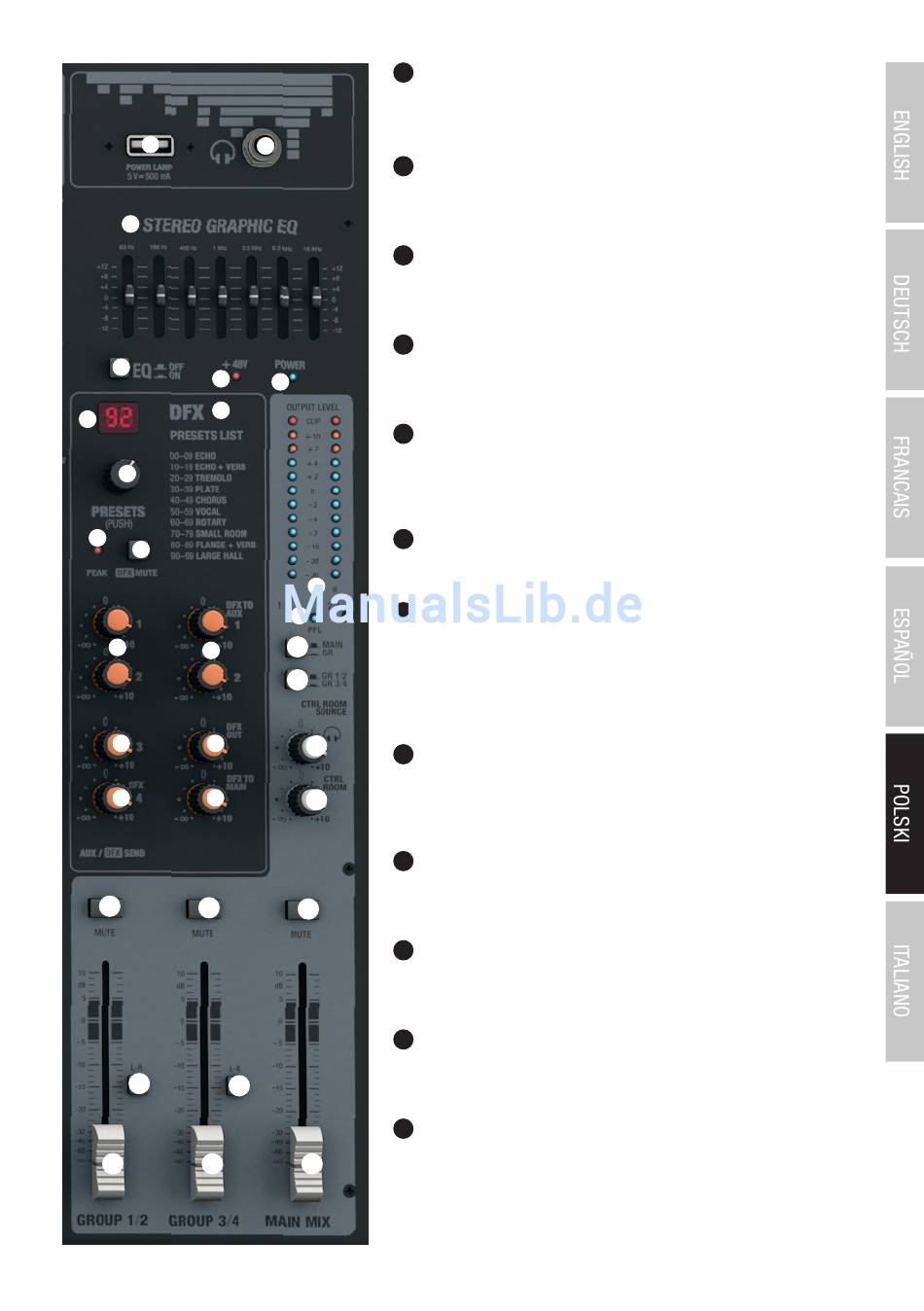

EQ ON/OFF
Przycisk do włączania i wyłączania korektora dźwięku sumy kanałów (nr 83). Korektor
dźwięku jest włączony we wciśniętej pozycji i wyłączony w niewciśniętej pozycji.
82
85
WSKAŹNIK LED +48 V
Dopóki zasilanie phantom pulpitu mikserskiego jest włączone, wskaźnik LED +48 V
świeci (przycisk nr 3 na tylnej ścianie).
86
POWER-LED
Dioda zasilania świeci, gdy system jest włączony i prawidłowo podłączony do sieci
elektrycznej.
87
DISPLAY DFX PRESET
Dwuznakowy wyświetlacz LED do wskazywania numeru ustawień predefiniowanych
86
danego efektu (00–99).
88
DFX PRESETS (PUSH)
Pokrętło-przycisk służący do wyboru i włączenia ustawień predefiniowanych danego
efektu. Należy wybrać żądane ustawienie predefiniowane poprzez ruchy pokrętłem i
włączyć je poprzez naciśnięcie pokrętło-przycisku.
89
DFX PRESETS LIST
Lista dostępnych efektów cyfrowych.
98
90
DFX PEAK-LED
99
Gdy zapali się czerwona dioda wartości szczytowej efektów DFX, oznacza to, że
100
wejście wewnętrznego efektu pracuje na granicy zniekształceń. Ustawić regulator
poziomu wysyłki sygnału do efektu DFX SEND AUX 4 (nr 94) tak, aby dioda wartości
101
szczytowej nie zapalała się nawet w chwilach szczytowych poziomów przekazywa-
nego sygnału.
103
91
DFX MUTE
Nacisnąć krótko przycisk MUTE w celu wyciszenia wewnętrznego efektu z efektami
DFX. Ponowne naciśnięcie przycisku spowoduje wyłączenie wyciszenia. Jeżeli efekt
102
jest wyciszony, dioda wartości szczytowej nr 90 świeci ciągle.
92
SEND AUX 1 & AUX 2
Regulator poziomu sygnału całkowitego składającego się z sygnałów regulowanych
pokrętłami poziomów AUX 1 i AUX 2 kanałów wejściowych od 1 do 23/24
111
93
SEND AUX 3
Regulator poziomu sygnału całkowitego składającego się z sygnałów regulowanych
pokrętłami poziomów AUX 3 kanałów wejściowych od 1 do 23/24.
94
SEND AUX 4/DFX
Regulator poziomu sygnału całkowitego składającego się z sygnałów regulowanych
pokrętłami poziomów AUX 4/DFX kanałów wejściowych od 1 do 23/24.
95
DFX TO AUX 1 & AUX 2
Regulator dodawania sygnału z efektami wewnętrznego efektu do sygnału wyprowa-
110
dzanego z wyjść AUX 1 i AUX 2.
