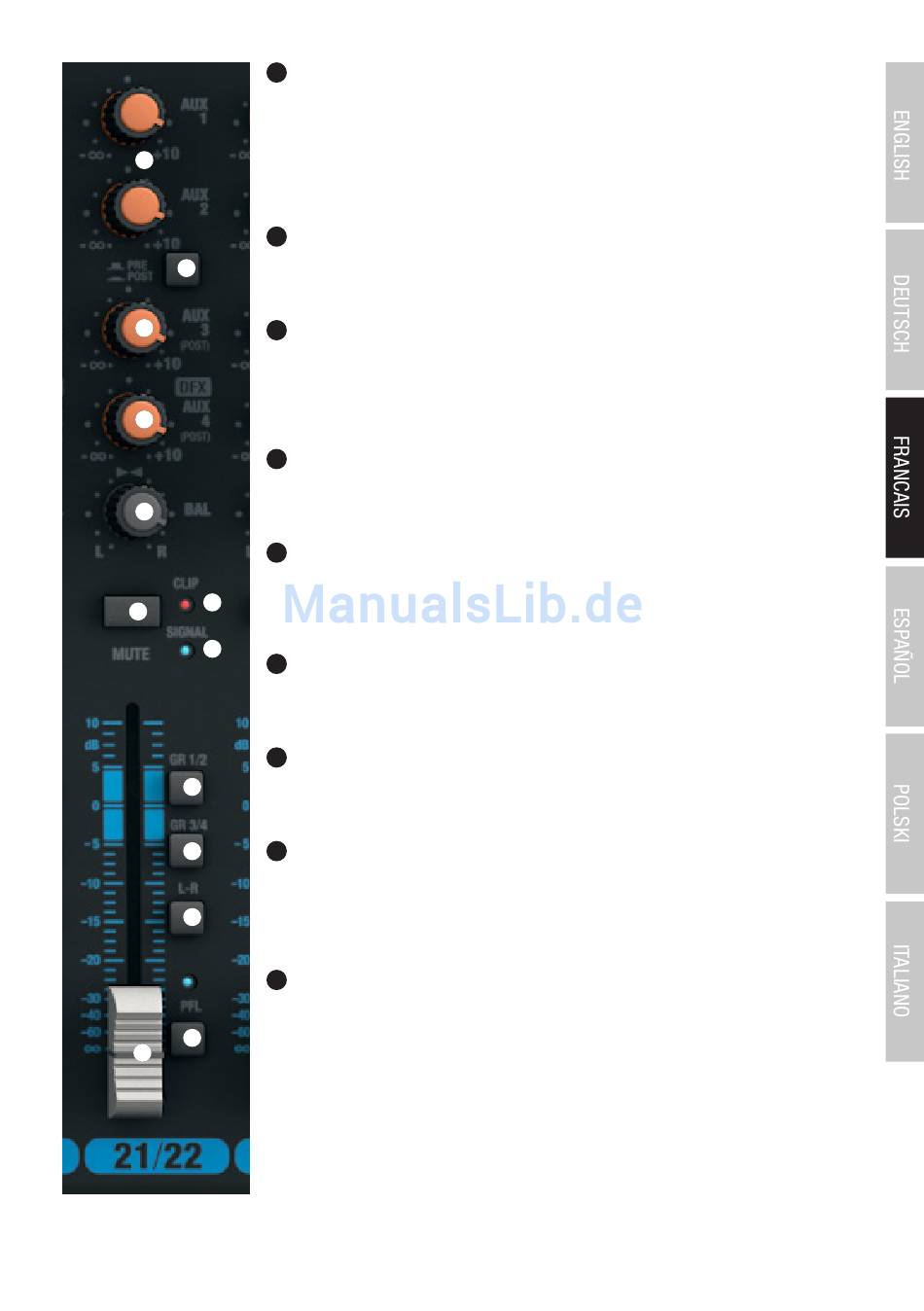

AUX 1 + AUX 2 PRE/POST VOIES 21/22 & 23/24
Si vous désirez utiliser les départs AUX 1 et 2 pour alimenter un multieffet externe, le sélecteur doit se trouver
en position POST (touche enfoncée). Dans ce cas, le signal de départ auxiliaire est prélevé après son passage
par le fader (n°74) de la voie : il est donc dépendant de la position du fader . Pour alimenter des retours de
scène, le sélecteur doit se trouver en position PRE (touche non enfoncée). Dans ce cas, le signal de départ
68
auxiliaire est prélevé avant son passage par le fader (n°74) de la voie : il est donc indépendant de la position
du fader.
70
AUX 3 POST VOIES 21/22 & 23/24
Réglage de niveau du départ effet, signal prélevé sur les voies 21/22 et 23/24, envoyé sur le multieffet interne
69
(post fader). Le signal du bus de départ auxiliaire est disponible sur la sortie ligne AUX SEND 3 (n°12).
70
71
LEVEL DFX / AUX 4 POST VOIES 21/22 & 23/24
Réglage de niveau du départ effet, signal prélevé sur les voies 21/22 à 23/24, envoyé sur le multieffet interne
(post fader). Si vous utilisez un multieffet externe, reliez-le à la sortie ligne AUX SEND 4 (n°12). Dès que vous
insérez un jack dans la sortie jack AUX SEND 4, le multieffet interne est coupé automatiquement : il n'est
donc pas utilisable.
71
72
BAL VOIES 21/22 & 23/24
Le potentiomètre Balance permet de modifier l'équilibre entre le canal gauche et le canal droit de la source
stéréo.
72
73
MUTE VOIES 21/22 & 23/24
Pour couper le signal d'une voie (fonction Mute), appuyez sur sa touche MUTE (position enfoncée). L'indica-
teur LED MUTE de la voie s'allume alors. Appuyez de nouveau sur la touche MUTE pour désactiver la fonction
76
73
Mute : l'indicateur LED MUTE s'éteint.
75
74
FADERS VOIES 21/22 & 23/24
Réglage de volume pour les voies d'entrée 21/22 et 23/24. Montez le fader pour augmenter le niveau sur la
voie désirée, baissez le fader pour le réduire.
75
LED SIGNAL VOIES 21/22 & 23/24
La LED SIGNAL s'allume dès qu'un signal audio est présent sur la voie correspondante (selon le niveau de ce
77
signal d'entrée et le réglage du préampli ou de la sensibilité d'entrée - GAIN).
78 76
LED CLIP VOIES 21/22 & 23/24
Dès que la LED rouge Clip s'allume, c'est que l'entrée de la voie approche la limite de la distorsion. Réglez le
potentiomètre Gain (n°61) de façon à ce que la LED Clip ne clignote qu'occasionnellement.. Évitez d'allumer
la LED Clip de façon continue. Pour ce faire, réduisez la sensibilité de l'entrée ligne ou baissez le volume de
79
sortie de la source de signal.
77
GR 1/2 VOIES 21/22 & 23/24
La touche GR 1/2 permet d'assigner le signal de la voie aux groupes 1 et 2, selon la position du potentiomètre
de panoramique : si le potentiomètre BAL est tourné à fond à gauche, le signal de la voie ne part que sur le
80
Groupe 1 ; s'il est tourné à fond à droite, sur le Groupe 2 ; s'il est centré, le signal part à niveau égal sur les
74
Groupes 1 et 2. Le signal collecté sur les groupes 1/2 est disponible sur la sortie au niveau ligne GROUP OUT
1/2. Le niveau global du signal des groupes 1 et 2 se règle par l'intermédiaire du fader GROUP 1/2 (n°104) ; si
vous désirez affecter le signal audio des groupes aux généraux MAIN MIX, appuyez sur la touche L-R (n°105)
49
