Produktbeschreibung und Funktion
Die Bedienelemente und ihre
Funktionen

Handbedienung

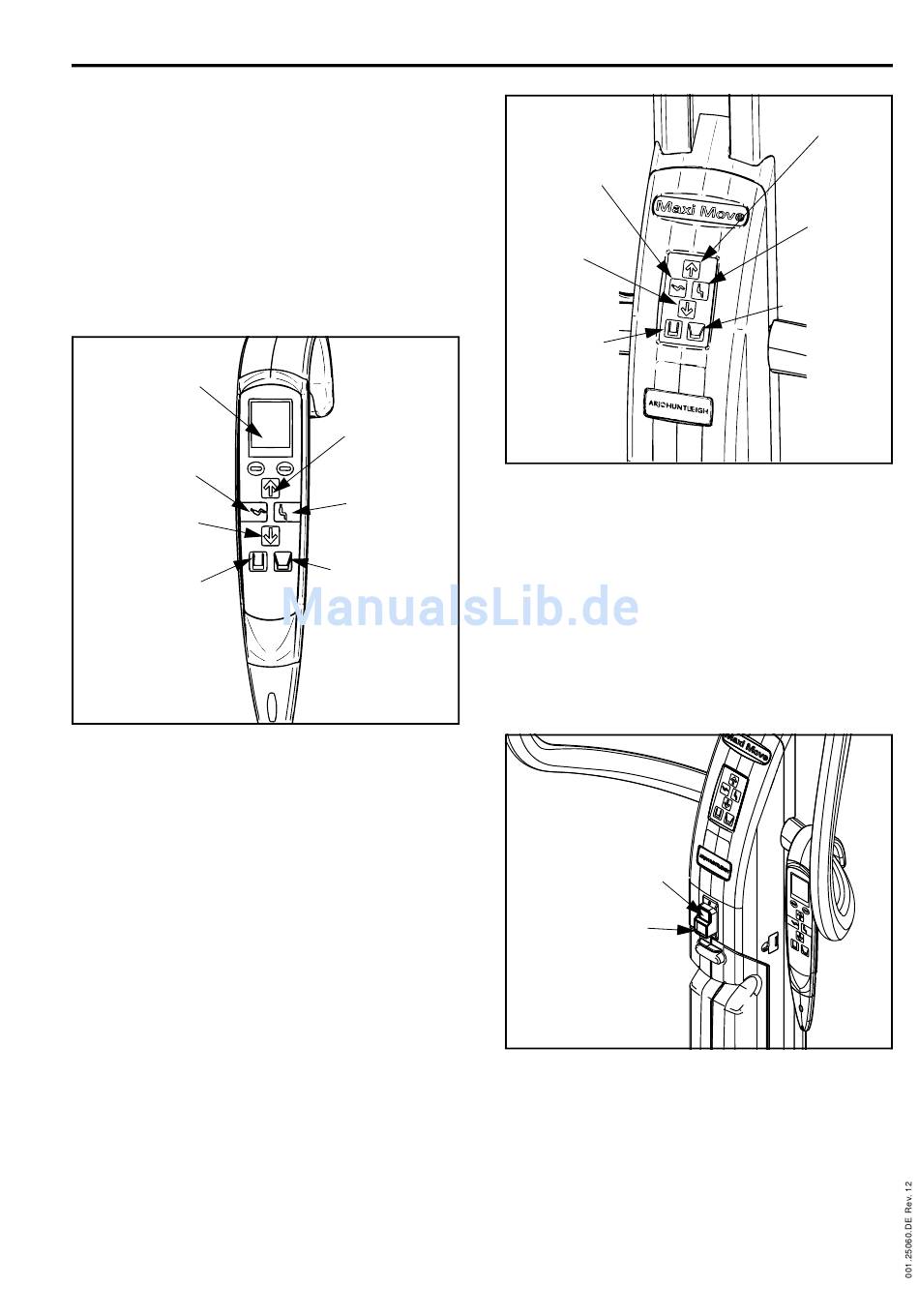

(Siehe Abb. 6) Zum Heben und Senken des
Auslegers, Öffnen
Fahrgestells oder zur Bedienung einer elektrisch
angetriebenen DPS-Aufhängung drücken Sie die
entsprechende Taste auf der Handbedienung. Die
auf jeder Taste angegebenen Symbole dienen
zum raschen Auffinden
Funktion.
Handbedienung
Display
DPS „Zurücklehnen"
Taste
Ausleger „nach
unten" Taste
„Fahrgestell
geschlossen" Taste
Abb. 6
Sobald eine Taste losgelassen wird, stoppt die
entsprechende elektrische Funktion sofort. Wenn
die Handbedienung nicht in Gebrauch ist, kann
sie zur späteren Verwendung am Fahrgriff
eingehängt werden, der sich an der Rückseite der
Hubsäule befindet.

Bedienungstastatur

(Siehe Abb. 7) Ein weiteres Merkmal des
MAXI MOVE ist die an der Hubsäule angebrachte
Bedienungstastatur, mit der dieselben Funktionen
wie mit der Handbedienung ausgeführt werden
können. Das heißt,
angetriebene Funktionen des Lifters sowohl von
der Hubsäule aus als auch per Fernbedienung
steuern. Wie auch bei der Handbedienung dienen
die auf jeder Taste angegebenen Symbole zum
raschen Auffinden der gewünschten Funktion.
und Schließen des
der gewünschten
Ausleger „nach
oben" Taste
DPS „Sitzposition"
Taste
„Fahrgestell öffnen"
Taste
man kann elektrisch
DPS
„Zurücklehnen"
Taste
Ausleger
„nach unten"
Taste
„Fahrgestell
geschlossen"
Taste
Abb. 7

Stopptaste (rot)

(Siehe Abb. 8) Falls Sie in einem Notfall
irgendwelche elektrischen Funktionen schnell
unterbrechen müssen (in anderer Form als durch
Loslassen der gerade gedrückten Taste auf der
Handbedienung bzw.
drücken Sie die
Bedienungstastatur.
Nach dem Betätigen der Stopptaste muss der
grüne Ein-/Ausschalter gedrückt werden, bevor
der Lifter wieder in Betrieb genommen werden
kann.
Stopptaste
Stromversorgung
Taste
Abb. 8
Ein-/Ausschalter (grün)
(Siehe Abb. 8) Diese unter der Stopptaste
angeordnete Taste wird zum Einschalten des
Lifters betätigt.
Ausleger „nach
oben" Taste
DPS
„Sitzposition"
Taste
„Fahrgestell
öffnen"
Taste
Bedienungstastatur),
Stopptaste auf der
13
