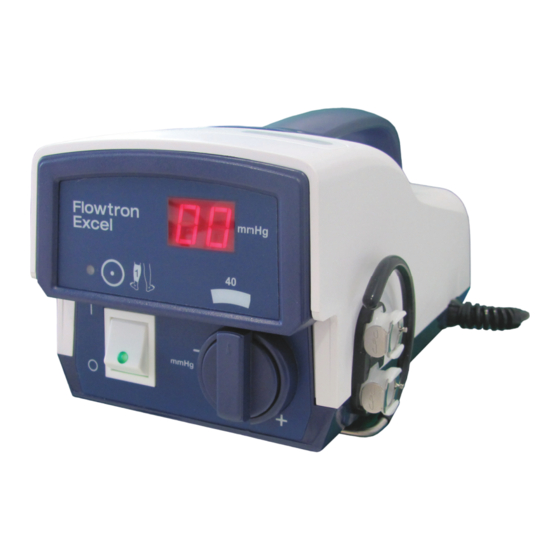

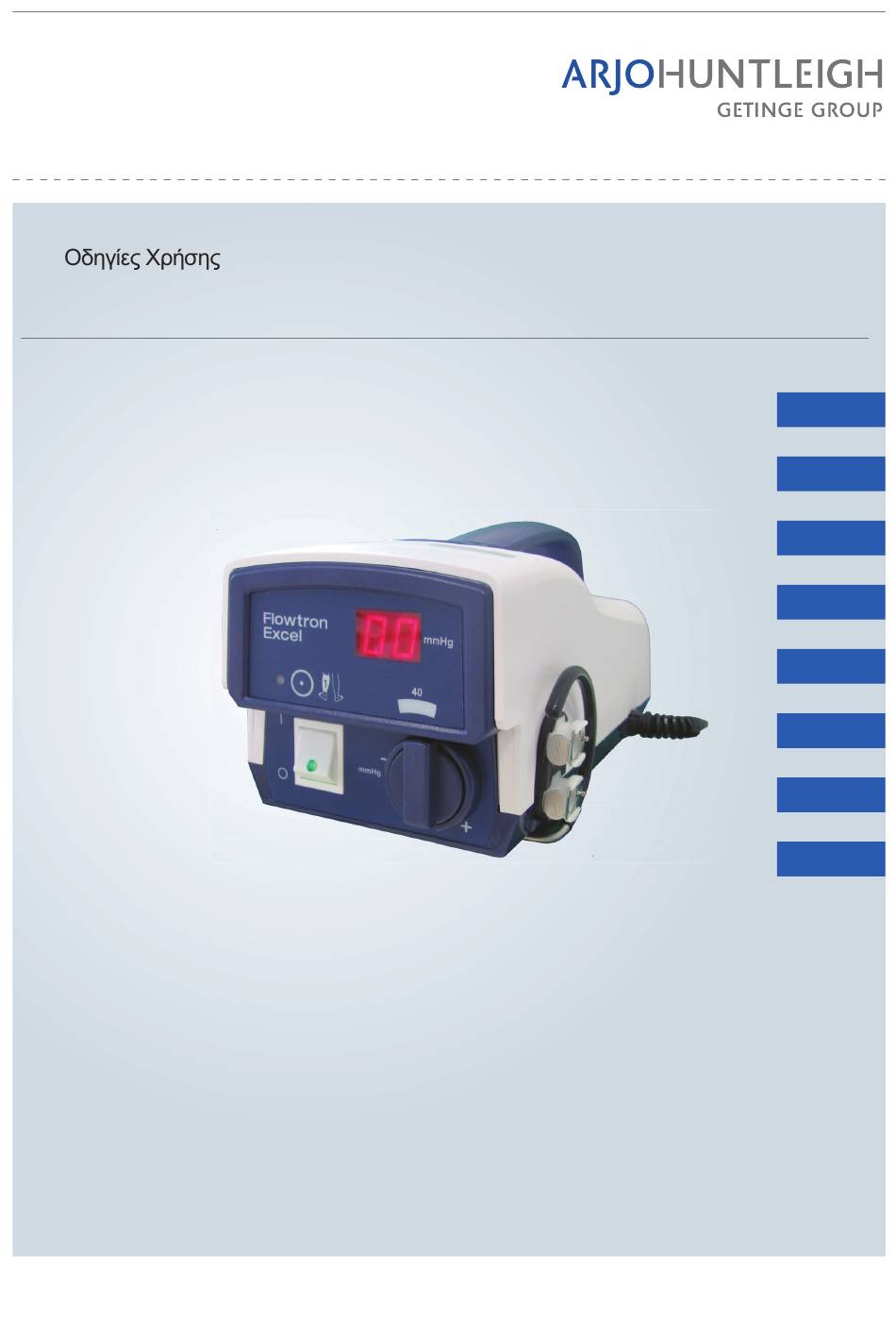

Flowtron Excel
Instructions for Use
Bedienungsanleitung
Instruktioner för Användning
247933ML_08 • 10/2018
•
Instrucciones de Uso
•
Istruzioni per L'Uso
•
Notice d'Utilisation
•
Gebruiksaanwijzing
...with people in mind
EN
DE
ES
FR
GR
IT
NL
SV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Arjohuntleigh Flowtron Excel

Inhaltszusammenfassung für Arjohuntleigh Flowtron Excel

  • Seite 1 Flowtron Excel Instructions for Use Bedienungsanleitung • Instrucciones de Uso • Notice d’Utilisation • Istruzioni per L’Uso • Gebruiksaanwijzing Instruktioner för Användning ...with people in mind 247933ML_08 • 10/2018...
  • Seite 2 Intentionally left blank...
  • Seite 3 English Deutsch Español Français Italiano Nederlands Svensk...
  • Seite 4 Intentionally left blank...
  • Seite 5 English...
  • Seite 6 Intentionally left blank...

  • Seite 7: Inhaltsverzeichnis

    Flowtron Excel System ........
  • Seite 8 Intentionally left blank...

  • Seite 9: General Safety

    Portable RF communications equipment (including peripherals such as antenna cables and external antennas) should be used no closer than 30cm (12 in) to any part of the Flowtron Excel (ACS550), including cables specified by the manufacturer. Otherwise, degradation of the performance of this equipment could result.

  • Seite 10: Electromagnetic Compatibility (Emc)

    ArjoHuntleigh. Do NOT use unapproved accessories or attempt to modify, disassemble or otherwise misuse the Flowtron Excel system. Failure to observe this caution could result in injury, or in extreme cases, death. Environmental Protection Incorrect disposal of this equipment and its component parts, particularly batteries or other electrical components, may produce substances that are hazardous to the environment.

  • Seite 11: Introduction

    Thrombosis (DVT). The garments are single patient use only. It is not for use in the home healthcare environment. The Flowtron Excel system should be used as part of a prescribed plan of care (refer to “Indications” on page 3).
  • Seite 12 Carry Handle Pressure Display Single Leg Mode Button and Indicator Garment Connectors Mains Power Switch Pressure Control Flowtron Excel Pump - Front View...

  • Seite 13: Clinical Applications

    2. Clinical Applications Indications The application of the Flowtron Excel system is for the prevention of Deep Vein Thrombosis (DVT) when combined with an individualised monitoring programme. This system represent one aspect of a DVT strategy; if the patient's condition changes the overall therapy regimen should be reviewed by the prescribing clinician.

  • Seite 14: Guidelines And Recommendations

    • The Flowtron Excel system should be applied to the DVT Prophylaxis patient pre-operatively, prior to the induction of anaesthesia.

  • Seite 15: System Set Up

    3. System Set Up Installing the Pump Attach the pump to the bed frame using the bed bracket, or place the pump on the floor under the bed. Garment Application 1. Check that the mains power switch on the pump is in the off ( ) position.

  • Seite 16: Pre-Use Check

    4. Pre-Use Check Before powering on the Flowtron Excel system, ensure that: • The pressure control knob has been set to the mid position marked 40 mmHg • Garments have been applied to the patient’s legs correctly, close-fitting and without creases or folds.

  • Seite 17: Operation

    “Troubleshooting - Alarm Condition” on page 11 of this IFU before calling a service engineer or contacting your local ArjoHuntleigh sales office. Loss of mains power will halt therapy. Shut Down Turn the power switch to the off ( ) position.

  • Seite 18: Pressure Adjustment

    The recommended pressure setting is 40 mmHg. Alternatively, use the pressure prescribed by the treating physician. The Flowtron Excel pump pressure monitoring system is independent of the pressure control and delivery system, providing added reliability and safety. The digital display indicates the actual pressure that is delivered to the garments, and provides immediate and continuous feedback regarding pump performance.

  • Seite 19: Decontamination

    Healthcare Facility or the country of use. If you are uncertain, you should seek advice from your local Infection Control Specialist. The Flowtron Excel pump should be routinely decontaminated between patients and at regular intervals while in use, as is good practice for all reusable medical devices.

  • Seite 20: Routine Maintenance

    ArjoHuntleigh manuals, component parts lists and other information necessary for trained personnel to repair ArjoHuntleigh the system. recommends that the Flowtron Excel Service Period ArjoHuntleigh pump is serviced every 12 months by an ArjoHuntleigh authorised service agent. Flowtron Excel Pump...

  • Seite 21: Troubleshooting - Alarm Condition

    9. Troubleshooting - Alarm Condition The Flowtron Excel system features an audible and visual alarm. If a problem occurs, the system will sense the fault and briefly flash a message on the front panel pressure display. If the same fault continues for 10 successive inflations, the audible alarm will sound and a flashing message will remain on the pressure display until corrective action is completed.

  • Seite 22: Troubleshooting

    Troubleshooting Display Problem Corrective Action No displays, 1. Power failure. 1. Check mains power supply. no indications, Check power cable. no operation 2. Fuse blown. 2. Call the service engineer. Yellow LED on the top Internal electronic fault DO NOT USE PUMP. panel flashes Call the service engineer.

  • Seite 23: Accessories

    10. Accessories GARMENTS AND TUBING Garment Size Description Part No. DVT10 Circumference up to 43cm (17”) Standard Calf Garment DVT10S Circumference up to 43cm (17”) Calf Garment (Sterile) DVT20 Circumference up to 58cm (23”) Large Calf Garment DVT30 Circumference up to 71cm (28”) Standard Thigh Garment DVT30S Circumference...

  • Seite 24: Technical Specification

    11. Technical Specification Table 1: Pump Model: Flowtron Excel Part Numbers: UK/AUS Philippines Japan 247003 - UK 247009K 247020 247001 247016 247026 247003AU - 247004 (247EUR) - EU Supply Voltage: 230 V 230 V 220 V 120 V 100 V...

  • Seite 25: Guidance And Manufacturer's Declaration - Electromagnetic Emissions

    Connect to power supply and leave running for approx. 30 minutes before use. Symbols The operator must read this document Power: Do not dispose of in (Instructions for Use) Disconnects from domestic refuse before use. (Off) the mains supply Note: This symbol is blue on the product label.
  • Seite 26 Guidance and manufacturer’s declaration - electromagnetic emissions RF emissions Class A The pump is suitable for use in all establishments other than domestic and those directly connected CISPR - 11 to the public low-voltage power supply network that supplies buildings used for domestic Harmonic emissions Class A purposes.

  • Seite 27: Guidance And Manufacturer's Declaration - Electromagnetic Immunity

    Guidance and manufacturer’s declaration - electromagnetic immunity The pump is intended for use in the electromagnetic environment specified below. The customer or the user of the pump should assure that it is used in such an environment. Immunity IEC 60601 Test Compliance Electromagnetic environment - guidance Test...
  • Seite 28 Recommended separation distances between portable and mobile RF communications equipment and the pump The pump is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. The customer or the user of the pump can help prevent electromagnetic interference by maintaining a minimum distance between portable and mobile RF communications equipment (transmitters) and the pump as recommended below, according to the maximum output power of the communications equipment.
  • Seite 29 Guidance and manufacturer’s declaration - electromagnetic immunity The pump is intended for use in the electromagnetic environment specified below. The customer or the user of the pump should assure that it is used in such an environment. Immunity Test IEC 60601 Test Compliance Electromagnetic environment - Level...
  • Seite 30 Intentionally left blank...
  • Seite 31 Deutsch...

  • Seite 32: Absichtlich Freigelassen

    Absichtlich freigelassen...
  • Seite 33 Flowtron Excel-Kompressor........
  • Seite 34 Absichtlich freigelassen...

  • Seite 35: Allgemeine Sicherheitsvorschriften

    Tragbare HF-Kommunikationsgeräte (einschließlich Peripheriegeräte wie Antennenkabel und externe Antennen) dürfen in keinem geringeren Abstand als 30 cm (12 Zoll) zu Komponenten des Flowtron Excel (ACS550), einschließlich vom Hersteller spezifizierter Kabel, verwendet werden. Andernfalls kann es an diesem Gerät zu Funktionsbeeinträchtigungen kommen.

  • Seite 36: Umweltschutz

    • Ausführliche Informationen zu EMV erhalten Sie vom Kundendienst von ArjoHuntleigh. Erwartete Lebensdauer Der Flowtron Excel-Kompressor hat eine erwartete Lebensdauer von sieben Jahren. Um den Zustand des Kompressors zu erhalten, sollte der Kompressor innerhalb der von ArjoHuntleigh empfohlenen Zeitabstände regelmäßig gewartet werden.

  • Seite 37: Einführung

    Das Flowtron Excel-System sollte als Teil eines verordneten Pflegeplans angewendet werden (siehe „Indikationen“ auf Seite 3). Über Flowtron Excel Der Flowtron Excel-Kompressor arbeitet mit einem automatischen zeitgesteuerten Zyklus von 60 Sekunden, davon ca. 12 Sekunden zum Aufpumpen, gefolgt von ca. 48 Sekunden Luftablass.
  • Seite 38 Tragegriff Druckanzeige Ein Bein Modus-Taste und Betriebsanzeige Manschette Anschlüsse: Netzschalter Pressure Control (Druckkontrolle) Flowtron Excel-Kompressor – Vorderansicht...

  • Seite 39: Klinische Anwendungsbereiche

    2. Klinische Anwendungsbereiche Indikationen Die Anwendung des Flowtron Excel-Systems dient der Vorbeugung einer tiefen Beinvenenthrombose (TVT) in Verbindung mit einem individuellen Überwachungsprogramm. Dieses System stellt einen Teil der Behandlungsstrategie gegen TVT dar. Wenn sich der Zustand des Patienten verändert, sollte die gesamte Behandlungsstrategie vom behandelnden Arzt erneut überprüft werden.

  • Seite 40: Richtlinien Und Empfehlungen

    5. Das Flowtron Excel-System sollte MIT VORSICHT EINGESETZT WERDEN bei Patienten mit: • Gefühllosen Gliedmaßen. • Diabetes. • Durchblutungsstörungen. • Überempfindliche oder beschädigte Haut. Dies sind lediglich Richtlinien und sollten kein ärztliches Urteil und die Erfahrung eines Arztes ersetzen. Richtlinien und Empfehlungen •...

  • Seite 41: Systemeinstellung

    3. Systemeinstellung Installieren des Befestigen Sie den Kompressor mit der Betthalterung am Bettgestell oder stellen Sie ihn auf den Boden unter das Bett. Kompressors Anwendung der 1. Überprüfen Sie, ob der Netzschalter am Kompressor auf Aus ( ) gestellt ist. Manschette 2.

  • Seite 42: Vorabkontrolle

    4. Vorabkontrolle Stellen Sie vor dem Einschalten des Flowtron Excel- Systems sicher, dass: • die Druckkontrolle (Pressure Control Knob) auf die mittlere Position mit der Markierung 40 mmHg eingestellt ist. • die Manschetten korrekt, eng anliegend und faltenfrei am Bein des Patienten angebracht wurden.

  • Seite 43: Bedienung

    Kompressors während des Einsatzes verändert, schlagen Sie unter „Fehlerbehebung – Alarmzustand“ auf Seite 11 dieser Bedienungsanleitung nach, bevor Sie einen Service-Techniker anrufen oder Ihr ArjoHuntleigh- Vertriebsbüro vor Ort kontaktieren. Ein Verlust der Stromzufuhr führt zum Anhalten der Behandlung. Ausschalten Schalten Sie den Netzschalter auf (Aus ).

  • Seite 44: Druckeinstellung

    Uhrzeigersinn wird er gesenkt. Die empfohlene Druckeinstellung beträgt 40 mmHg. Wenden Sie alternativ den vom behandelnden Arzt vorgeschriebenen Druck an. Das Druckkontrollsystem des Flowtron Excel- Kompressors ist unabhängig vom Druckregel- und Druckversorgungssystem und bietet so erhöhte Zuverlässigkeit und Sicherheit. Die Digitalanzeige zeigt...

  • Seite 45: Dekontaminierung

    Wenn Sie sich unsicher sind, wenden Sie sich an Ihren örtlichen Spezialisten für Krankenhaushygiene. Der Flowtron Excel-Kompressor sollte während dem Einsatz routinemäßig zwischen Patienten und in regelmäßigen Abständen dekontaminiert werden, wie es bei allen wiederverwendbaren medizinischen Geräten der guten Praxis entspricht.

  • Seite 46: Routinemäßige Wartungs- Und Pflegemaßnahmen

    Personal von ArjoHuntleigh zur Reparatur des Systems erforderlich sind. ArjoHuntleigh empfiehlt, dass der Flowtron Excel- Wartungsintervalle Kompressor alle 12 Monate durch einen von ArjoHuntleigh autorisierten Service-Vertreter gewartet wird. Flowtron Excel- Kompressor Überprüfen Sie alle elektrischen Anschlüsse und Allgemeine Pflege, Stromkabel auf übermäßige Abnutzungserscheinungen.

  • Seite 47: Fehlerbehebung - Alarmzustand

    9. Fehlerbehebung – Alarmzustand Das Flowtron Excel-System verfügt über einen akustischen und optischen Alarm. Wenn ein Problem auftritt, erfasst das System den Fehler und lässt kurz eine Meldung auf der Druckanzeige an der Vorderseite blinken. Besteht der gleiche Fehler nach zehn aufeinanderfolgenden Aufpumpvorgängen immer noch, ertönt der akustische Alarm und eine Meldung blinkt ununterbrochen auf der...

  • Seite 48: Fehlerbehebung

    Fehlerbehebung Anzeige Problem Abhilfemaßnahme Keine Anzeigen, 1. Stromausfall. 1. Stromzufuhr prüfen. keine Indikationen, Stromkabel prüfen. kein Betrieb 2. Sicherung durchgebrannt. 2. Wenden Sie sich an einen Servicetechniker. Gelbe LED auf der Interner Elektronikfehler KOMPRESSOR NICHT VERWENDEN. Oberseite blinkt Wenden Sie sich an einen (ca.

  • Seite 49: Zubehörteile

    10. Zubehörteile MANSCHETTEN UND SCHLÄUCHE Manschette Größe Beschreibung Artikelnr. DVT10 Umfang Bis zu 43 cm (17 Zoll) Wadenmanschette, Standard DVT10S Umfang Bis zu 43 cm (17 Zoll) Wadenmanschette (steril) DVT20 Umfang Bis zu 58 cm (23 Zoll) Wadenmanschette, groß DVT30 Umfang Bis zu 71 cm (28 Zoll) Oberschenkelmanschette, Standard...

  • Seite 50: Technische Daten

    11. Technische Daten Kompressor Modell: Flowtron Excel UK/AUS Philippinen Japan Artikelnummern: 247003 – UK 247016 247026 24700 247020 247001 247003AU – 9KSA 247004 (247EUR) – Betriebsspannung: 230 V 230 V 220 V 120 V 100 V 100 V Netzfrequenz: 50 Hz...

  • Seite 51: Leitfaden Und Herstellererklärung - Elektromagnetische Emissionen

    Symbole Das Betriebspersonal muss dieses Dokument (Bedienungsanleitung) Stromversorgung: Nicht mit dem vor dem Einsatz durchlesen. Trennt das Gerät Hausmüll (Aus) Anmerkung: Dieses Symbol ist auf vom Stromnetz entsorgen dem Produktetikett blau dargestellt. Bezüglich elektrischen Schocks, Feuer und mechanischen Gefahren nur entsprechend Stromversorgung: CAN/CSA-C22.2 Nr.

  • Seite 52: Leitfaden Und Herstellererklärung - Elektromagnetische Störfestigkeit

    Leitfaden und Herstellererklärung – elektromagnetische Störfestigkeit Der Kompressor ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Nutzer des Kompressors muss dafür sorgen, dass das Produkt in einer solchen Umgebung genutzt wird. Unempfindlich IEC 60601 Konformitätswert Elektromagnetische Umgebung –...

  • Seite 53: Empfohlene Schutzabstände Zwischen Tragbaren Und Mobilen Hf-Kommunikationsgeräten Und Dem Kompressor

    Empfohlene Schutzabstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem Kompressor Der Kompressor ist für den Bereich in einer elektromagnetischen Umgebung bestimmt, in der die HF-Störgrößen kontrolliert sind. Der Kunde oder der Benutzer des Kompressors kann elektromagnetische Störungen vermeiden, indem er den unten angegeben Mindestabstand zwischen tragbaren und mobilen HF-Kommunikationsgeräten (Sendern) und dem Kompressor abhängig von der Ausgangsleistung des Kommunikationsgerätes einhält.
  • Seite 54 Leitfaden und Herstellererklärung – elektromagnetische Störfestigkeit Der Kompressor ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Nutzer des Kompressors muss dafür sorgen, dass das Produkt in einer solchen Umgebung genutzt wird. Unempfindlichkeitsprüfung IEC 60601 Konformitätswert Elektromagnetische Prüfwert...
  • Seite 55 Español...
  • Seite 56 Intencionalmente vacío...
  • Seite 57 Compresor Flowtron Excel ........
  • Seite 58 Intencionalmente vacío...

  • Seite 59: Normas Generales De Seguridad

    (incluidos los periféricos, como los cables de antena y las antenas externas) deberá ser superior a 30 cm (12 in) con respecto a cualquier pieza del sistema Flowtron Excel (ACS550), incluidos los cables especificados por el fabricante. En caso contrario, se podría degradar el rendimiento de este equipo.

  • Seite 60: Protección Medioambiental

    El desecho incorrecto de este equipo y de sus componentes, en concreto sus baterías y otros componentes eléctricos, podrá producir sustancias contaminantes para el medio ambiente. A fin de reducir al mínimo estos peligros, póngase en contacto con ArjoHuntleigh para solicitar información sobre cómo desechar correctamente el equipo.

  • Seite 61: Introducción

    Si tiene alguna dificultad a la hora de configurar o utilizar el sistema Flowtron Excel, póngase en contacto con su oficina de ventas de ArjoHuntleigh, que se indica al final de este manual.
  • Seite 62 Asa de transporte Pantalla de presión Una sola pierna Botón de modo e indicador Prenda manguera Interruptor de corriente Regulador de presión Compresor Flowtron Excel - Vista frontal...

  • Seite 63: Aplicaciones Clínicas

    2. Aplicaciones clínicas Indicaciones El uso del sistema Flowtron Excel es la prevención de la trombosis venosa profunda (TVP) junto con un programa de supervisión individualizado. Este sistema constituye un solo aspecto de la estrategia de prevención de la TVP; si el estado del paciente varía, el médico correspondiente debe revisar toda la terapia.

  • Seite 64: Pautas Y Recomendaciones

    • ArjoHuntleigh no recomienda el uso de medias de compresión con su sistema. Si han sido prescritas por el médico, este deberá asegurarse de que el paciente mide, elige y lleva la media de compresión adecuada.

  • Seite 65: Configuración Del Sistema

    3. Configuración del sistema Instalación del Acople el compresor al armazón de la cama utilizando el colgador para cama, o coloque el compresor en el suelo compresor debajo de la cama. Aplicación de la 1. Asegúrese de que el interruptor de alimentación del compresor está...

  • Seite 66: Comprobación Antes De Su Uso

    4. Comprobación antes de su uso Antes de encender el sistema Flowtron Excel, asegúrese de que: • El regulador de presión se ha ajustado en la posición media marcada 40 mmHg • Las prendas se han aplicado en las piernas del paciente correctamente, ceñidas y sin pliegues ni...

  • Seite 67: Funcionamiento

    11 de estas IDU antes de llamar a un técnico de mantenimiento o ponerse en contacto con su oficina de ventas local de ArjoHuntleigh. Un corte de alimentación interrumpirá la terapia. Cierre Gire el interruptor de encendido en la posición de apagado ).

  • Seite 68: Ajuste De La Presión

    El sistema de monitorización de la presión del compresor Flowtron Excel es independiente del sistema de control y suministro de la presión, lo que proporciona una mayor fiabilidad y seguridad. La pantalla digital indica la presión real que se suministra a las prendas y proporciona información inmediata y continua sobre el rendimiento...

  • Seite 69: Descontaminación

    Si no está seguro, pida consejo a su especialista local en control de infecciones. El compresor Flowtron Excel deberá descontaminarse periódicamente entre utilizaciones por distintos pacientes y a intervalos regulares cuando esté en uso, tal y como está...

  • Seite 70: Mantenimiento Periódico

    Reparaciones de mantenimiento, listas de componentes y demás información necesaria para que el personal capacitado de ArjoHuntleigh pueda reparar el sistema. ArjoHuntleigh recomienda que un agente de servicio técnico Mantenimiento autorizado de ArjoHuntleigh lleve a cabo el mantenimiento programado del compresor Flowtron Excel cada 12 meses.

  • Seite 71: Resolución De Problemas - Estado De Alarma

    9. Resolución de problemas - Estado de alarma El sistema Flowtron Excel incorpora una alarma sonora y visual. Si se produce un problema, el sistema detectará el fallo y mostrará brevemente un mensaje parpadeante en la pantalla. Si el mismo fallo continúa durante 10 inflados sucesivos, se emitirá un alarma sonora y un mensaje parpadeante permanecerá...

  • Seite 72: Localización Y Reparación De Averías

    Localización y reparación de averías Pantalla Problema Acción correctiva necesaria Sin pantallas, 1. Fallo de alimentación. 1. Compruebe el suministro eléctrico sin indicaciones, de la red. sin funcionamiento Compruebe el cable de alimentación. 2. Se ha fundido el fusible. 2. Llame al servicio técnico. El LED amarillo del Fallo electrónico interno NO UTILICE EL COMPRESOR.

  • Seite 73: Accesorios

    10. Accesorios PRENDAS Y TUBOS Nº. art. Tamaño Descripción prenda DVT10 Circunferencia Hasta 43 cm (17 in) Prenda de pantorrilla estándar DVT10S Circunferencia Hasta 43 cm (17 in) Prenda para pantorrilla estándar (estéril) DVT20 Circunferencia Hasta 58 cm (23 in) Prenda de pantorrilla grande DVT30 Circunferencia...

  • Seite 74: Especificaciones Técnicas

    11. Especificaciones técnicas Compresor Modelo: Flowtron Excel Referencias: Reino Unido / Arabia Filipinas EE. UU. Japón Australia Saudí 247003 - UK 247009 247020 247001 247016 247026 247003AU - 247004 (247EUR) - EU Tensión de alimentación: 230 V 230 V 220 V...

  • Seite 75: Orientación Y Declaración Del Fabricante: Emisiones Electromagnéticas

    rendimiento inicial puede verse afectado. Conéctela a la fuente de alimentación y déjela en funcionamiento aproximadamente 30 minutos antes de usarla. Símbolos El operador debe leer este Potencia: documento (Instrucciones de desconectada No desechar en uso) antes de comenzar. de la unidad contenedores de (Apagado) Nota: este símbolo se muestra en...
  • Seite 76 Orientación y declaración del fabricante: emisiones electromagnéticas Emisiones de RF Clase A El compresor es adecuado para su uso en todos los establecimientos excepto los domésticos y CISPR - 11 aquellos conectados directamente a la red de suministro eléctrico público de baja tensión que Emisiones Clase A abastece a edificios utilizados con fines...
  • Seite 77 Orientación y declaración del fabricante: inmunidad electromagnética El compresor se ha diseñado para su uso en los entornos electromagnéticos que se indican a continuación. El cliente o usuario del compresor debe asegurarse de usarlo en dicho entorno. Prueba de Nivel de prueba Nivel de Entorno electromagnético (guía) inmunidad...
  • Seite 78 Separación recomendada entre los equipos de comunicación por RF portátiles y móviles y el compresor El compresor está pensado para su uso en un entorno electromagnético donde las interferencias de RF radiada se encuentren bajo control. El cliente o el usuario del compresor puede ayudar a evitar las interferencias electromagnéticas manteniendo una distancia mínima entre los equipos de comunicaciones por RF portátiles y móviles (transmisores) y el compresor según las siguientes recomendaciones, de acuerdo con la potencia máxima de salida de los equipos de comunicaciones.
  • Seite 79 Orientación y declaración del fabricante: inmunidad electromagnética El compresor se ha diseñado para su uso en los entornos electromagnéticos que se indican a continuación. El cliente o usuario del compresor debe asegurarse de usarlo en dicho entorno. Prueba de Nivel de prueba Nivel de Entorno electromagnético (guía) inmunidad...
  • Seite 80 Intencionalmente vacío...
  • Seite 81 Français...
  • Seite 82 Laissé vierge intentionnellement...
  • Seite 83 À propos du Flowtron Excel........
  • Seite 84 Laissé vierge intentionnellement...

  • Seite 85: Consignes Générales De Sécurité

    être utilisés à moins de 30 cm (12 po) de toute partie du Flowtron Excel (ACS550), y compris les câbles spécifiés par le fabricant. Dans le cas contraire, les performances de cet équipement pourraient être dégradées.

  • Seite 86: Protection De L'environnement

    Durée de vie prévue La durée d'utilisation prévue de la pompe Flowtron Excel est de sept ans. Pour maintenir la pompe en bon état, veillez à ce que l'entretien de la pompe soit effectué régulièrement, conformément au calendrier recommandé par ArjoHuntleigh.

  • Seite 87: Introduction

    (TVP). Les attelles sont à usage unique et individuel. Elles ne sont pas destinées à être utilisées lors de soins à domicile. Le système Flowtron Excel doit être utilisé dans le cadre d’un plan de soins prescrit (voir « Indications » à la page 3).
  • Seite 88 Poignée de transport Affichage de la pression Bouton et témoin du mode de jambe unique Connecteurs pour attelles Interrupteur secteur Réglage de la pression Pompe Flowtron Excel – Vue avant...

  • Seite 89: Applications Cliniques

    Les indications ci-dessus constituent uniquement des directives et ne doivent pas remplacer un jugement clinique. Contre-indications Le système Flowtron Excel ne doit pas être utilisé dans les cas suivants : 1. Artériosclérose grave ou autres maladies vasculaires ischémiques.

  • Seite 90: Directives Et Recommandations

    être signalé au personnel soignant. • Le système Flowtron Excel doit être appliqué aux Prophylaxie de la TVP patients avant toute opération et avant l'induction de l'anesthésie.

  • Seite 91: Installation Du Système

    3. Installation du système Installation de la Fixez la pompe au cadre du lit à l'aide du support de lit, ou placez la pompe sur le sol sous le lit. pompe Pose des attelles 1. Vérifiez que le l'interrupteur secteur de la pompe se trouve sur la position d'arrêt ( 2.

  • Seite 92: Contrôle Avant Utilisation

    4. Contrôle avant utilisation Avant la mise sous tension du système Flowtron Excel, assurez-vous que : • Le bouton de réglage de la pression a été placé en position moyenne, c'est-à-dire 40 mmHg • Les attelles ont été correctement appliquées aux jambes du patient, bien ajustées et sans plis.

  • Seite 93: Fonctionnement

    à la section « Dépannage – Condition d'alarme » à la page 11 de cette notice d’utilisation, avant d’appeler un technicien de maintenance ou de contacter votre bureau de vente ArjoHuntleigh local. Une coupure d'alimentation secteur suspendra la thérapie. Arrêt Commutez l'interrupteur sur la position d'arrêt (...

  • Seite 94: Réglage De La Pression

    Le système de contrôle de la pression de la pompe Flowtron Excel est indépendant du système de contrôle et de sortie de la pression, pour plus de fiabilité et de sécurité. L'écran numérique indique la pression réelle fournie aux attelles et livre un retour immédiat et continu concernant...

  • Seite 95: Décontamination

    En cas de doute, demandez l'avis du spécialiste chargé du contrôle des infections. La pompe Flowtron Excel doit faire l’objet d’une procédure de décontamination entre chaque patient et à une fréquence régulière en cours d’utilisation, conformément aux bonnes pratiques applicables à tous les dispositifs médicaux réutilisables.

  • Seite 96: Maintenance De Routine

    à la réparation du dispositif, confiée au personnel formé par ArjoHuntleigh , sur simple demande. ArjoHuntleigh recommande un entretien de la pompe Période d’entretien Flowtron Excel tous les 12 mois par un technicien agréé ArjoHuntleigh . Pompe Flowtron Excel Soins généraux,...

  • Seite 97: Dépannage - Condition D'alarme

    9. Dépannage – Condition d'alarme Le système Flowtron Excel comporte une alarme sonore et visuelle. En cas de problème, le système détectera une défaillance et un message clignotera brièvement sur l'affichage de la pression du panneau avant. Si la même défaillance se reproduit pendant 10 gonflages successifs, l'alarme sonore retentira et un message clignotera sur l'affichage de la pression jusqu'à...

  • Seite 98: Dépistage Des Anomalies

    Dépistage des anomalies Affichage Problème Mesure corrective Aucun affichage, 1. Panne électrique. 1. Vérifiez l'alimentation secteur. aucune indication, Vérifiez le câble d'alimentation. aucun fonctionnement 2. Le fusible a grillé. 2. Appelez le technicien de maintenance. Le témoin jaune sur Défaillance électronique interne N'UTILISEZ PAS LA POMPE.

  • Seite 99: Accessoires

    10. Accessoires ATTELLES ET TUBULURE Référence de l'attelle Dimensions Description DVT10 Circonférence jusqu'à 43 cm (17”) Attelle mollet standard DVT10S Circonférence jusqu'à 43 cm (17”) Attelles pour mollet (stérile) DVT20 Circonférence jusqu'à 58 cm (23”) Grande attelle pour mollet DVT30 Circonférence jusqu'à...

  • Seite 100: Caractéristiques Techniques

    11. Caractéristiques techniques Pompe Modèle : Flowtron Excel Références : GB/AUS Arabie Philippines Japon Saoudite 247003 – GB. 247009K 247020 247001 247016 247026 247003AU – 247004 (247EUR) – Tension d’alimentation : 230 V 230 V 220 V 120 V 100 V 100 V Fréquence d’alimentation :...
  • Seite 101 Transporter ou stocker la pompe dans des conditions de froid extrême peut altérer ses performances d'origine. La brancher à l'alimentation électrique et la laisser fonctionner pendant environ 30 minutes avant de l'utiliser Symboles L’opérateur doit lire ce document Marche : Ne jetez pas (mode d’emploi) avant utilisation.
  • Seite 102 Recommandations et déclarations du fabricant – Émissions électromagnétiques Émissions RF Classe A La pompe convient à une utilisation dans tous les établissements autres que les établissements domestiques et CISPR – 11 ceux raccordés directement au réseau public de distribution à basse tension qui alimente les immeubles à...
  • Seite 103 Recommandations et déclarations du fabricant – immunité électromagnétique La pompe est destinée à être utilisée dans l'environnement électromagnétique indiqué ci-dessous. L'acheteur ou l'utilisateur de la pompe doit s'assurer qu'elle est utilisée dans le genre d'environnement indiqué. Essai Niveau d’essai Niveau de Environnement électromagnétique –...
  • Seite 104 Distance de séparation recommandée entre les équipements de communication RF portables et mobiles et la pompe La pompe est destinée à être utilisée dans un environnement électromagnétique où les perturbations RF rayonnées sont contrôlées. L'acheteur ou l'utilisateur de la pompe peuvent empêcher les interférences électromagnétiques en maintenant une distance minimale entre les équipements de communication RF portables et mobiles (émetteurs) et la pompe, comme prescrite ci-dessous, selon la puissance d'émission maximale des équipements de communication.
  • Seite 105 Recommandations et déclarations du fabricant – immunité électromagnétique La pompe est destinée à être utilisée dans l'environnement électromagnétique indiqué ci-dessous. L'acheteur ou l'utilisateur de la pompe doit s'assurer qu'elle est utilisée dans le genre d'environnement indiqué. Essai d’immunité Niveau d’essai Niveau de Environnement CEI 60601...
  • Seite 106 Laissé vierge intentionnellement...
  • Seite 109 ..........1 Flowtron Excel ........1 .
  • Seite 111 • EN60601-1:2006/A1:2013 • IEC60601-1:2005/A1:2012 IEC60601-1-8:2012 • ANSI/AAMI ES60601-1(2005)+AMD(2012) CAN/CSA-C22.2 .60601-1(2008)+(2014) • • • • • • • • ArjoHuntleigh. ® • Flowtron Excel ( . . 30 cm (12 in) Flowtron Excel (ACS550), • • • • (iii)
  • Seite 112 • • (EMC) EMC. (EMC) • • ( . . • • (EMC), ArjoHuntleigh. Flowtron Excel ArjoHuntleigh. Flowtron Excel. ArjoHuntleigh ® ™ ArjoHuntleigh. ArjoHuntleigh. © ArjoHuntleigh 2017 (iv)
  • Seite 113 ® Flowtron Excel. Flowtron Excel, ArjoHuntleigh, (DVT). Flowtron Excel “ ” Flowtron Excel Flowtron Excel Flowtron Excel ( . . Flowtron Excel ( . . Flowtron Excel SER0019, ArjoHuntleigh.
  • Seite 114 Flowtron Excel...
  • Seite 115 Flowtron Excel (DVT) DVT. Flowtron Excel (DVT) DVT, Flowtron Excel.
  • Seite 116 Flowtron Excel • • • • • • • ArjoHuntleigh • Flowtron Excel • • • DVT.
  • Seite 117 “ ”.
  • Seite 118 Flowtron Excel , • 40 mmHg • • • • •...
  • Seite 119 (LED) “ ” (LED) “ ” “ ” ArjoHuntleigh.
  • Seite 120 30-60 mmHg. 40 mmHg. Flowtron Excel 40 mmHg 40 mmHg,...
  • Seite 121 Flowtron Excel 1.000 ppm 250 ppm 10.000 ppm 70%).
  • Seite 122 Flowtron Excel ArjoHuntleigh ArjoHuntleigh ArjoHuntleigh Flowtron Excel ArjoHuntleigh . Flowtron Excel , . .
  • Seite 123 Flowtron Excel IEC60601-1-8.
  • Seite 125 DVT10 43 cm (17”) DVT10S 43 cm (17”) DVT20 58 cm (23”) DVT30 71 cm (28”) DVT30S 71 cm (28”) DVT40 89 cm (35”) DVT60L 81 cm (32”) L501-M 43 cm (17”) L503-M 71 cm (28”) L550 (SP057) 150 cm (60”) L552 (SP061) 300 cm (118”) DVT5...
  • Seite 126 Flowtron Excel . . . 247003 - 247009K 247020 247001 247016 247026 247003AU - 247004 (247EUR) - 230 V 230 V 220 V 120 V 100 V 100 V 50 Hz 60 Hz 60 Hz 60 Hz 50 Hz 60 Hz...
  • Seite 127 CAN/CSA-C22.2 . 60601-1 E348583 (2008) + (2014) ANSI/AAMI CAN/CSA-C22.2 No 60601-1 ES 60601-1 (2005) + AMD (2008)+(2014) and ANSI/AAMI (2012) ES 60601-1(2005) +AMD(2012) (93/42/EEC) CISPR - 11...
  • Seite 128 CISPR - 11 IEC 61000-3-2 IEC 61000-3-3...
  • Seite 129 IEC 60601 3 Vrms d = 1,2 P 150 kHz 80 MHz IEC 61000-4-6 d = 1,2 P 80 MHz 800 MHz 3 V/m 80 MHz 2,5 GHz 3 V/m d = 2,3 P 800 MHz 2,5 GHz IEC 61000-4-3 watt (W) (m).
  • Seite 130 150 kHz 80 MHz 80 MHz 800 MHz 800 MHz 2,5 GHz d = 1,2 P d = 1,2 P d = 2,3 P 0,01 0,12 0,12 0,23 0,38 0,38 0,73 watt 80 MHz 800 MHz,...
  • Seite 131 IEC 60601 ±8 kV ±8 kV (ESD) ±15 kV ±15 kV IEC 61000-4-2 30%. ±2 kV ±2 kV IEC 61000-4-4 ±1 kV ±1 kV ±1 kV IEC 61000-4-5 ±2 kV <5% U <5% U (>95% (>95% 40% U 40% U (60% (60% IEC 61000-4-11...
  • Seite 133 Italiano...
  • Seite 134 Lasciato intenzionalmente in bianco...
  • Seite 135 Informazioni su Flowtron Excel ........
  • Seite 136 Lasciato intenzionalmente in bianco...

  • Seite 137: Sicurezza: Informazioni Generali

    I dispositivi di comunicazione portatili in radiofrequenza (comprese periferiche come cavi di antenna e antenne esterne) non devono essere utilizzati a meno di 30 cm (12") da una qualsiasi parte del sistema Flowtron Excel (ACS550), compresi i cavi specificati dal produttore. In caso contrario, potrebbe derivarne una riduzione delle prestazioni dell'apparecchio.

  • Seite 138: Tutela Dell'ambiente

    • Per ottenere informazioni dettagliate sull'EMC rivolgersi all'assistenza tecnica ArjoHuntleigh. Durata utile prevista La durata operativa prevista della pompa Flowtron Excel è di sette anni. Per mantenere la pompa in buone condizioni, effettuare la manutenzione prevista in modo regolare secondo il programma consigliato da ArjoHuntleigh.

  • Seite 139: Introduzione

    Flowtron Excel gambale per circa 12 secondi e sgonfiandolo per circa 48 secondi. Il sistema Flowtron Excel può essere utilizzato su pazienti che rischiano di sviluppare una trombosi venosa profonda, in combinazione con interventi sistemici (per es. terapia anticoagulante) per il paziente ad alto rischio.
  • Seite 140 Maniglia di trasporto Display pressione Pulsante e indicatore modalità gamba singola Gambale Connettori Interruttore di alimentazione Regolatore pressione Pompa Flowtron – Vista anteriore...

  • Seite 141: Applicazioni Cliniche

    2. Applicazioni cliniche Indicazioni L’uso del sistema Flowtron Excel serve per prevenire la trombosi venosa profonda (TVP) in combinazione con un programma di monitoraggio individuale. Questo sistema rappresenta solo un aspetto della strategia per la trombosi venosa profonda (TVP); pertanto, se le condizioni del paziente dovessero cambiare, il medico che ha prescritto l'intero regime terapeutico dovrà...

  • Seite 142: Linee Guida E Raccomandazioni

    • Se necessario, fornire al paziente indicazioni sull'uso corretto del sistema, sullo scopo della terapia e sugli eventuali problemi che devono essere segnalati al personale infermieristico. • Applicare il sistema Flowtron Excel sul paziente in Profilassi della TVP fase pre-operatoria, prima della somministrazione dell’anestesia.

  • Seite 143: Impostazione Del Sistema

    3. Impostazione del sistema Installazione Fissare la pompa alla struttura del letto usando l'apposita staffa oppure posizionare la pompa sul pavimento sotto dell'unità di controllo al letto. Applicazione dei 1. Verificare che l'interruttore di alimentazione della pompa sia in posizione di spegnimento ( gambali 2.

  • Seite 144: Controllo Pre-Uso

    4. Controllo pre-uso Prima di accendere il sistema Flowtron Excel, accertarsi che: • Il selettore della pressione si trovi in posizione intermedia, contrassegnata 40 mmHg • I gambali siano stati applicati correttamente alle gambe del paziente, aderendovi perfettamente senza grinze o pieghe.

  • Seite 145: Funzionamento

    “Risoluzione dei problemi – Condizione di allarme” a pagina 11 del presente manuale prima di contattare l'assistenza o l'ufficio vendite locale ArjoHuntleigh. L'interruzione dell'alimentazione di rete sospende la terapia. Spegnimento Portare l'interruttore di alimentazione in posizione di spegnimento ( ).

  • Seite 146: Regolazione Della Pressione

    In alternativa, utilizzare il valore di pressione prescritto dal medico curante. Il sistema di monitoraggio della pressione della pompa Flowtron Excel è indipendente dal sistema di regolazione ed erogazione della pressione, garantendo una maggiore affidabilità e sicurezza. Il display digitale...

  • Seite 147: Decontaminazione

    In caso di incertezza, consultare uno specialista nel controllo delle infezioni. La pompa Flowtron Excel deve essere sempre decontaminata prima dell’utilizzo su un altro paziente e a intervalli regolari durante l'uso, come avviene per tutti gli strumenti medicali riutilizzabili.

  • Seite 148: Manutenzione Ordinaria

    ArjoHuntleigh per la manutenzione, elenchi dei componenti o altre informazioni, per consentire ai tecnici qualificati di riparare il sistema. ArjoHuntleigh raccomanda che la pompa Flowtron Excel Periodo di ArjoHuntleigh sia sottoposta ogni 12 mesi a manutenzione da parte manutenzione di un tecnico autorizzato.

  • Seite 149: Risoluzione Dei Problemi - Condizione Di Allarme

    9. Risoluzione dei problemi – Condizione di allarme Il sistema Flowtron Excel è dotato di un allarme acustico e visivo. Se si verifica un problema, il sistema rileva l'anomalia e visualizza brevemente un messaggio intermittente sul display della pressione collocato sul pannello anteriore.

  • Seite 150: Risoluzione Dei Problemi

    Risoluzione dei problemi Display Problema Azione correttiva Il display è vuoto, 1. Interruzione di corrente. 1. Controllare l'alimentazione elettrica. non appaiono indicazioni, Controllare il cavo di alimentazione. il sistema non funziona 2. Fusibile bruciato. 2. Contattare l'assistenza tecnica. Il LED giallo sul pannello Guasto elettronico interno NON UTILIZZARE LA POMPA.

  • Seite 151: Accessori

    10. Accessori GAMBALI E TUBI Codice del Dimensioni Descrizione gambale DVT10 Circonferenza Fino a 43 cm (17”) Gambale per polpaccio standard DVT10S Circonferenza Fino a 43 cm (17”) Gambale per polpaccio (sterile) DVT20 Circonferenza Fino a 58 cm (23”) Gambale per polpaccio taglia grande DVT30 Circonferenza Fino a 71 cm (28”)

  • Seite 152: Specifiche Tecniche

    11. Specifiche tecniche Unità di controllo Modello: Flowtron Excel Codici dei componenti: UK/AUS Filippine STATI Giappone UNITI 247003 - 247009K 247020 247001 247016 247026 Regno Unito 247003AU - Australia 247004 (247EUR) - Europa Tensione di alimentazione: 230 V 230 V...
  • Seite 153 Esporre il compressore a temperature troppo fredde durante il trasporto o la conservazione potrebbe compromettere le prestazioni iniziali. Collegare alla rete elettrica circa 30 minuti prima dell'uso. Simboli L'operatore deve leggere il Alimentazione: presente documento (Istruzioni Scollegamento Non smaltire con per l'uso) prima dell'utilizzo.
  • Seite 154 Raccomandazioni e dichiarazione del produttore: emissioni elettromagnetiche Emissioni RF Classe A La pompa è adatta all'uso in qualsiasi struttura diversa dall'ambiente domestico e in generale in CISPR - 11 tutte quelle direttamente collegati alla rete elettrica pubblica a bassa tensione che alimenta gli edifici Emissioni armoniche Classe A per uso domestico.
  • Seite 155 Raccomandazioni e dichiarazione del produttore: immunità elettromagnetica L'unità di controllo è pensata per l'utilizzo negli ambienti elettromagnetici indicati di seguito. Il cliente o l'utente dell'unità di controllo deve accertarsi di utilizzarla in tali ambienti. Test di Livello di test Livello di Ambiente elettromagnetico: immunità...
  • Seite 156 Distanze di sicurezza consigliate tra le apparecchiature di comunicazione in RF portatili e mobili e l'unità di controllo L'unità di controllo è destinata all'utilizzo in ambienti elettromagnetici in cui i disturbi RF radiati vengono controllati. Il cliente o l'utente dell'unità di controllo può contribuire a evitare le interferenze elettromagnetiche mantenendo una distanza minima tra le apparecchiature portatili e mobili (trasmettitori) per comunicazioni a radiofrequenza (RF) e l'unità...
  • Seite 157 Raccomandazioni e dichiarazione del produttore: immunità elettromagnetica L'unità di controllo è pensata per l'utilizzo negli ambienti elettromagnetici indicati di seguito. Il cliente o l'utente dell'unità di controllo deve accertarsi di utilizzarla in tali ambienti. Test di immunità Livello di test IEC Livello di conformità...
  • Seite 158 Lasciato intenzionalmente in bianco...
  • Seite 159 Nederlands...
  • Seite 160 Opzettelijk blanco gelaten...
  • Seite 161 Het Flowtron Excel-systeem ........
  • Seite 162 Opzettelijk blanco gelaten...

  • Seite 163: Algemene Veiligheid

    Draagbare RF-communicatieapparatuur (met inbegrip van randapparatuur als antennekabels en externe antennes) mag niet worden gebruikt op een afstand van minder dan 30 cm (12 inch) tot een onderdeel van de Flowtron Excel (ACS550), met inbegrip van door de fabrikant voorgeschreven kabels. Anders kan het gebeuren dat dit apparaat minder goed gaat functioneren.

  • Seite 164: Milieubescherming

    • Neem contact op met ArjoHuntleigh voor gedetailleerde informatie over EMC. Verwachte levensduur De Flowtron Excel-pomp heeft een verwachte levensduur van zeven jaar. Om de pomp in goede staat te houden moet de pomp regelmatig worden onderhouden volgens het door ArjoHuntleigh aanbevolen schema.

  • Seite 165: Inleiding

    Als u problemen ondervindt bij het instellen of het gebruik van het Flowtron Excel-systeem, neem dan contact op met uw ArjoHuntleigh-verkoopkantoor. De contactgegevens vindt u achter in deze gebruiksaanwijzing.
  • Seite 166 Handgreep Drukdisplay Eén been-knop en -lampje Manchet Aansluitingen Hoofdschakelaar Drukregeling De Flowtron Excel-pomp - Voorkant...

  • Seite 167: Klinische Toepassingen

    2. Klinische toepassingen Indicaties Het Flowtron Excel-systeem wordt toegepast ter voorkoming van diepe veneuze trombose (DVT) en wordt gecombineerd met een persoonlijk monitoringsprogramma. Dit systeem vertegenwoordigt één aspect van een DVT- programma. Als de conditie van de cliënt verandert, moet het algemene therapieregime door de behandelend arts worden herzien.

  • Seite 168: Richtsnoeren En Aanbevelingen

    Zij moeten eventuele problemen doorgeven aan het verplegend personeel. • Het Flowtron Excel-systeem moet pre-operatief bij de DVT-profylaxe cliënt worden toegepast, voorafgaand aan de narcose. • Het manchetsysteem moet na de operatie gedurende ten minste 72 uur ononderbroken worden gebruikt of totdat de cliënt weer volledig ambulant is.

  • Seite 169: Het Systeem Instellen

    3. Het systeem instellen De pomp installeren Bevestig de pomp aan het bed met het behulp van het bedhek, of zet de pomp op de grond onder het bed. Manchetten 1. Controleer of de elektriciteitsschakelaar van de pomp is uitgeschakeld en in de ‘off’ ( )-stand staat.

  • Seite 170: Controle Voor Het Gebruik

    4. Controle voor het gebruik Zorg ervoor dat de volgende dingen in orde zijn voordat u het Flowtron Excel -systeem inschakelt: • De drukregelingsknop staat op de middelste stand, namelijk op 40 mmHg • De manchetten zijn op de juiste manier om de benen van de cliënt aangebracht;...

  • Seite 171: Operation

    “Problemen oplossen - Alarmstatus” op pagina 11 in deze handleiding voordat u de hulp van een servicemonteur inroept of contact opneemt met uw ArjoHuntleigh-verkooppunt. Als de stroom uitvalt, wordt de therapie afgebroken. Uitschakelen Zet de netschakelaar in de uit-stand ( ).

  • Seite 172: De Druk Regelen

    De aanbevolen drukinstelling is 40 mmHg. Of gebruik de druk die de behandelend arts heeft voorgeschreven. Het drukmonitoringsysteem van de Flowtron Excel-pomp functioneert onafhankelijk van het drukregelings- en drukleveringssysteem, waardoor het apparaat nog betrouwbaarder en veiliger is. Het digitale display geeft de...

  • Seite 173: Reiniging En Desinfectie

    Bij twijfel moet u contact opnemen met uw plaatselijke specialist op het gebied van infectiebeheersing. De Flowtron Excel-pomp moet na gebruik bij een cliënt routinematig worden ontsmet en ook tijdens het gebruik regelmatig worden ontsmet, hetgeen de juiste procedure is voor alle herbruikbare medische hulpmiddelen.

  • Seite 174: Dagelijks Onderhoud

    ArjoHuntleigh stelt desgewenst voor reparatie van de Service apparatuur onderhoudshandboeken, onderdelenlijsten en overige noodzakelijke informatie beschikbaar voor gekwalificeerde ArjoHuntleigh -medewerkers. ArjoHuntleigh adviseert de Flowtron Excel -pomp elke Serviceperiode 12 maanden een onderhoudsbeurt te geven door een erkend technicus van ArjoHuntleigh . De Flowtron Excel-...

  • Seite 175: Problemen Oplossen - Alarmstatus

    9. Problemen oplossen - Alarmstatus Het Flowtron Excel -systeem is uitgerust met een hoorbaar en zichtbaar alarm. Als zich een probleem voordoet, detecteert het systeem de fout en geeft kort een melding op het drukdisplay op het voorpaneel. Als dezelfde fout gedurende 10 opeenvolgende opblaascycli aanhoudt, wordt een hoorbaar alarm gegeven en zal er een melding blijven knipperen op het drukdisplay tot het probleem is verholpen.

  • Seite 176: Problemen Verhelpen

    1. Stroomstoring. 1. Controleer de netvoeding. op het display, Controleer de elektriciteitskabel. geen indicaties, 2. Stop is doorgebrand. 2. Neem contact op met ArjoHuntleigh. geen activiteit Het gele LED-lampje Interne elektrische storing. DE POMP NIET GEBRUIKEN. op het bovenste paneel Neem contact op met ArjoHuntleigh.

  • Seite 177: Accessoires

    10. Accessoires MANCHETTEN EN SLANGEN Onderdeelnr. Afmetingen Beschrijving manchet DVT10 Omtrek tot 43 cm (17”) Standaard kuitmanchet DVT10S Omtrek tot 43 cm (17”) Kuitmanchet (Steriel) DVT20 Omtrek tot 58 cm (23”) Grote kuitmanchet DVT30 Omtrek tot 71 cm (28”) Standaard dijmanchet DVT30S Omtrek tot 71 cm (28”)

  • Seite 178: Technische Specificatie

    11. Technische specificatie Pomp Model: Flowtron Excel Onderdeelnummers: VK/AUS Filippijnen Japan 247003 - UK 247009K 247020 247001 247016 247026 247003AU - AUS 247004 (247EUR) - EU Voedingsspanning: 230 V 230 V 220 V 120 V 100 V 100 V Voedingsfrequentie:...
  • Seite 179 prestaties negatief worden beïnvloed. Sluit aan op de stroomvoorziening en laat aanstaan gedurende ongeveer 30 minuten voor gebruik. Symbolen De bediener moet dit document Elektriciteit: Niet met huisvuil (gebruiksaanwijzing) Schakelt de meegeven lezen voor gebruik. (Off) voeding uit. NB: Dit symbool is blauw op het productlabel.
  • Seite 180 Richtlijn en verklaring fabrikant – elektromagnetische emissies RF-emissies Klasse A De pomp is geschikt voor gebruik in alle omgevingen, behalve thuisomgevingen CISPR – 11 en omgevingen die rechtstreeks zijn aangesloten op laagspanningsnetwerken die huishoudelijk Harmonische emissies Klasse A stroom leveren. IEC 61000-3-2 Spanningsschommeling Voldoet aan...
  • Seite 181 Richtsnoer en verklaring fabrikant – elektromagnetische immuniteit De pomp is bedoeld voor gebruik in de hieronder aangegeven elektromagnetische omgeving. De klant of gebruiker van de pomp moet ervoor zorgen dat de pomp wordt gebruikt in een dergelijke omgeving. Immuniteitstest IEC 60601 Nalevingniveau Elektromagnetische omgeving –...
  • Seite 182 Aanbevolen afstand tussen draagbare en mobiele RF-communicatieapparatuur en de pomp De pomp is bedoeld voor gebruik in een elektromagnetische omgeving waarin uitgestraalde RF-storingen worden beperkt. De klant of de gebruiker van de pomp kan elektromagnetische interferentie helpen voorkomen door een minimumafstand aan te houden tussen draagbare en mobiele RF-communicatieapparatuur (zenders) en de pomp, zoals hierna is aanbevolen, op basis van het maximale uitgangsvermogen van de communicatieapparatuur.
  • Seite 183 Richtsnoer en verklaring fabrikant – elektromagnetische immuniteit De pomp is bedoeld voor gebruik in de hieronder aangegeven elektromagnetische omgeving. De klant of gebruiker van de pomp moet ervoor zorgen dat de pomp wordt gebruikt in een dergelijke omgeving. Immuniteitstest IEC 60601 Nalevingniveau Elektromagnetische omgeving –...
  • Seite 184 Opzettelijk blanco gelaten...
  • Seite 185 Svensk...
  • Seite 186 Denna sida har avsiktligen lämnats tom...
  • Seite 187 Flowtron Excel System ........
  • Seite 188 Denna sida har avsiktligen lämnats tom...

  • Seite 189: Allmän Säkerhet

    Bärbar radiokommunikationsutrustning (inklusive kringutrustning såsom antennkablar och externa antenner) ska inte användas närmare än 30 cm (12 in) till någon del av Flowtron Excel (ACS550), inklusive kablar som är specificerade av tillverkaren. Annars kan utrustningens prestanda försämras. Obs! (Gäller endast den amerikanska marknaden) •...

  • Seite 190: Produktens Livslängd

    • För närmare information om EMC, ta kontakt med ArjoHuntleighs servicepersonal. Produktens livslängd Flowtron Excel-pumpen har en förväntad livslängd på sju år. För att upprätthålla pumpens goda skick ska den genomgå service regelbundet enligt det schema som rekommenderas av ArjoHuntleigh.

  • Seite 191: Inledning

    Flowtron Excel-systemet ska användas som en del av vårdplanen (se ”Indikationer” på sidan 3). Om Flowtron Excel Flowtron Excel-pumpen fungerar med automatisk cykel på 60 sekunder bestående av en cirka 12 sekunders uppblåsning följd av en cirka 48 sekunders tömning.
  • Seite 192 Bärhandtag Tryckdisplay Enskild omgång Lägesknapp och indikator Manschett kontakter Strömbrytare Tryckreglering Flowtron Excel-pump – sedd framifrån...

  • Seite 193: Kliniska Applikationer

    2. Kliniska applikationer Indikationer Tillämpningen av Flowtron Excel-systemet är avsedd att förhindra djup ventrombos (DVT) i samband med ett individuellt övervakningsprogram. Det här systemet är en aspekt av en behandlingsstrategi för DVT. Om vårdtagarens tillstånd förändras ska vårdplanen i sin helhet ses över av den ordinerande läkaren.

  • Seite 194: Riktlinjer Och Rekommendationer

    5. Flowtron Excel-systemet ska ANVÄNDAS MED FÖRSIKTIGHET på vårdtagare som: • saknar känsel i extremiteterna • har Diabetes. • har nedsatt cirkulation • har ömtålig eller skadad hud Detta är endast riktlinjer som inte får ersätta klinisk bedömning och erfarenhet.

  • Seite 195: Systeminställning

    3. Systeminställning Montera pumpen Fäst pumpen i sängramen med hjälp av sängfästet, eller placera pumpen på golvet under sängen. Manschettapplicering 1. Kontrollera att strömbrytaren på pumpen är i läget avstängd ( 2. Ta ut manschetterna ur förpackningen och vik upp. Manschetterna är endast avsedda för enpatientsbruk.

  • Seite 196: Kontroll Före Användning

    4. Kontroll före användning Innan Flowtron Excel -systemet slås på, säkerställ att: • Tryckreglaget är ställt i mittläget med markeringen 40 mmHg • Manschetterna är korrekt fästa på vårdtagarens ben, att de är åtsittande och inte har några skrynklor eller veck.

  • Seite 197: Operation

    Om pumpens funktion ändras under pågående användning, läs ”Felsökning – Larmtillstånd” på sidan 11 i denna bruksanvisning innan du kontaktar en servicetekniker eller din lokala ArjoHuntleigh-återförsäljare. Förlust av nätspänning stoppar behandlingen. Stänga av Ställ strömbrytaren i läget avstängd ( ). När strömmen slås från avbryts patientbehandlingen.

  • Seite 198: Tryckinställning

    Den rekommenderade tryckinställningen är 40 mmHg. Alternativt, ställ in det tryck som den behandlande läkaren har ordinerat. Flowtron Excel-pumpens pressövervakningssystem är fristående från tryckstyrnings- och tillförselsystemet, vilket ger mer pålitlighet och säkerhet. Den digitala displayen indikerar det aktuella trycket som förs till manschetterna, och ger omedelbar och ständig feedback...

  • Seite 199: Rengöring

    Råder osäkerhet, kontakta ansvarig hygiensjuksköterska. Flowtron Excel-pumpen ska rutinmässigt rengöras mellan vårdtagare samt med regelbundna mellanrum när utrustningen används, i enlighet med god praxis för all återanvändbar medicinteknisk utrustning.

  • Seite 200: Rutinunderhåll

    Service ArjoHuntleigh servicehandböcker, komponentlistor och annan information som behövs för personal som har utbildats för att kunna reparera systemet. ArjoHuntleigh rekommenderar att Flowtron Excel - Serviceperiod ArjoHuntleigh pumpen genomgår service efter 12 månader av en servicereparatör som har godkänt. ArjoHuntleigh...

  • Seite 201: Felsökning - Larmtillstånd

    9. Felsökning – Larmtillstånd Flowtron Excel -systemet har egenskap för ljud- och visuellt larm. Om ett problem uppstår, upptäcker systemet felet och visar kort ett blinkade meddelande på frontpanelens tryckdisplay. Om samma fel kvarstår i 10 uppblåsningar i följd, avgår ljudlarmet och ett blinkande meddelande blir kvar på...

  • Seite 202: Felsökning

    Felsökning Display Problem Korrigerande åtgärd. Inga displayer, 1. Strömavbrott. 1. Kontrollera strömtillförseln. inga indikationer, Kontrollera strömkabeln. ingen funktion 2. Säkringen har löst ut. 2. Ring en servicetekniker. En gul lysdiod på den Internt elektroniskt fel ANVÄND INTE PUMPEN. övre panelen blinkar Ring en servicetekniker.

  • Seite 203: Tillbehör

    10. Tillbehör MANSCHETTER OCH SLANGAR Manschett art. nr. storlek Beskrivning DVT10 Omkrets upp till 43 cm (17”) Vadmanschett, standard DVT10S Omkrets upp till 43 cm (17”) Vadmanschett (steril) DVT20 Omkrets upp till 58 cm (23”) Stor vadmanschett DVT30 Omkrets upp till 71 cm (28”) Normal lårmanschett DVT30S Omkrets...

  • Seite 204: Tekniska Specifikationer

    11. Tekniska specifikationer Pump Modell: Flowtron Excel Artikelnummer: UK/AUS Filippinerna Japan 247003 - UK 247009K 247020 247001 247016 247026 247003AU - AUS 247004 (247EUR) - Matningsspänning: 230 V 230 V 220 V 120 V 100 V 100 V Matningsfrekvens: 50 Hz...
  • Seite 205 Anslut till strömförsörjning och låt gå i ungefär 30 minuter före användning. symboler Det här dokumentet (instruktioner för användning) Ström: Får ej slängas måste läsas av operatören Kopplar ifrån i hushållssoporna före användning. (Från) strömförsörjningen Not: Symbolen är blå på produktetiketten.
  • Seite 206 Vägledning och tillverkarens försäkran – elektromagnetisk strålning RF-emissioner Klass A Pumpen kan användas på alla slags avdelningar, med undantag för hemmamiljöer och sådana CISPR - 11 miljöer som är anslutna till allmänna lågspänningsnät som strömförsörjer bostäder. Harmoniska emissioner Klass A IEC 61000-3-2 Spänningsvariationer/ Överensstämmer...
  • Seite 207 Vägledning och tillverkarens försäkran – elektromagnetisk immunitet Pumpen är avsedd för användning i den elektromagnetiska miljö som beskrivs nedan. Kunden eller användaren av pumpen ska försäkra sig om att pumpen används i en sådan miljö. Immunitetstest IEC 60601- Överensstämme Elektromagnetisk miljö – vägledning testnivå...
  • Seite 208 Rekommenderat separationsavstånd mellan portabel och mobil utrustning för RF-kommunikation och pumpen Pumpen är avsedd för användning i en elektromagnetisk miljö där utstrålade RF-signalstörningar kan kontrolleras. Kunden eller användaren av pumpen kan hjälpa till att förhindra elektromagnetiska störningar genom att hålla ett minimiavstånd mellan portabel/mobil utrustning för RF-kommunikation (sändare) och pumpen enligt nedanstående rekommendationer, beroende på...
  • Seite 209 Vägledning och tillverkarens försäkran – elektromagnetisk immunitet Pumpen är avsedd för användning i den elektromagnetiska miljö som beskrivs nedan. Kunden eller användaren av pumpen ska försäkra sig om att pumpen används i en sådan miljö. Immunitetstest IEC 60601-testnivå Överensstämmel Elektromagnetisk miljö – senivå...
  • Seite 210 Intentionally left blank...
  • Seite 211 Fax: + 61 89337 9077 E-mail: info.france@arjo.com PORTUGAL BELGIQUE / BELGIË HONG KONG Arjo em Portugal Arjo NV/SA ArjoHuntleigh (Hong Kong) Limited MAQUET Portugal, Lda. Evenbroekveld 16 Room 411-414, 4/F, Manhattan Centre, (Distribudor Exclusivo) BE-9420 ERPE-MERE 8 Kwai Cheong Road, Kwai Chung, N.T., Rua Poeta Bocage n.º...
  • Seite 212 Hans Michelsensgatan 10 211 20 Malmö, Sweden www.arjohuntleigh.com ArjoHuntleigh is a world-leading provider of integrated products and solutions that improve the lives of patients and residents with reduced mobility. We help healthcare facilities deliver wellness and effective everyday care, early mobilisation, safe patient handling, venous thromboembolism prevention, pressure injury prevention, hygiene routines, bariatric care and diagnostics.

Inhaltsverzeichnis
