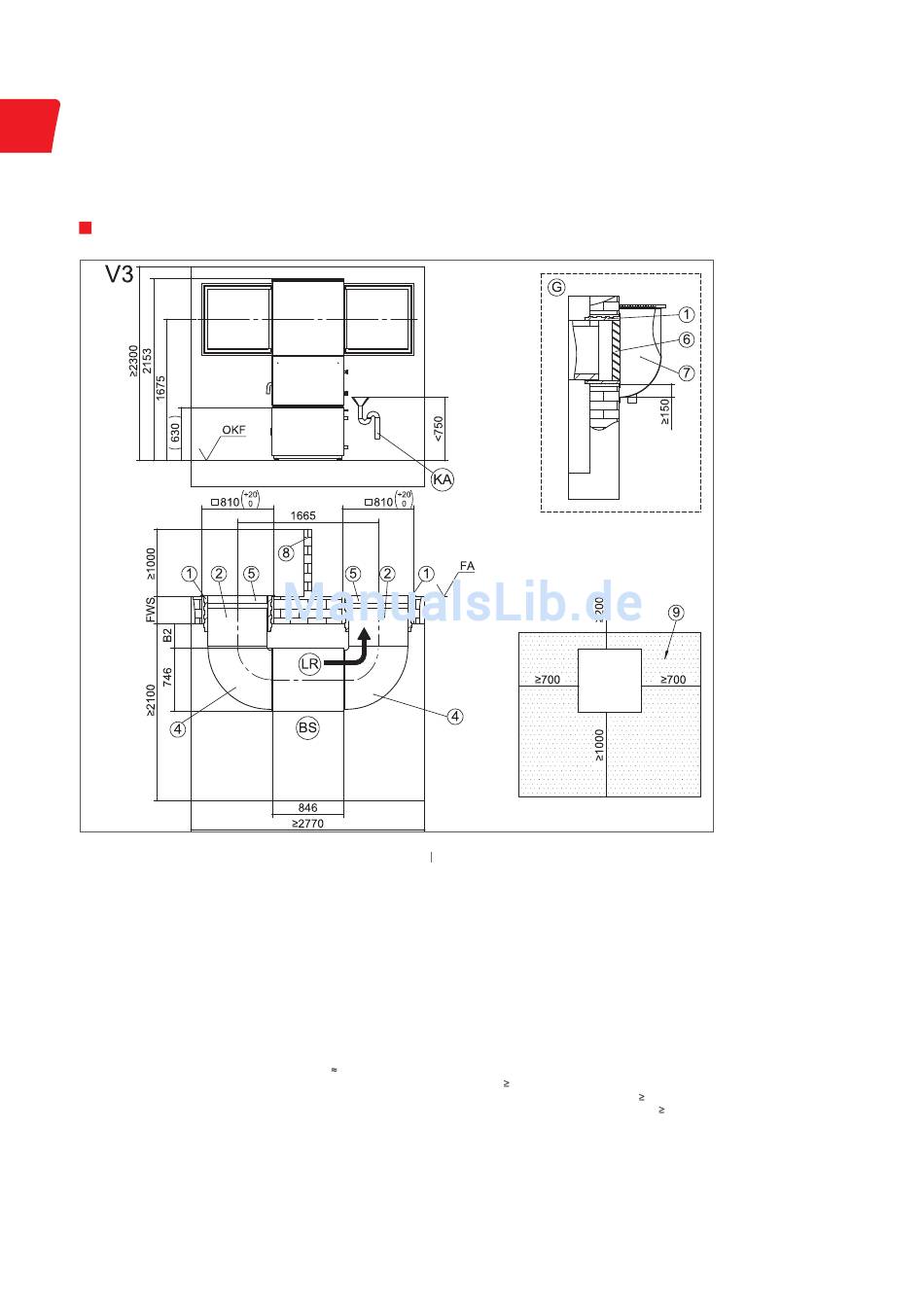

Aufstellungsplan
Aufstellungsplan Version 3
Legende:
Pos.
Bezeichnung
B2
Bei Fertigwandstärke 240 bis 320
Bei Fertigwandstärke 320 bis 400
V3
Version 3
OKF
Oberkante Fertigfußboden
FA
Fertigaußenfassade
LR
Luftrichtung
BS
Bedienseite
FWS
Fertigwandstärke
Kondensatablauf
KA
G
Detail Einbau im Lichtschacht
Kippmaß der Wärmepumpe (ohne Speicher) 1740
Achtung: Wird der Unterstellpufferspeicher durch
einen Beistellpufferspeicher ersetzt, muss von allen
Höhenkoordinaten der Wert 630 abgezogen werden.
14
Alle Maße in mm.
Maß
370
290
Pos. Bezeichnung
1
Zubehör: Wanddurchführung 800 x 800 x 420
2
Zubehör: Luftkanal 700 x 700 x 450
4
Zubehör: Luftkanalbogen 700 x 700 x 750
5
Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845 x 850
6
Einbau im Lichtschacht
Zubehör: Regenschutzgitter 845 x 850
7
bauseits: Lichtschacht mit Wasserablauf
min. freier Querschnitt 0,6 m²
8
Lufttechnische Trennung:
Tiefe: 1000
Höhe bei Lichtschachtmontage: 1000
Höhe bei Montage über Erdgleiche: 1500, 300
über Wetterschutzgitter
9
Mindestabstand für Servicezwecke
Wenn Abstände bis auf das Mindestmaß reduziert
werden, müssen die Luftkanäle eingekürzt
werden. Dies hat eine erhebliche Erhöhung des
Schalldruckpegels zur Folge!
