4.5. Anschlussplan für 230V 1N~

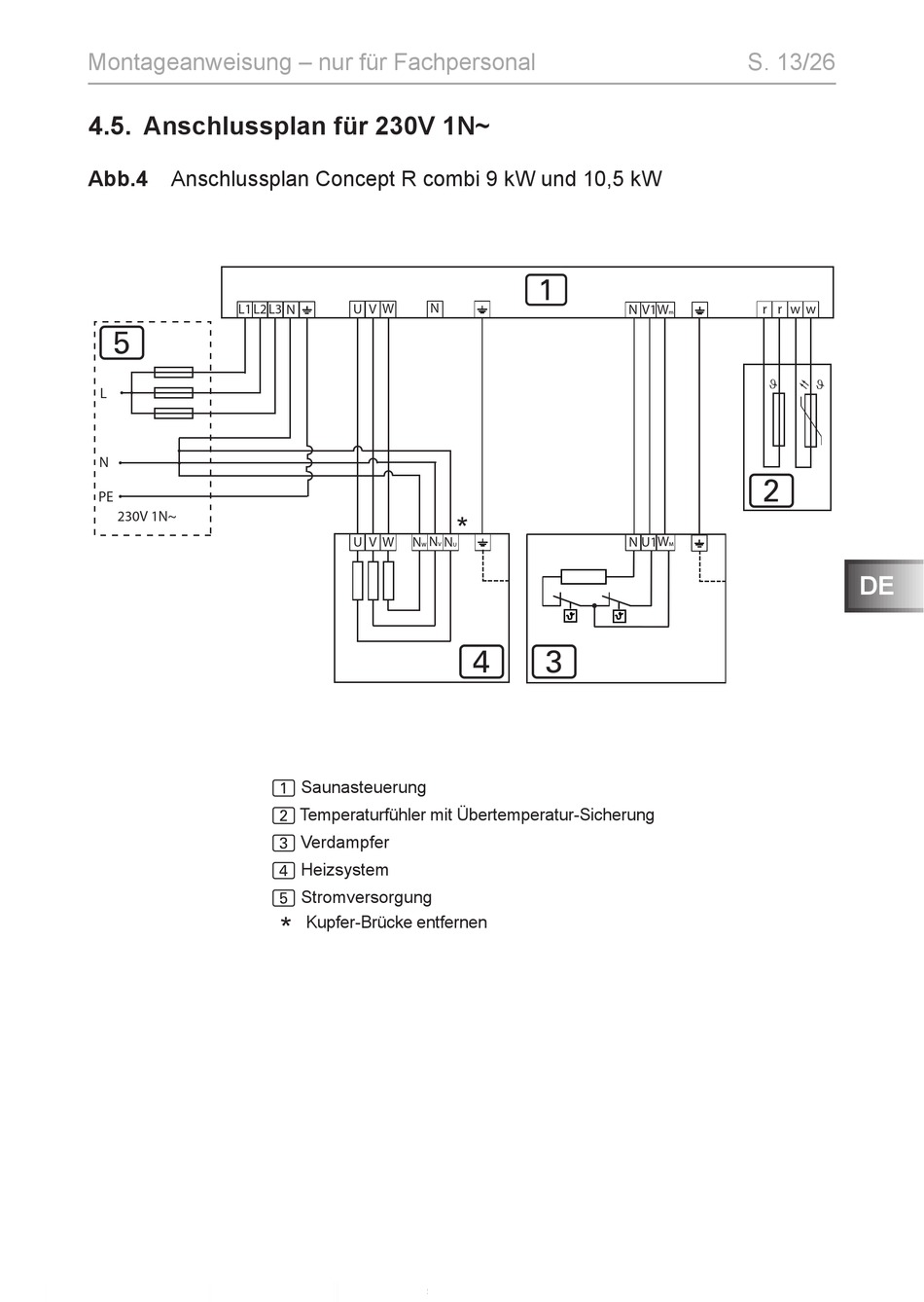

Abb.4 Anschlussplan Concept R combi 9 kW und 10,5 kW
L1 L2
5
L
N
PE
230V 1N~
N
L3 U V W
N
U V W N N
W V
1 Saunasteuerung
2 Temperaturfühler mit Übertemperatur-Sicherung
3 Verdampfer
4 Heizsystem
5 Stromversorgung
*
Kupfer-Brücke entfernen
