Montageanweisung – nur für Fachpersonal

4.4. Anschlussplan

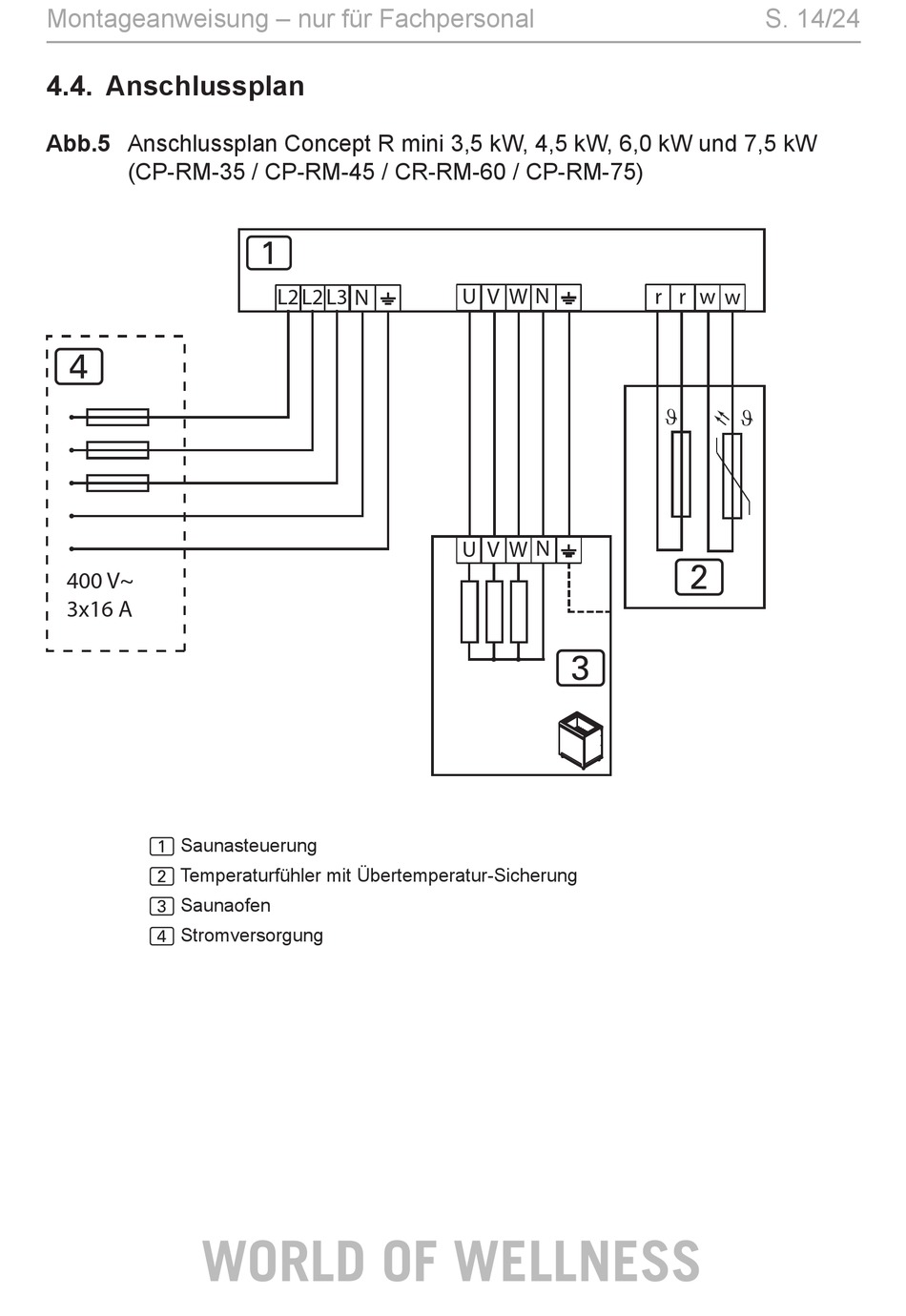

Abb.5 Anschlussplan Concept R mini 3,5 kW, 4,5 kW, 6,0 kW und 7,5 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60 / CP-RM-75)
4
400 V~
3x16 A
1 Saunasteuerung
2 Temperaturfühler mit Übertemperatur-Sicherung
3 Saunaofen
4 Stromversorgung
WORLD OF WELLNESS
1
L2 L2 L3
N
N
U V W
N
U V W
3
9 kW
10,5 kW
S. 14/24
r r w w
ϑ
ϑ
2
