Sicherheitsabstände; Höhe Verstellen - Sentiotec Concept R combi black Montage- Und Gebrauchsanweisung

Montageanweisung – nur für Fachpersonal
4.2. Sicherheitsabstände
Beachten Sie die in der Abb.1 angegebenen minimalen Sicherheitsabstände.

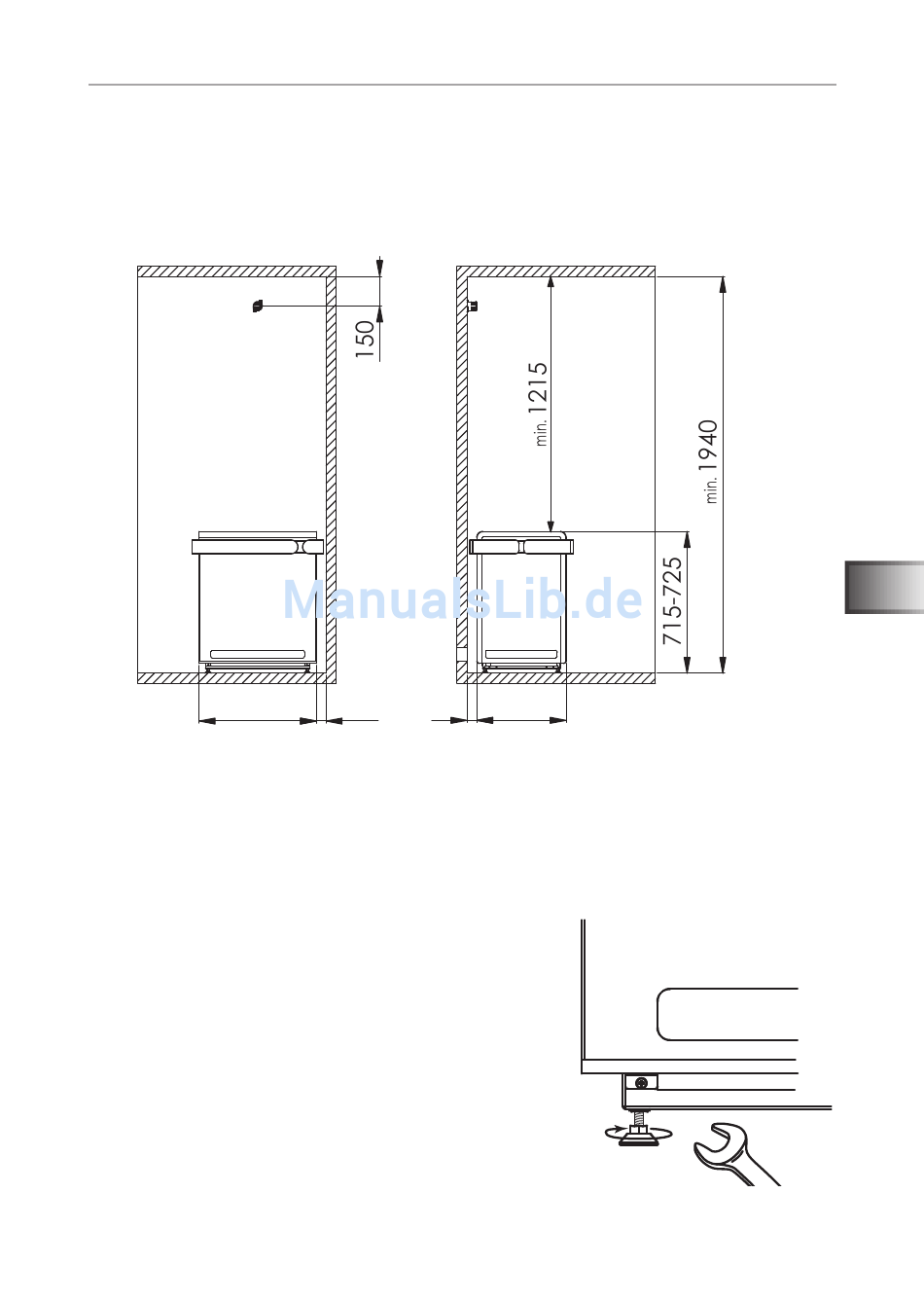

Abb.1 Sicherheitsabstände Concept R combi 9 kW und 10,5 kW
(CP-RCB-090 / CP-RCB-105)
590
4.3. Höhe verstellen
Der Saunaofen Concept R combi verfügt über höhenverstellbare Standfüße.
Dadurch kann die Höhe des Saunaofens von 715 mm bis 725 mm eingestellt
werden. Da die Höhe jedes Standfußes individuell eingestellt werden kann, ist
eine Anpassung an nicht ebene Böden möglich.
1. Lösen Sie den Standfuß des Saunaofens mit
einem Gabelschlüssel (13 mm).
2. Heben Sie den Saunaofen leicht an und dre-
hen Sie den Fuß nach rechts, um die Höhe
zu verringern. Drehen Sie nach links, um die
Höhe zu vergrößern.
3. Ziehen Sie den Standfuß mit dem Gabel-
schlüssel wieder fest.
50 50 450
min. min.
S. 11/26
Maße in mm
DE
