Monteringsanvisning endast för fackpersonal
4.5. Kopplingsschema för 230V 1N~

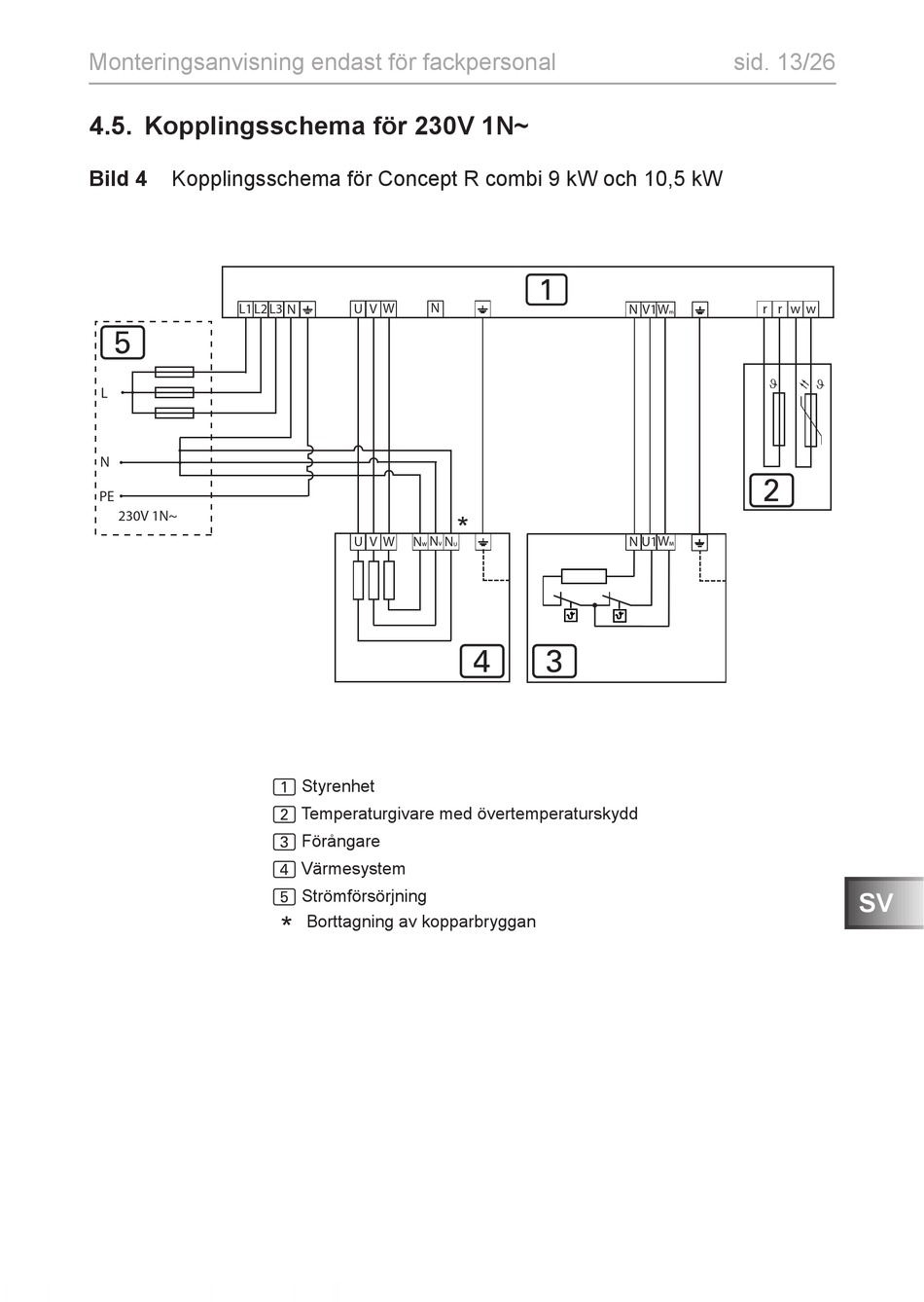

Bild 4 Kopplingsschema för Concept R combi 9 kW och 10,5 kW
L1 L2
5
L
N
PE
230V 1N~
N
L3 U V W
N
U V W N N
W V
1 Styrenhet
2 Temperaturgivare med övertemperaturskydd
3 Förångare
4 Värmesystem
5 Strömförsörjning
*
Borttagning av kopparbryggan
1
*
N
U
4 3
