Istruzioni di montaggio solo per personale specializzato

4.5. Schema di collegamento per 230V 1N~

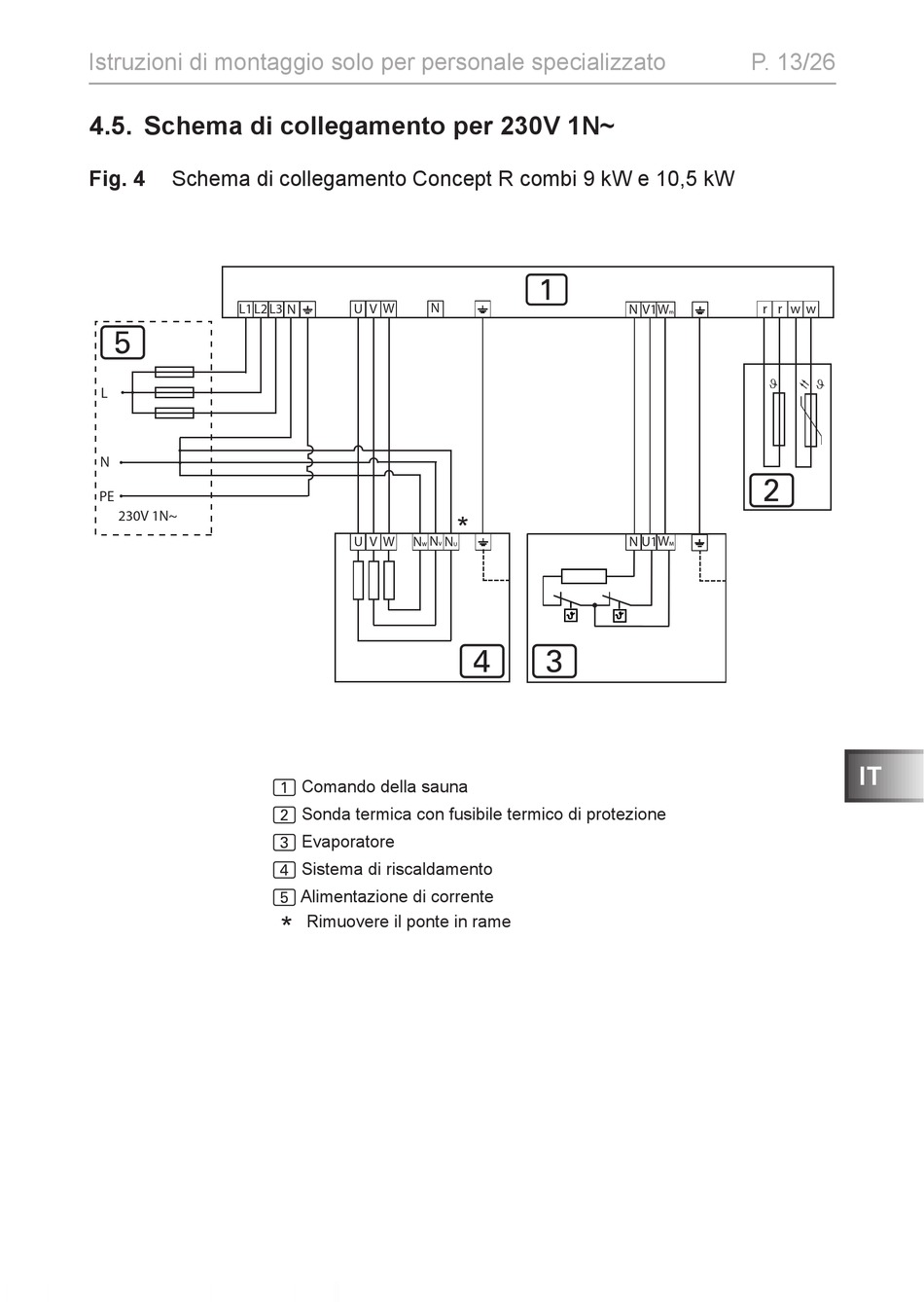

Fig. 4 Schema di collegamento Concept R combi 9 kW e 10,5 kW
L1 L2
5
L
N
PE
230V 1N~
N
L3 U V W
N
U V W N N
W V
1 Comando della sauna
2 Sonda termica con fusibile termico di protezione
3 Evaporatore
4 Sistema di riscaldamento
5 Alimentazione di corrente
*
Rimuovere il ponte in rame
1
*
N
U
4 3
