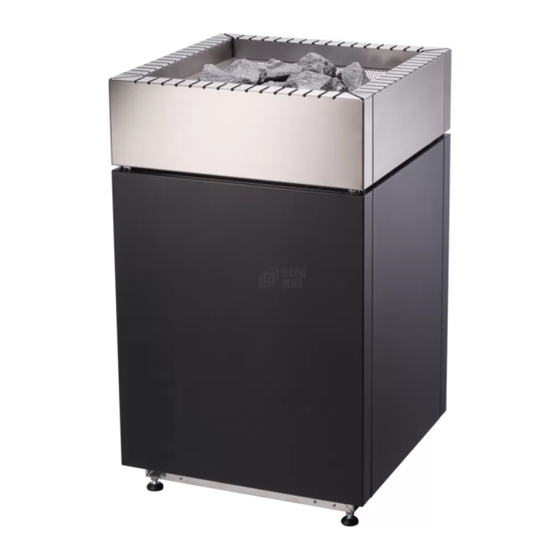

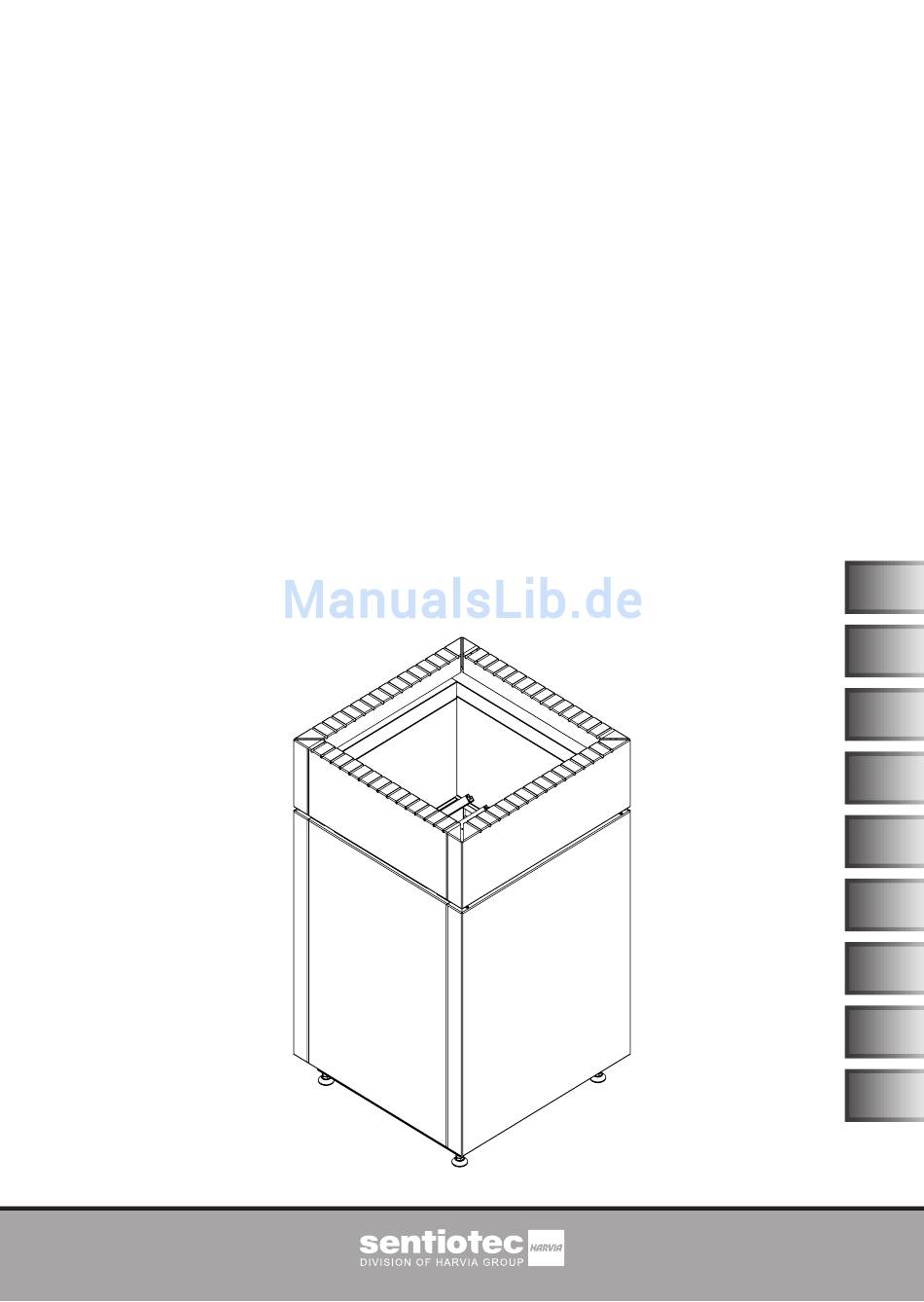

- Seite 1 Saunaofen Qube QUBE-090 / 1-028-940: Saunaofen Qube 9,0 kW QUBE-105 / 1-028-594: Saunaofen Qube 10,5 kW QUBE-120 / 1-029-871: Saunaofen Qube 12,0 kW QUBE-150 / 1-029-875: Saunaofen Qube 15,0 kW MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 11/17 Ident-Nr. QUBE-MA...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Zubehör 3.3. Produktfunktionen 4. Montage und Anschluss 4.1. Aufstellort und Fühlerposition 4.2. - Seite 3 7. Wartung 7.1. Längere Betriebspausen 7.2. Saunaofen reinigen 7.3. Saunasteine wechseln 8. Entsorgung 9. Problemlösung durch den Monteur 10. Technische Daten...
-
Seite 4: Zu Dieser Anleitung
Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit
Montage- und Gebrauchsanweisung S. 5/28 2. Wichtige Hinweise zu Ihrer Sicherheit Der Saunaofen Qube ist nach anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. 2.1. - Seite 6 Montage- und Gebrauchsanweisung S. 6/28 ● Verwenden Sie zum Anschluss des Saunaofens ausschließlich bis 150 °C temperaturbeständige Silikonleitungen. ● Installieren Sie nur einen Saunaofen in der Kabine. Der Sau- naofen Qube darf nicht gemeinsam mit anderen Sauanöfen in einer Saunakabine verwendet werden. ●...
-
Seite 7: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 7/28 2.3. Sicherheitshinweise für den Anwender ● Das Gerät darf nicht von Kindern unter 8 Jahren verwendet werden. ● Das Gerät darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähig- keiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... - Seite 8 Montage- und Gebrauchsanweisung S. 8/28 ● Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten. ● Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine halbe Stunde auf. Halten Sie sich während dieser Zeit NICHT in der Saunkabine auf.
-
Seite 9: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 9/28 3. Produktbeschreibung 3.1. Lieferumfang ● Saunaofen ● Montage- und Gebrauchsanweisung 3.2. Zubehör Zubehör Artikelnummer Abschaltwippe HT-SWL Halterungsset Ofenreling Qube (9, 10,5 kW) QUBE-HSR1 Halterungsset Ofenreling Qube (12, 15 kW) QUBE-HSR2 LINDE Holzreling Qube (9, 10,5 kW) QUBE-L1 LINDE Holzreling Qube (12, 15 kW) QUBE-L2... -
Seite 10: Montage Und Anschluss
Montageanweisung – nur für Fachpersonal S. 10/28 4. Montage und Anschluss Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des Saunaofens: WARNUNG! Stromschlag-Gefahr ● Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im spannungsfreien Zustand durch. ● Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden. -
Seite 11: Sicherheitsabstände
Montageanweisung – nur für Fachpersonal S. 11/28 4.2. Sicherheitsabstände Beachten Sie die in der Abb.1 und Abb.2 angegebenen minimalen Sicherheits- abstände. Abb.1 Sicherheitsabstände Qube 9 kW und 10,5 kW (QUBE-090 / QUBE-105) Maße in mm QUBE-090 min. min. QUBE-105... -
Seite 12: Höhe Verstellen
Montageanweisung – nur für Fachpersonal S. 12/28 Abb.2 Sicherheitsabstände Qube 12 kW und 15 kW (QUBE-120 / QUBE-150) Maße in mm QUBE-120 min. min. QUBE-150 4.3. Höhe verstellen Der Saunaofen Qube verfügt über höhenverstellbare Standfüße. Dadurch kann die Höhe des Saunaofens von 745 mm bis 755 mm eingestellt werden. Da die Höhe jedes Standfußes individuell eingestellt werden kann, ist eine Anpassung an nicht ebene Böden möglich. -
Seite 13: Anschlussplan 400V 3N
Montageanweisung – nur für Fachpersonal S. 13/28 4.4. Anschlussplan 400V 3N~ Abb.3 Anschlussplan Qube 9 kW und 10,5 kW (QUBE-090 / QUBE-105) L2 L2 ϑ ϑ 400 V~ 3x16 A 9 kW 10,5 kW 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung... - Seite 14 Montageanweisung – nur für Fachpersonal S. 14/28 Abb.4 Anschlussplan Qube 12 kW und 15 kW (QUBE-120 / QUBE-150)
-
Seite 15: Anschlussplan 230V 1N
Montageanweisung – nur für Fachpersonal S. 15/28 4.5. Anschlussplan 230V 1N~ Anschlussplan Qube 9 kW und 10,5 kW Abb.5 (QUBE-090 / QUBE-105) L1 L2 ϑ ϑ 230V 1N~ 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung 3 Saunaofen 9 kW oder 10,5 kW 4 Stromversorgung Kupfer-Brücke entfernen... -
Seite 16: Verdrahtungsschemen
Montageanweisung – nur für Fachpersonal S. 16/28 4.6. Verdrahtungsschemen QUBE-090 U V W CP-R-090 9,0 kW 9,0 kW Sauna- steuerung QUBE-105 U V W CP-R-105 10,5 kW 10,5 kW Sauna- steuerung... - Seite 17 Montageanweisung – nur für Fachpersonal S. 17/28 QUBE-120 U1V1W1 N 12,0 kW CP-R-120 12,0 kW Sauna- Leistungs- steuerung erweiterung 9 kW 3,3 kW QUBE-150 U1V1W1 N CP-R-150 15,0 kW 15,0 kW Sauna- Leistungs- steuerung erweiterung 9 kW 6 kW...
-
Seite 18: Elektrischer Anschluss
1. Lösen Sie die Schrauben 2 und 3 mit einem Schraubendreher. 2. Entfernen Sie das Abdeckblech 1. Anschluss Qube 9 kW und 10,5 kW (QUBE-090 / QUBE-105) 1. Führen Sie das Anschlusskabel durch die Durchführung 4. 2. Schließen Sie die Adern des Anschlusska- bels an den Klemmen U –... - Seite 19 Montageanweisung – nur für Fachpersonal S. 19/28 Anschluss Qube 12 kW und 15 kW (QUBE-120 / QUBE-150) 1. Führen Sie das Anschlusskabel für die Saunasteuerung durch die Durch- führung 6. 2. Schließen Sie die Adern dieses Anschlusskabels an den Klemmen U1 – V1 –...
-
Seite 20: Inbetriebnahme
Gebrauchsanweisung für den Anwender S. 20/28 5. Inbetriebnahme 5.1. Steinebehälter füllen WARNUNG! Brandgefahr durch Überhitzung Wird der Saunaofen ohne Saunasteine verwendet, erhitzen sich die Kabinenwände stark. Dadurch können Brände verursacht werden. ● Nehmen Sie den Saunaofen NIEMALS ohne Saunasteine in Betrieb. Die für Ihre Ofenleistung passende Steinmenge finden Sie im Kapitel 10. -
Seite 21: Erstmaliges Aufheizen
Gebrauchsanweisung für den Anwender S. 21/28 5.2. Erstmaliges Aufheizen VORSICHT! Rauch- und Geruchsbildung beim ersten Aufheizen Auf neuen Heizsstäben befinden sich Betriebsstoffe aus dem Fertigungs- prozess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens. Dabei ensteht Rauch und unangenehmer Geruch. Wenn Sie diese Dämpfe oder den Rauch einatmen, schadet dies Ihrer Gesundheit. -
Seite 22: Bedienung
Gebrauchsanweisung für den Anwender S. 22/28 6. Bedienung WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, entzün- den sich und verursachen Brände. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie den Saunaofen in Betrieb nehmen. -
Seite 23: Wartung
Gebrauchsanweisung für den Anwender S. 23/28 7. Wartung 7.1. Längere Betriebspausen Bei feuchten Umgebungsbedingungen oder langen Betriebspausen reichert sich Feuchtigkeit in den Heizstäben an. Dies ist ein physikalischer Vorgang und kein Fehler des Herstellers. Die Feuchtigkeit in den Heizstäben kann zum Auslösen des FI-Schutzschalters führen. -
Seite 24: Entsorgung
Gebrauchsanweisung für den Anwender S. 24/28 1. Entfernen Sie die alten Saunasteine. 2. Befreien Sie den Steinbehälter von Kalkrückständen, Staub und anderen Verunreinigungen. 3. Waschen Sie die Saunasteine vor der Verwendung gründlich mit Bürste und Wasser. Verwenden Sie keine Reinigungszusätze. 4. -
Seite 25: Problemlösung Durch Den Monteur
Gebrauchsanweisung für den Anwender S. 25/28 9. Problemlösung durch den Monteur Heizstäbe ausheizen Bei feuchten Umgebungsbedingungen oder langen Betriebspausen kann es zu einer Anreicherung von Feuchtigkeit in den Heizstäben kommen. Dies ist ein physikalischer Vorgang und kein Fehler des Herstellers. Die Feuchtigkeit in den Heizstäben kann unter Umständen zum Auslösen des FI-Schutzschalters führen. -
Seite 26: Technische Daten
Gewicht Kabinen- Mindestgröße Artikel- Leistung ohne volumen Belüftungsöffnung nummer [kW] Steine [mm] [kg] QUBE-090 9 - 14 350 x 50 QUBE-105 10,5 10 - 15 350 x 60 QUBE-120 12,0 14 - 18 350 x 70 QUBE-150 15,0 18 - 25... - Seite 27 Montage- und Gebrauchsanweisung S. 27/28 Abb.6 Abmessungen Qube 9 kW und 10,5 kW (QUBE-090 / QUBE-105) Maße in mm Abb.7 Abmessungen Qube 12 kW und 15 kW (QUBE-120 / QUBE-150) Maße in mm...
