Návod k montáži a používání pouze pro kvalifikované pracovníky

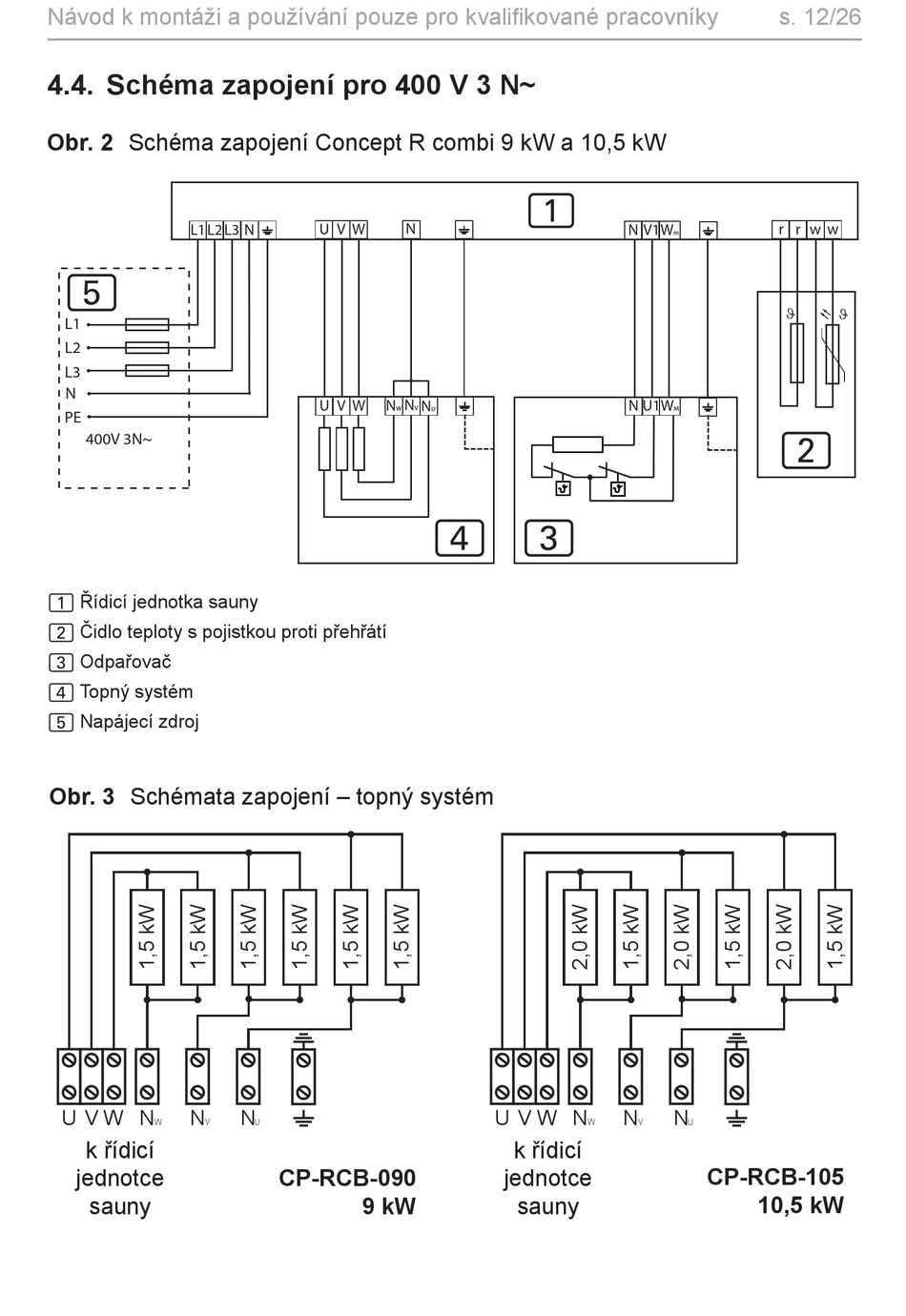

4.4. Schéma zapojení pro 400 V 3 N~
Obr. 2 Schéma zapojení Concept R combi 9 kW a 10,5 kW
L1 L2
5
L1
L2
L3
N
PE
400V 3N~
1 Řídicí jednotka sauny
2 Čidlo teploty s pojistkou proti přehřátí
3 Odpařovač
4 Topný systém
5 Napájecí zdroj
Obr. 3 Schémata zapojení – topný systém
U V W N N
W V
k řídicí
jednotce
sauny
L3 U V W
N
U V W N
N
CP-R-090
U
9,0 kW
CP-RCB-090
9 kW
1
N
N N
W V U
4 3
U V W
k řídicí
jednotce
sauny
N V1W
m
N U1W
M
N N N
W V U
CP-RCB-105
s. 12/26
r r w w
ϑ ϑ
2
CP-R-105
10,5 kW
10,5 kW
