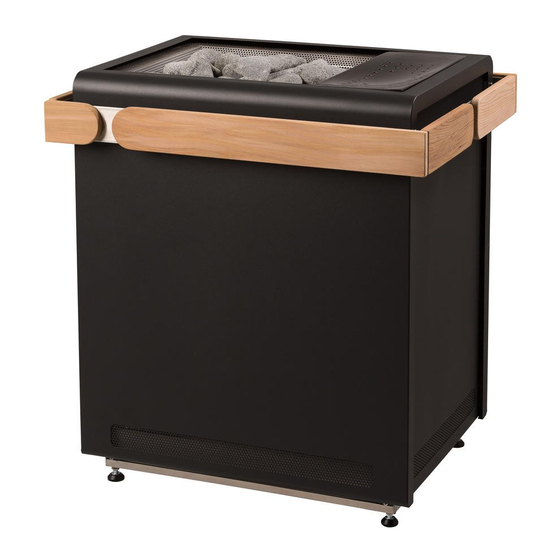

Sentiotec Concept R combi black Montage- Und Gebrauchsanweisung
Verwandte Anleitungen für Sentiotec Concept R combi black
Inhaltszusammenfassung für Sentiotec Concept R combi black
- Seite 1 Saunaofen Concept R combi black CP-RCB-090 / 1-027-775: Concept R combi 9,0 kW CP-RCB-105 / 1-027-776: Concept R combi 10,5 kW MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 12/17 Ident-Nr. CP-RCB-MA...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Zubehör 3.3. Produktfunktionen 4. Montage und Anschluss 4.1. Aufstellort und Fühlerposition 4.2. - Seite 3 7. Wartung 7.1. Längere Betriebspausen 7.2. Saunaofen reinigen 7.3. Saunasteine wechseln 7.4. Verdampferbehälter reinigen 7.5. Keramikschale reinigen 7.6. Verdampferbehälter entkalken 8. Problemlösung durch den Monteur 9. Entsorgung 10. Technische Daten 11. Abmessungen...
-
Seite 4: Zu Dieser Anleitung
Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit
Montage- und Gebrauchsanweisung S. 5/26 2. Wichtige Hinweise zu Ihrer Sicherheit Der Saunaofen Concept R combi ist nach anerkannten sicherheits- technischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher- heitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. -
Seite 6: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 6/26 2.2. Sicherheitshinweise für den Monteur ● Montage- und Anschlussarbeiten am Saunaofen dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen. -
Seite 7: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 7/26 2.3. Sicherheitshinweise für den Anwender ● Das Gerät darf nicht von Kindern unter 8 Jahren verwendet werden. ● Das Gerät darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähig- keiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... - Seite 8 Montage- und Gebrauchsanweisung S. 8/26 ● Berühren Sie niemals den Saunaofen während des Betriebs. Die Oberfläche des Saunaofens und die Saunasteine werden sehr heiß. ● Gießen Sie NIEMALS Wasser in den heißen Verdampferbehälter. Kontrollieren und befüllen Sie den Verdampferbehälter jedesmal bevor Sie den Kombi-Betrieb starten.
-
Seite 9: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 9/26 3. Produktbeschreibung 3.1. Lieferumfang ● Saunaofen ● Montage- und Gebrauchsanweisung ● Keramikschale für Kräuter und Duftstoffe 3.2. Zubehör Zubehör Artikelnummer Auto-Refill-Set CP-RC-AF Sicherheitsabschaltung CP-R-SWL Halterungsset für Ofenreling CP-R-HSR LINDE Holzreling groß CP-R-L2 WALNUSS Holzreling groß CP-R-N2 Emotion Relingset LINDE groß... -
Seite 10: Montage Und Anschluss
Montageanweisung – nur für Fachpersonal S. 10/26 4. Montage und Anschluss Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des Saunaofens: WARNUNG! Stromschlag-Gefahr ● Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im spannungsfreien Zustand durch. ● Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden. -
Seite 11: Sicherheitsabstände
Montageanweisung – nur für Fachpersonal S. 11/26 4.2. Sicherheitsabstände Beachten Sie die in der Abb.1 angegebenen minimalen Sicherheitsabstände. Abb.1 Sicherheitsabstände Concept R combi 9 kW und 10,5 kW (CP-RCB-090 / CP-RCB-105) Maße in mm min. min. 4.3. Höhe verstellen Der Saunaofen Concept R combi verfügt über höhenverstellbare Standfüße. Dadurch kann die Höhe des Saunaofens von 715 mm bis 725 mm eingestellt werden. -
Seite 12: Anschlussplan Für 400V 3N
Montageanweisung – nur für Fachpersonal S. 12/26 4.4. Anschlussplan für 400V 3N~ Abb.2 Anschlussplan Concept R combi 9 kW und 10,5 kW L1 L2 N V1W ϑ ϑ N U1W 400V 3N~ 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung 3 Verdampfer 4 Heizsystem 5 Stromversorgung Abb.3 Verdrahtungsschemen - Heizsystem... -
Seite 13: Anschlussplan Für 230V 1N
Montageanweisung – nur für Fachpersonal S. 13/26 4.5. Anschlussplan für 230V 1N~ Abb.4 Anschlussplan Concept R combi 9 kW und 10,5 kW L1 L2 N V1W ϑ ϑ 230V 1N~ N U1W 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung 3 Verdampfer 4 Heizsystem 5 Stromversorgung Kupfer-Brücke entfernen... -
Seite 14: Elektrischer Anschluss
Montageanweisung – nur für Fachpersonal S. 14/26 Abb.5 Verdrahtungsschema - Verdampfer 1 Übertemperatur-Sicherung 2 Wassermangel Sauna- steuerung 4.6. Elektrischer Anschluss 1. Lösen Sie die Schrauben 3 und 4 mit einem Schraubendreher. 2. Lösen Sie die Schrauben 1 und 5 mit einem Schraubendreher. 3. - Seite 15 Montageanweisung – nur für Fachpersonal S. 15/26 4. Führen Sie das Anschlusskabel des Heizsystems durch die Durchführung 6. 5. Schließen Sie die Adern dieses Anschlusskabels an den Klemmen U – V – W – N – PE an der Anschlussleiste 5 und an den passenden Klemmen der Saunasteuerung an.
-
Seite 16: Inbetriebnahme
Gebrauchsanweisung für den Anwender S. 16/26 5. Inbetriebnahme 5.1. Steinbehälter füllen WARNUNG! Brandgefahr durch Überhitzung Wird der Saunaofen ohne Saunasteine verwendet, erhitzen sich die Kabinenwände stark. Dadurch können Brände verursacht werden. ● Nehmen Sie den Saunaofen NIEMALS ohne Saunasteine in Betrieb. Die für Ihre Ofenleistung passende Steinmenge finden Sie im Kapitel 10. -
Seite 17: Erstmaliges Aufheizen
Gebrauchsanweisung für den Anwender S. 17/26 5.3. Erstmaliges Aufheizen VORSICHT! Rauch- und Geruchsbildung beim ersten Aufheizen Auf neuen Heizsstäben befinden sich Betriebsstoffe aus dem Fertigungs- prozess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens. Dabei ensteht Rauch und unangenehmer Geruch. Wenn Sie diese Dämpfe oder den Rauch einatmen, schadet dies Ihrer Gesundheit. -
Seite 18: Bedienung
Gebrauchsanweisung für den Anwender S. 18/26 6. Bedienung WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, entzün- den sich und verursachen Brände. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie den Saunaofen in Betrieb nehmen. -
Seite 19: Kombi-Betrieb
Gebrauchsanweisung für den Anwender S. 19/26 6.2. Kombi-Betrieb Im Kombi-Betrieb sind das Heizsystem und der Verdampfer im Betrieb. Die Temperatur in der Saunakabine ist niedriger als im finnischen Saunabetrieb (ca. 40 bis 65 °C), dafür ist die relative Luftfeuchte mit 35 % bis ungefähr 70 % wesentlich höher. - Seite 20 Gebrauchsanweisung für den Anwender S. 20/26 Verdampfer befüllen VORSICHT! Verbrühungsgefahr Wenn Sie Wasser in den heißen Verdampferbehälter gießen, ensteht heißer Dampf. ● Gießen Sie NIEMALS Wasser in den heißen Verdampferbehälter. ● Kontrollieren und befüllen Sie den Verdampferbehälter jedesmal bevor Sie den Kombi-Betrieb starten. ●...
-
Seite 21: Wartung
Gebrauchsanweisung für den Anwender S. 21/26 Verwendung von Duftstoffen und Kräutern Wenn Sie es wünschen, können Sie Duftstoffe oder getrocknete Kräuter in die Keramikschale geben. Beachten Sie dabei folgende Punkte: ● Geben Sie Duftstoffe nicht direkt in den Verdampferbehälter. ● Befüllen Sie die Keramikschale vorsichtig, damit die Duftstoffe nicht durch die Löcher der Keramikschale in den Verdampferbehälter tropfen. -
Seite 22: Verdampferbehälter Reinigen
Gebrauchsanweisung für den Anwender S. 22/26 1. Entfernen Sie die alten Saunasteine. 2. Befreien Sie den Steinbehälter von Kalkrückständen, Staub und anderen Verunreinigungen. 3. Waschen Sie die Saunasteine vor der Verwendung gründlich mit Bürste und Wasser. Verwenden Sie keine Reinigungszusätze. 4. -
Seite 23: Verdampferbehälter Entkalken
Gebrauchsanweisung für den Anwender S. 23/26 7.6. Verdampferbehälter entkalken Entkalken Sie den Verdampferbehälter nach Bedarf. Verwenden Sie dazu ein Entkalkungsmittel für Haushaltsgeräte. Beachten Sie dabei die Vorgaben und Sicherheitshinweise des Herstellers. 1. Bereiten Sie die Entkalkungslösung nach den Herstellerangaben. 2. Befüllen Sie den Verdampfer mit der Entkalkungslösung bis zur Maximalmarke. 3. -
Seite 24: Technische Daten
Montage- und Gebrauchsanweisung S. 24/26 10. Technische Daten Die Abmessungen des Concept R combi entnehmen Sie der Abb.5. Leistung Leistung Kabinen- Mindestgröße Artikel- Heizsystem Verdampfer volumen Belüftungsöffnung nummer [kW] [kW] [mm] CP-RCB-090 9 - 14 350 x 50 CP-RCB-105 10,5 10 - 15 350 x 60 Gewicht... -
Seite 25: Abmessungen
Montage- und Gebrauchsanweisung S. 25/26 11. Abmessungen Abb.6 Abmessungen Concept R combi 9 kW und 10,5 kW Maße in mm... - Seite 26 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
