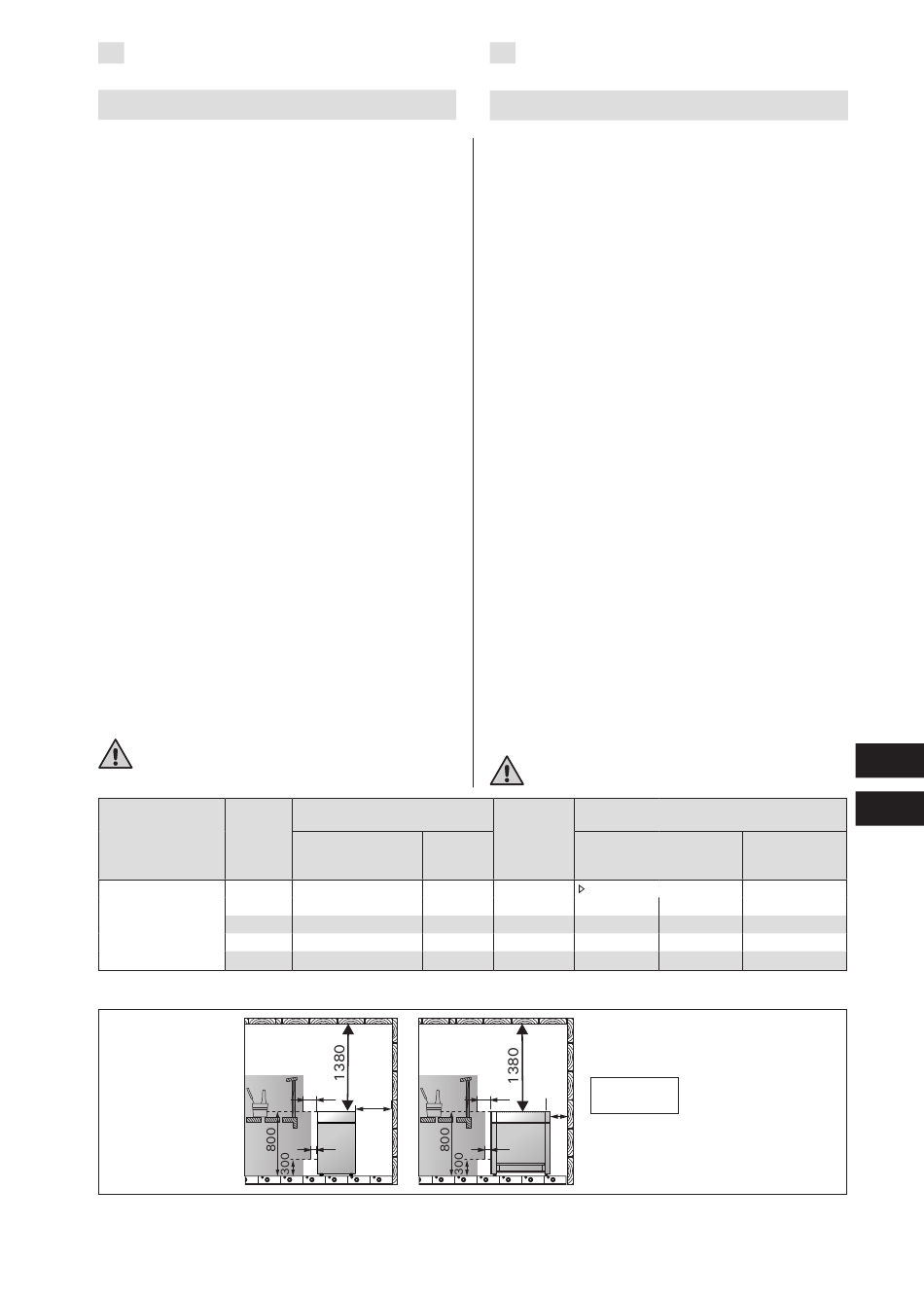

3. INSTRUCTIONS FOR INSTALLATION
3.1. Before Installation
Before installing the heater, study the instructions
for installation. Check the following points:
Is the output and type of the heater suitable for
•
the sauna room? The cubic volumes given in
table 2 should be followed.
Is the supply voltage suitable for the heater?
•
The location of the heater fulfils the minimum
•
requirements concerning safety distances given
in fig. 4 and table 2.
Note! Only one electrical heater may be installed in
the sauna room. The heater should be installed so
that the warning texts can also be read without dif-
ficulty after the installation.
3.2. Place and Safety Distances
The minimum safety distances are described in
figure 4. It is absolutely necessary to install the
heater according to these values. Neglecting them
causes a risk of fire.
3.3. Safety Railing
If a safety railing is built around the heater, the
minimum distances given in fig. 4 or in the railing's
instructions for installation must be observed.
3.4. Installation of the Control Unit and Sensor
The control unit includes detailed instructions
•
for fastening the unit on the wall.
Install the temperature sensor as shown in
•
figure 6. If the heater is installed further than
200 mm from wall, the sensor must be instal-
led on the ceiling.
Do not place the supply air vent so that the air
flow cools the temperature sensor. Figure 3.
Heater
Output
Ofen
Leistung
Qube-360
kW
30
33
36
Table 2.
Installation details of the heater
Tabelle 2.
Montageinformationen zum Saunaofen
Figure 4.
Minimum safety distances (all dimensions in millimeters)
Abbildung 4.
Minimum Sicherheitsmindestabstände (alle Abmessungen in Millimetern)
Dimensions
Abmessungen
Width/Depth/
Weight/
Height
Gewicht
Breite/Tiefe/Höhe
mm
kg
980/500/920
90
980/500/920
90
980/500/920
90
A
A
B
DE
3. MONTAGEANLEITUNG
3.1. Vor der Montage
Lesen Sie die Montageanleitung, bevor Sie den Sau-
naofen installieren. Überprüfen Sie die folgenden
Punkte:
Ist der zu montierende Saunaofen in Leistung
•
und Typ passend für die Saunakabine? Die
Rauminhaltswerte in Tabelle 2 dürfen weder
übernoch unterschritten werden.
Ist die Netzspannung für den Saunaofen geeignet?
•
Der Montageort des Ofens er füllt die in Abb. 4
•
und Tabelle 2 angegebenen Sicherheitsmindest-
abstän de.
ACHTUNG! In einer Sauna darf nur ein Saunaofen
installiert werden. Der Saunaofen muß so installiert
werden, daß die Warnanweisungen nach der Mon-
tage leicht lesbar sind.
3.2. Standort und Sicherheitsabstände
Die Mindest-Sicherheitsabstände werden in Abbil-
dung 4 angegeben. Diese Abstände müssen unbe-
dingt eingehalten werden, da ein Abweichen Brand-
gefahr verursacht.
3.3. Schutzgeländer
Falls um den Saunaofen ein Schutzgeländer gebaut
wird, muß dies unter Berücksichtigung der in Abb. 4
oder in der Montageanleitung für Schutzgeländer an-
gegebenen Mindestsicherheitsabstände geschehen.
3.4. Anschluß des Steuergerätes und der Fühler
In Verbindung mit dem Steuergerät werden
•
genauere Anweisungen zu dessen Befestigung
an der Wand gegeben.
Installieren Sie den Temperaturfühler wie in Abb.
•
6 dargestellt. Wenn der Ofen weiter als 200 mm
von der Wand aufgestellt wird, muss der Tem-
peraturfühler an der Decke montiert werden.
Luftzufuhr nicht so anbringen, dass sie den
Temperaturfühler abkühlt. Abbildung 3.
Stones
Sauna room
Steine
Saunakabine
Cubic vol.
Rauminhalt
2.3.!
max. kg
min. m³
100
40
100
50
100
65
A min. 150
A
B
min. 100
A
B
Height
Höhe
max. m³
min. mm
50
2300
65
2300
75
2300
25
