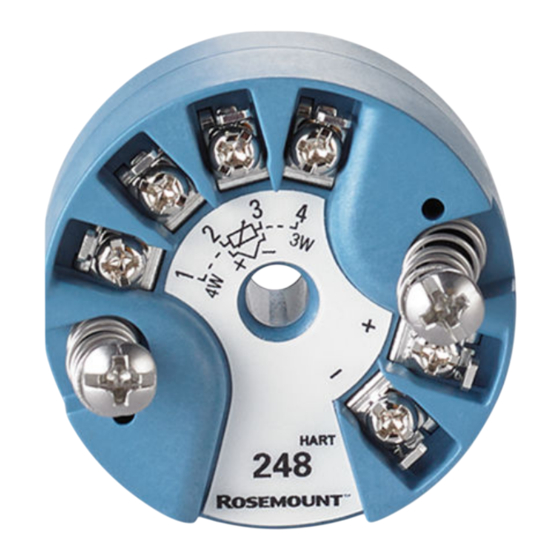

Emerson Rosemount 248 Betriebsanleitung
Temperaturmessumformer
Vorschau ausblenden
Andere Handbücher für Rosemount 248:
- Betriebsanleitung (78 Seiten) ,
- Kurzanleitung (44 Seiten) ,
- Bedienungsanleitung (26 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Emerson Rosemount 248
Inhaltszusammenfassung für Emerson Rosemount 248

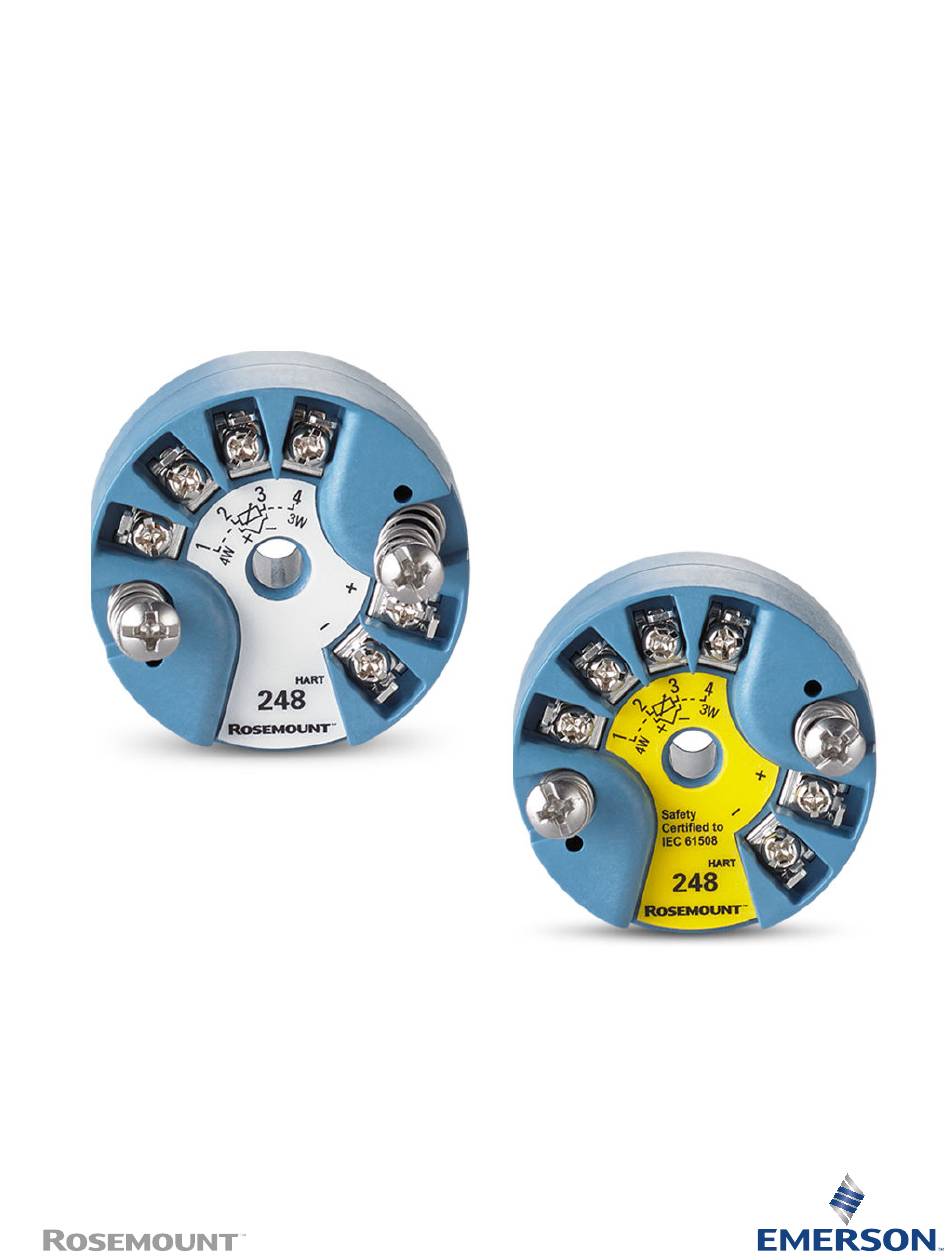

- Seite 1 Betriebsanleitung 00809-0105-4825, Rev DD April 2023 Rosemount ™ Temperaturmessumformer...
- Seite 2 Werden Produkte oder Hardware, die nicht für den nuklearen Bereich qualifiziert sind, im nuklearen Bereich eingesetzt, kann dies zu ungenauen Messungen führen. Informationen zu nuklear-qualifizierten Rosemount Produkten erhalten Sie von einem Emerson Vertriebsmitarbeiter. WARNUNG Die Nichtbeachtung dieser Installationsrichtlinien kann zu schweren oder tödlichen Verletzungen führen.
- Seite 3 2.10 Spannungsversorgung......................19 Kapitel 3 Konfiguration.......................... 25 3.1 Sicherheitshinweise........................25 3.2 Inbetriebnahme.........................25 3.3 AMS Device Manager........................ 26 3.4 Feldkommunikator........................27 3.5 Multidrop-Kommunikation.......................38 3.6 Rosemount 248 Konfigurationsinterface – Spezifikationen..........39 Kapitel 4 Betrieb und Wartung......................41 4.1 Sicherheitshinweise........................41 4.2 Kalibrierung..........................41 4.3 Messumformer/Sensor-Anpassung..................43 4.4 Ändern der HART-Version......................45 4.5 Hardware-Wartung........................46 4.6 Diagnosemeldungen........................ 46 Kapitel 5 ...
- Seite 4 Inhalt Betriebsanleitung April 2023 00809-0105-4825 www.emerson.com...
- Seite 5 Produkt-Zulassungen / Ex-Zulassungen • Technische Daten • Maßzeichnungen • Bestellinformationen 1.2 Übersicht über den Messumformer Merkmale des Rosemount 248: • Kann mit einer Vielzahl von verschiedenen Widerstandsthermometern und Thermoelementen verwendet werden. • Konfiguration mithilfe des HART Protokolls. ® • Elektronik mit Epoxidharz vergossen und mit einem Kunststoffgehäuse versehen.
- Seite 6 Kompakte Größe und mehrere Gehäuseoptionen ermöglichen eine Vielzahl von Montagemöglichkeiten für den Feldbetrieb. • Verbesserung der Messgenauigkeit durch Anpassung von Messumformer und Sensor. Bezüglich des kompletten Programms an kompatiblen Anschlussköpfen, Sensoren und Schutzrohren, die Emerson anbietet, siehe nachfolgende Literatur: • Rosemount 214C Temperatursensoren Produktdatenblatt •...
- Seite 7 Betriebsanleitung Installation 00809-0105-4825 April 2023 2 Installation 2.1 Sicherheitshinweise Die in diesem Abschnitt beschriebenen Vorgehensweisen und Verfahren können besondere Vorkehrungen erfordern, um die Sicherheit des Bedienpersonals zu gewährleisten. Informationen, die eine erhöhte Sicherheit erfordern, sind mit einem Warnsymbol ( ) gekennzeichnet. Die folgenden Sicherheitshinweise lesen, bevor ein durch dieses Symbol gekennzeichnetes Verfahren durchgeführt wird.
- Seite 8 Messkreis muss zwischen 250 und 1100 Ohm betragen, um die einwandfreie Kommunikation mit einem Feldkommunikator zu gewährleisten. Die elektrischen Anschlüsse durch die Kabeleinführung an der Seite des Anschlusskopfs vornehmen und dabei ausreichend Abstand zum Entfernen des Gehäusedeckels lassen. www.emerson.com...
- Seite 9 Betriebsanleitung Installation 00809-0105-4825 April 2023 2.4.5 Umgebungsbedingungen Das Elektronikmodul des Messumformers ist im Gehäuse vergossen und somit gegen Schäden durch Feuchtigkeit und Korrosion geschützt. Sicherstellen, dass die Betriebsatmosphäre des Messumformers den entsprechenden Ex-Zulassungen entspricht. Einfluss der Temperatur Der Messumformer arbeitet innerhalb der Spezifikation für Umgebungstemperaturen zwischen -40 und 185 °F (-40 und 85 °C) .
- Seite 10 Feuchtigkeit in das Gehäuse eindringen kann. Installation des Rosemount 248H: • In einem Anschluss- oder Universalkopf mit direkter Montage an einer Sensoreinheit • Mit einem Universalkopf von der Sensoreinheit entfernt • Mit einem optionalen Montageclip auf einer DIN-Tragschiene www.emerson.com...
- Seite 11 B. Messumformer C. Montageclip 2.6 Installation des Messumformers Der Rosemount 248 kann an einem Sensor und Schutzrohr montiert oder als eigenständiges Gerät bestellt werden. Bei Bestellung ohne Sensoreinheit die folgenden Empfehlungen bei der Installation des Messumformers mit einem integrierten Sensor beachten.
- Seite 12 Schutzrohre installieren und festziehen, bevor Prozessdruck beaufschlagt wird. 2. Die erforderlichen Verlängerungen und Adapter am Schutzrohr anbringen. Das Schraub- und Adaptergewinde mit Silikonband abdichten. 3. Den Sensor in das Schutzrohr eindrehen und Ablassdichtungen montieren, sofern diese für extreme Betriebsbedingungen oder entsprechend den lokalen Vorschriften erforderlich sind. www.emerson.com...
- Seite 13 Betriebsanleitung Installation 00809-0105-4825 April 2023 4. Die Anschlussadern des Sensors durch den Universalkopf und Messumformer ziehen. Die Messumformer-Befestigungsschrauben in die Universalkopf- Montagebohrungen einschrauben, um den Messumformer am Universalkopf zu montieren. 5. Den Messumformer/Sensor in das Schutzrohr einsetzen und das Adaptergewinde mit Silikonband abdichten. 6.
- Seite 14 Alarm- und Sättigungswerte mit dem Feldkommunikator sind unter zu finden. Anmerkung Störungen des Mikroprozessors führen unabhängig von der Einstellung des Alarmverhaltens (hoch oder niedrig) zur Ausgabe eines Hochalarms. Die Alarmwerte des Messumformers hängen davon ab, wie der Messumformer konfiguriert ist: Standard, gemäß NAMUR oder vom Anwender selbst konfiguriert. www.emerson.com...
- Seite 15 Betriebsanleitung Installation 00809-0105-4825 April 2023 2.9 Verdrahtung Die Spannungsversorgung für den Messumformer erfolgt ausschließlich über die Signalleitungen. Normalen Kupferdraht mit einem entsprechenden Querschnitt verwenden, um sicherzustellen, dass die Spannung an den Anschlussklemmen des Messumformers nicht unter 12,0 VDC absinkt. Sicherstellen, dass die Betriebsatmosphäre des Messumformers den entsprechenden Ex-Zulassungen entspricht.
- Seite 16 Installation Betriebsanleitung April 2023 00809-0105-4825 Abbildung 2-7: Verkabelung des Rosemount 248 Anschlussklemmen für Spannungs‐ Anschluss eines Feldkommunikators an einen Messum‐ versorgung, Kommunikation und former-Messkreis Sensor A. Feldkommunikator B. Spannungsversorgung C. 250 V ≤ R ≤ 1100 V D. Recorder (optional) E.
- Seite 17 Betriebsanleitung Installation 00809-0105-4825 April 2023 Abbildung 2-8: Sensoranschlussschemata Thermoelement- oder Millivolt-Eingänge Das Thermoelement kann direkt an den Messumformer angeschlossen werden. Soll der Messumformer entfernt vom Sensor angebracht werden, müssen entsprechende Thermoelement-Verlängerungskabel verwendet werden. Bei der mV-Eingangsverkabelung muss Kupferdraht und bei längeren Drähten eine Abschirmung verwendet werden. Widerstandsthermometer- oder Ohm-Eingänge Die Messumformer können mit einer Vielzahl von Widerstandsthermometer- Konfigurationen, einschließlich 2-Leiter-, 3-Leiter- und 4-Leiter-Ausführungen, verwendet...
- Seite 18 0,00385 Ω/Ω °C Änderung der Umgebungstemperatur (ΔT 25 °C Widerstandsthermometer-Widerstand bei 0 °C 100 Ω (für Pt 100 RTD) • Pt100 4-Leiter-Widerstandsthermometer: Kein Einfluss des Adernwiderstands. • Pt100 3-Leiter-Widerstandsthermometer: Vom Messumformer wahrgenommene Ungleichheit der Adern = 0,5 Ω • Pt100 2-Leiter-Widerstandsthermometer: www.emerson.com...
- Seite 19 Betriebsanleitung Installation 00809-0105-4825 April 2023 Vom Messumformer wahrgenommener Adernwiderstand = 150 m x 2 Adern x 0,025 Ω/m = 7,5 Ω 2.10 Spannungsversorgung Für die Kommunikation mit einem Messumformer ist eine Mindestspannung von 18,1 VDC erforderlich. Die Spannungsversorgung des Messumformers darf nicht unter die Mindestklemmenspannung des Messumformers abfallen (siehe Abbildung 2-9).
- Seite 20 (nur wenn das Gehäuse geerdet ist). 2. Sicherstellen, dass die Sensorabschirmung von anderen geerdeten Geräten im Messkreis elektrisch isoliert ist. 3. Die Abschirmung der Signalleitungen auf der Seite der Spannungsversorgung erden. A. Messumformer B. Sensorverkabelung C. Leit-/Hostsystem D. Erdungspunkt der Abschirmung www.emerson.com...
- Seite 21 Betriebsanleitung Installation 00809-0105-4825 April 2023 Erdung des Messumformers (Option 2 für ungeerdetes Gehäuse) Prozedur 1. Die Abschirmung der Signalleitungen mit der Abschirmung der Sensorverkabelung verbinden. 2. Sicherstellen, dass die beiden Abschirmungen fest verbunden und vom Messumformergehäuse elektrisch isoliert sind. 3. Die Abschirmung nur auf der Seite der Spannungsversorgung erden. 4.
- Seite 22 Installation Betriebsanleitung April 2023 00809-0105-4825 A. Messumformer B. Sensorverkabelung C. Leit-/Hostsystem D. Erdungspunkt der Abschirmung www.emerson.com...
- Seite 23 Betriebsanleitung Installation 00809-0105-4825 April 2023 Erdung des Messumformers (Option 4: Thermoelement- Eingänge) Prozedur 1. Die Abschirmung der Sensorverkabelung am Sensor erden. 2. Sicherstellen, dass die Abschirmungen der Sensor- und Signalleitungen vom Messumformergehäuse elektrisch isoliert sind. 3. Die Abschirmung der Signalleitungen nicht mit der Abschirmung der Sensorverkabelung verbinden.
- Seite 24 Installation Betriebsanleitung April 2023 00809-0105-4825 www.emerson.com...
- Seite 25 Die Inbetriebnahme des Messumformers besteht aus dem Test und der Überprüfung der Konfigurationsdaten. Der Rosemount 248 kann entweder vor (offline) oder nach (online) der Installation in Betrieb genommen werden. Bei der Online-Konfiguration ist der Messumformer mit einem Feldkommunikator verbunden, Daten werden in das Arbeitsregister des Feldkommunikators eingegeben und direkt an den Messumformer gesendet.
- Seite 26 AMS Device Manager Einer der Hauptvorteile von „intelligenten“ Geräten ist die einfache Konfiguration. Bei Verwendung mit dem AMS Device Manager kann der Rosemount 248 auf einfache Weise konfiguriert werden und bietet sofortige, verlässliche Warnungen und Alarme. Die Bildschirme verwenden ein Farbschema, um die Funktionsfähigkeit des Messumformers visuell darzustellen und alle Änderungen anzuzeigen, die ggf.
- Seite 27 Betriebsanleitung Konfiguration 00809-0105-4825 April 2023 3.4 Feldkommunikator Das Feldkommunikator dient zum Informationsaustausch mit dem Messumformer von der Messwarte, vom Einbauort oder von einem beliebigen Punkt der Verkabelung im Messkreis aus. Den Feldkommunikator parallel zum Messumformer anschließen, um die Kommunikation zu ermöglichen (siehe Abbildung 2-7).
- Seite 28 Konfiguration Betriebsanleitung April 2023 00809-0105-4825 www.emerson.com...
- Seite 29 Betriebsanleitung Konfiguration 00809-0105-4825 April 2023 3.4.2 HART 7 Menübaum ® Rosemount 248...
- Seite 30 Variablenzuordnung Das Menü „Variable Mapping“ (Variablen-Zuordnung) dient zur Anzeige der Reihenfolge der Prozessvariablen. Beim Rosemount 248 können fünf Variable Re-Map (Variablen- Neuzuordnungen) ausgewählt werden, um diese Konfiguration zu ändern. Wenn der Bildschirm „Select PV“ (PV auswählen) angezeigt wird, muss „Snsr 1“ ausgewählt werden.
- Seite 31 • -10 bis 100 Millivolt • 2-, 3- und 4-Leiter 0 bis 2000 Ohm Emerson liefert eine komplette Produktreihe an Temperatursensoren, Schutzrohren und Befestigungsteilen zur Zubehörmontage. Ausgabeeinheiten einstellen Der Befehl Set Output Unit (Ausgangseinheit einstellen) dient zum Einstellen der gewünschten Einheit der Primärvariable. Der Messumformerausgang kann auf eine der folgenden physikalischen Einheiten eingestellt werden: •...
- Seite 32 Verwendung dieser Funktion: Prozedur 1. Den Adernwiderstand beider Widerstandsthermometer-Kabel nach der Installation des 2-Leiter-Widerstandsthermometers und des Rosemount 248 messen. 2. Auf dem Bildschirm „HOME“ (Startseite) 1 Device Setup (Geräteeinstellung), 3 Configuration (Konfiguration), 2 Sensor Configuration (Sensorkonfiguration), 1 Sensor 1, 2 Snsr 1 Setup (Sensor 1 Einstellung) und 1 2-Wire Offset (2-Leiter-Offset) auswählen.
- Seite 33 Betriebsanleitung Konfiguration 00809-0105-4825 April 2023 3. Den gemessenen Gesamtwiderstand der beiden Widerstandsthermometer-Kabel in der Eingabeaufforderung 2-Wire-Offset (2-Leiter-Offset) eingeben. Diesen Widerstand als negativen Wert (-) eingeben, um eine ordnungsgemäße Einstellung zu gewährleisten. Der Messumformer passt die gemessene Temperatur an, um den durch den Adernwiderstand verursachten Fehler zu korrigieren. 3.4.6 ...
- Seite 34 Wert ausgegeben wird. Wenn die Werte nicht übereinstimmen, muss ein Abgleich des Messumformerausgangs durchgeführt werden oder das Amperemeter funktioniert nicht richtig. Nach Durchführung des Testverfahrens kehrt die Anzeige zum Bildschirm „Loop Test“ (Messkreistest) zurück und der Benutzer kann einen anderen Ausgangswert wählen. www.emerson.com...
- Seite 35 Der „Active Calibrator Mode“ (Aktiver Kalibrator-Modus) muss deaktiviert werden, bevor der Messumformer wieder in den Prozess eingebunden wird, um sicherzustellen, dass sämtliche Diagnosefunktionen des Rosemount 248 verfügbar sind. Beim Deaktivieren oder Aktivieren des „Active Calibrator Mode“ (Aktiver Kalibrator-Modus) werden keine der im Messumformer gespeicherten Sensor-Abgleichswerte geändert.
- Seite 36 Schwellenwert wird auf ON (EIN) 0,2 Prozent der Sensorgrenze geliefert. Die Fühlerbrucherkennung kann zwischen umgeschaltet werden, und der Schwellenwert kann mit (EIN) OFF (AUS) einem Feldkommunikator auf einen beliebigen Wert zwischen 0 und 100 Prozent der Sensorgrenzwerte geändert werden. www.emerson.com...
- Seite 37 Wert, der über dem Schwellenwert liegt, aktiviert den periodischen Sensoralgorithmus. Tatsächliche Fühlerbruchzustände führen dann zu einem Alarm des Messumformers. Der Schwellenwert des Rosemount 248 sollte auf einen Wert eingestellt werden, der den normalen Bereich von Prozesstemperaturschwankungen berücksichtigt. Bei einer zu hohen Einstellung kann der Algorithmus keine Fühlerbruchzustände ausfiltern; bei zu niedriger Einstellung wird der Algorithmus unnötig aktiviert.
- Seite 38 Wenn die zusätzliche Prüfung ergibt, dass kein unterbrochener Sensor vorliegt, wird kein Alarm aktiviert. Anwender des Rosemount 248, die eine schnellere Fühlerbrucherkennung wünschen, können die Verzögerungsoption der Fühlerbrucherkennung auf ein schnelleres Verhalten einstellen. Bei dieser Einstellung gibt der Messumformer einen Fühlerbruchzustand ohne zusätzliche Prüfung aus.
- Seite 39 • Dämpfung • Alarmparameter 3.6.2 Konfigurationshardware Das Konfigurationsinterface des Rosemount 248 ist in den folgenden 3 Hardwareoptionen lieferbar: Nur Software Der Anwender muss die entsprechende Kommunikationshardware bereitstellen (Modem, Spannungsversorgung, usw.). Serielles HART Modem und Software Serielles HART Modem. Anwender muss separate Messkreis-Spannungsversorgung und Widerstand zur Verfügung stellen.
- Seite 40 00809-0105-4825 3.6.3 Installation des Rosemount 248 PC-Programmierkits (nur HART 5) Prozedur 1. Sämtliche für die Konfiguration des Rosemount 248 mittels PC erforderliche Software installieren: a) Die Programmiersoftware für den Rosemount 248 installieren. • Die 248 Programmier-CD-ROM in das Laufwerk einlegen.
- Seite 41 Messumformer gespeicherten standardmäßigen Sensorkennlinie geliefert. Der Messumformer verwendet diese Informationen beim Betrieb, um abhängig vom Sensoreingang einen Prozessvariablen-Ausgang (in einer physikalischen Einheit) zu erzeugen. Die Kalibrierung des Rosemount 248 kann folgende Verfahren umfassen: Rosemount 248...
- Seite 42 Prozessstandard ab. Der Sensorabgleich ist für Überprüfungsverfahren geeignet oder kann bei Anwendungen eingesetzt werden, die die gemeinsame Kalibrierung von Sensor und Messumformer erfordern. Durchführen eines Sensorabgleichs mit einem Rosemount 248: Prozedur 1. Kalibriergerät oder Sensor an den Messumformer anschließen. Das...
- Seite 43 I. HART Ausgang J. Analogausgang 4.3 Messumformer/Sensor-Anpassung Die Funktion „Transmitter-Sensor Matching“ (Messumformer/Sensor-Anpassung) ausführen, um bei Verwendung eines Sensors mit Callendar-Van Dusen-Konstanten die Genauigkeit der Temperaturmessung des Systems zu verbessern. Bei Emerson bestellte Sensoren mit Callendar-Van Dusen-Konstanten gewährleisten die Rückverfolgbarkeit gemäß NIST. Rosemount 248...
- Seite 44 Betrieb und Wartung Betriebsanleitung April 2023 00809-0105-4825 Der Rosemount 248 akzeptiert Callendar-Van Dusen-Konstanten von einem kalibrierten Widerstandsthermometer und generiert eine anwenderspezifische Kennlinie, die zur spezifischen Sensorkennlinie (Widerstand – Temperatur) passt. Siehe Abbildung 4-2. Abbildung 4-2: Standardkennlinie im Vergleich zur tatsächlichen Sensorkennlinie A.
- Seite 45 Betriebsanleitung Betrieb und Wartung 00809-0105-4825 April 2023 Callendar-Van Dusen-Gleichung: Die folgenden Eingangsvariablen, die bei speziell bestellten Rosemount Temperatursensoren angegeben werden, sind erforderlich: α [t – δ(0,01t-1)(0,01t) – β(0,01t – 1)(0,01t) R0 = Widerstand bei Gefrierpunkt Alpha = Sensorspezifische Konstante Beta = Sensorspezifische Konstante Delta = Sensorspezifische Konstante 4.3.1 ...
- Seite 46 AMS Device Manager mit Version 10.5 erfordert zur Kompatibilität einen Software- Patch. 4.5 Hardware-Wartung Der Rosemount 248 hat keine beweglichen Teile und erfordert nur geringe Wartung. 4.5.1 Sensorprüfung Um zu überprüfen, ob der Sensor die Ursache einer Störung ist, den Sensor durch einen funktionierenden Sensor ersetzen oder einen Testsensor am Messumformer anschließen,...
- Seite 47 Betriebsanleitung Betrieb und Wartung 00809-0105-4825 April 2023 Tabelle 4-2: Rosemount 248 – Tabelle zur Störungsanalyse und -beseitigung Symptom Mögliche Ursa‐ Abhilfemaßnahme Messumformer Verkabelung des • Sicherstellen, dass ein Widerstand von mindestens 250 kommuniziert Messkreises Ohm zwischen Spannungsversorgung und Feldkommuni‐ nicht mit Feld‐...
- Seite 48 Betrieb und Wartung Betriebsanleitung April 2023 00809-0105-4825 (Fortset‐ Tabelle 4-2: Rosemount 248 – Tabelle zur Störungsanalyse und -beseitigung zung) Symptom Mögliche Ursa‐ Abhilfemaßnahme Geringer oder Sensorelement • Einen Feldkommunikator anschließen und den Testmo‐ kein Ausgang dus des Messumformers wählen, um zu ermitteln, ob die Störung durch den Sensor verursacht wird.
- Seite 49 Betriebsanleitung Betrieb und Wartung 00809-0105-4825 April 2023 (Fortsetzung) Tabelle 4-3: Diagnosemeldungen des Feldkommunikators Nachricht Beschreibung Device Busy (Gerät beschäf‐ Das angeschlossene Gerät ist mit einer anderen Aufgabe beschäf‐ tigt) tigt. Device Disconnected (Gerät Gerät antwortet nicht auf einen Befehl. getrennt) Device write protected (Gerät Das Gerät befindet sich im Schreibschutz-Modus.
- Seite 50 Fehlermeldung durch die Anwendung oder durch die Kommunikation mit dem HART Feldkommunikator. Restore device value? (Geräte‐ Der bearbeitete Wert, der zu einem Gerät gesendet wurde, wurde wert wiederherstellen?) nicht korrekt implementiert. Durch das Zurücksetzen des Gerätewer‐ tes kehrt die Variable auf ihren ursprünglichen Wert zurück. www.emerson.com...
- Seite 51 Betriebsanleitung Betrieb und Wartung 00809-0105-4825 April 2023 (Fortsetzung) Tabelle 4-3: Diagnosemeldungen des Feldkommunikators Nachricht Beschreibung Save data from device to Fordert den Benutzer auf, die Softkey-Taste SAVE (SPEICHERN) zu configuration memory (Daten drücken, um eine Übertragung vom Gerät zum Speicher auszulösen. vom Gerät in den Konfigurati‐...
- Seite 52 Erst die verbundene Variable zum Gerät senden, bevor sent before editing, or invalid diese Variable bearbeitet wird. data will be sent. (<Variablen‐ bezeichnung> hat einen un‐ bekannten Wert. Die Einheit muss vor der Bearbeitung ge‐ sendet werden, sonst werden ungültige Daten gesendet.) www.emerson.com...
- Seite 53 Der sicherheitskritische Ausgang des Rosemount 248 Temperaturmessumformers ist über ein Zweileitersignal, 4-20 mA, verfügbar und repräsentiert die Temperatur. Der SIS- zertifizierte Rosemount 248 Messumformer ist zertifiziert nach: Geringer Bedarf; Typ B. Das Gerät bietet keine Maßnahmen gegen Angriffe auf die Netzsicherheit oder Schwachstellen. •...
- Seite 54 Betrieb und Wartung 5.5.1 Abnahmeprüfung Die folgenden Abnahmeprüfungen werden empfohlen. Im Falle eines Fehlers in der Sicherheitsfunktionalität müssen die Abnahmeprüfungs-Ergebnisse und Korrekturmaßnahmen unter Emerson.com dokumentiert werden. Alle Verfahren der Abnahmeprüfungen dürfen nur durch Fachpersonal durchgeführt werden. 5.5.2 Teil-Abnahmeprüfung 1 Die Teil-Abnahmeprüfung 1 besteht aus dem Aus- und Einschalten der Spannungsversorgung sowie Plausibilitätsprüfungen des Messumformerausgangs.
- Seite 55 Betriebsanleitung Anforderungen an die sicherheitsgerichtete Systeminstrumentierung (SIS) 00809-0105-4825 April 2023 4. Verwenden Sie den HART Kommunikator, um den detaillierten Gerätestatus anzusehen und sicherzustellen, dass keine Alarme oder Warnungen am Messumformer anstehen. 5. Mit einer Plausibilitätsprüfung der Sensorwerte gegenüber einer unabhängigen Schätzung (z. B. von der Direktüberwachung des BPCS-Wertes) die Richtigkeit des aktuellen Wertes überprüfen.
- Seite 56 Fehler müssen gemeldet werden. Feedback kann auf dem elektronischen Weg über Emerson.com übermittelt werden. 5.6 Technische Daten Der Rosemount 248 Messumformer muss in Übereinstimmung mit den im Rosemount 248 Produktdatenblatt angegebenen Funktions- und Leistungsmerkmalen betrieben werden. 5.6.1 Daten zu Ausfallraten Der FMEDA-Bericht umfasst Ausfallraten und unabhängige Informationen über generische Sensormodelle.
- Seite 57 4. Die entsprechende Kurzanleitung wählen. A.2 Bestellinformationen, technische Daten und Zeichnungen Die folgenden Schritte ausführen, um die aktuellen Bestellinformationen, technischen Daten und Zeichnungen für den Rosemount 248 aufzurufen: Prozedur 1. Zu Emerson.com/Rosemount/Rosemount-248 navigieren. 2. Sofern erforderlich zur grünen Menüleiste scrollen und dann auf Documents &...
