Emerson Rosemount 2051 Kurzanleitung
Druckmessumformer
Vorschau ausblenden
Andere Handbücher für Rosemount 2051:
- Betriebsanleitung (232 Seiten) ,
- Referenzhandbuch (142 Seiten) ,
- Kurzanleitung (56 Seiten)
Verwandte Anleitungen für Emerson Rosemount 2051
Inhaltszusammenfassung für Emerson Rosemount 2051

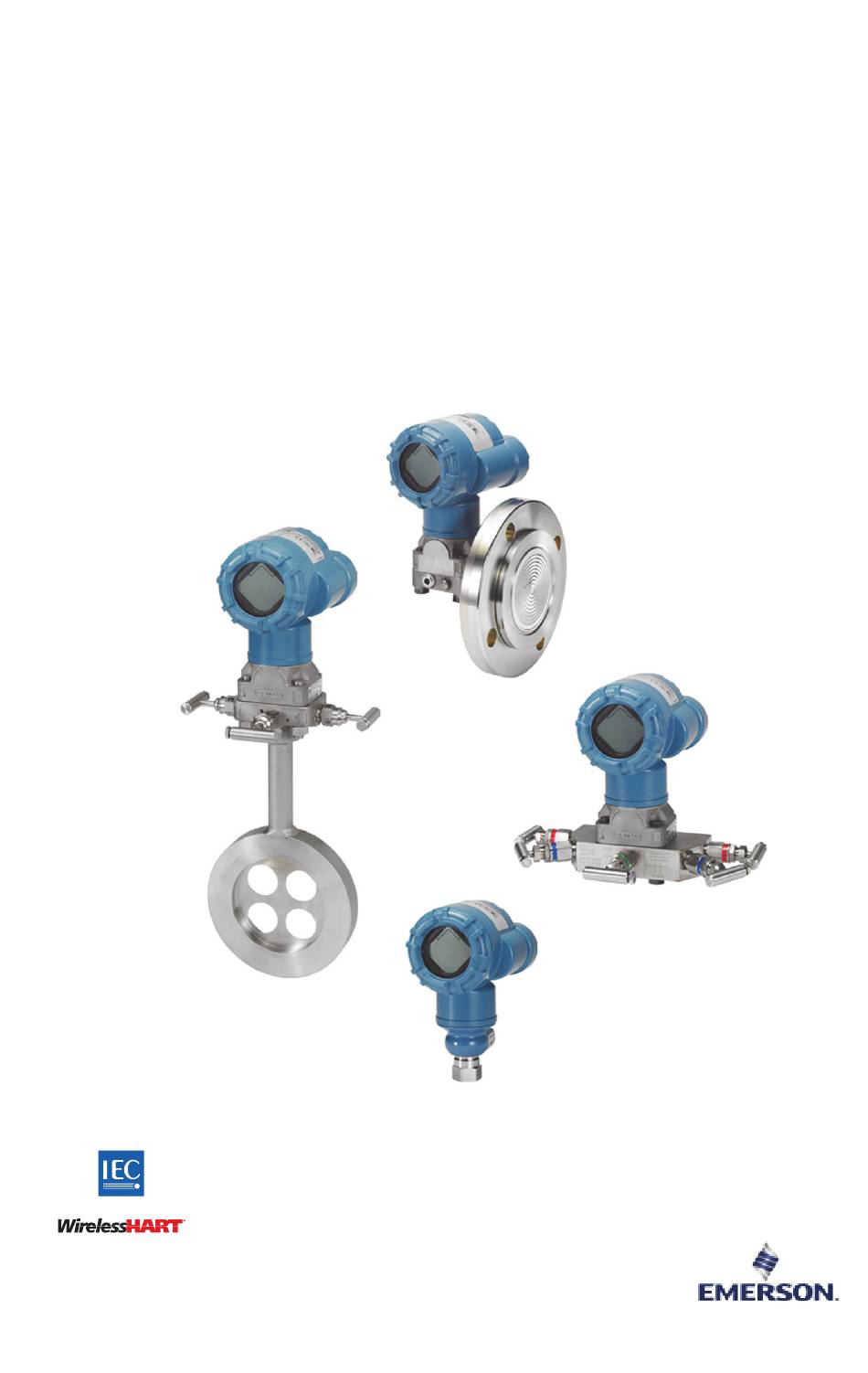

- Seite 1 Kurzanleitung 00825-0105-4102, Rev DD Februar 2019 Rosemount 2051 Druckmessumformer und Rosemount 2051CF Differenzdruck- Durchflussmessgeräte mit WirelessHART™ Protokoll...
-
Seite 2: Inhaltsverzeichnis
Februar 2019 Kurzanleitung HINWEIS Diese Kurzanleitung enthält grundlegende Richtlinien für den Rosemount 2051 Wireless Messumformer. Sie enthält keine Anweisungen für Konfiguration, Diagnose, Wartung, Service, Störungsanalyse und -beseitigung oder Einbau entsprechend den Anforderungen für Eigensicherheit. Weitere Informationen sind in der Betriebsanleitung für den Rosemount Wireless 2051 (Dok.-Nr. 00809-0100-4102) zu finden. -
Seite 3: Berücksichtigungen Bei Wireless Geräten
Kurzanleitung Februar 2019 Berücksichtigungen bei Wireless Geräten Einschaltvorgang Das Spannungsversorgungsmodul sollte erst an einem Wireless Gerät installiert werden, wenn der Smart Wireless Gateway installiert wurde und ordnungsgemäß funktioniert. Dieser Messumformer verwendet das grüne Spannungsversorgungsmodul (Modellnummer 701PGNKF). Die Wireless Geräte sollten in Reihenfolge ihrer Entfernung zum Smart Wireless Gateway eingeschaltet werden. -
Seite 4: Schritt 1: Messumformer Montieren
Februar 2019 Kurzanleitung Schritt 1: Messumformer montieren Montage für Flüssigkeitsanwendungen 1. Entnahmestutzen seitlich an der Prozessleitung platzieren. 2. Messumformer auf gleichem Niveau oder unterhalb der Druckentnahmen montieren. 3. Messumformer mit den Ablass-/Entlüftungsventilen nach oben montieren. Abbildung 2. Flüssigkeitsanwendungen A. Coplanar B. -
Seite 5: Befestigen Von Montagehalterungen
Kurzanleitung Februar 2019 Befestigen von Montagehalterungen Wandmontage Rohrmontage Coplanar™ Flansch Anpassungsflansch Inline... - Seite 6 Seite 7 feststellen. Wenn der Schraubenwerkstoff nicht in Tabelle 1 angegeben ist, wenden Sie sich bzgl. weiterer Informationen an Emerson. Schraubenmontage 1. Schrauben aus Kohlenstoffstahl müssen nicht geschmiert werden. Die Edelstahlschrauben sind mit einem Schmiermittel beschichtet, um die Montage zu erleichtern. Bei Einbau einer dieser Schraubentypen kein zusätzliches Schmiermittel verwenden.
-
Seite 7: Anforderungen An Die Schraubverbindungen
Ventilblöcken oder Ovaladaptern erfordert, diese Montagerichtlinien strikt befolgen, um die gute Abdichtung und damit die optimale Funktion der Messumformer zu gewährleisten. Ausschließlich mit dem Messumformer mitgelieferte oder von Emerson als Ersatzteile verkaufte Schrauben verwenden. Abbildung 5 zeigt gebräuchliche Messumformerbaugruppen mit den für die ordnungsgemäße Montage des Messumformers erforderlichen... -
Seite 8: Gehäuse Drehen
Februar 2019 Kurzanleitung Gehäuse drehen Zur Verbesserung der Ablesbarkeit des optionalen Digitalanzeigers: 1. Die Gehäusesicherungsschraube lösen. 2. Das Gehäuse im Uhrzeigersinn in die gewünschte Richtung drehen. Wenn die gewünschte Ausrichtung aufgrund des Gewindeanschlags nicht erzielt werden kann, das Gehäuse gegen den Uhrzeigersinn in die gewünschte Richtung drehen (bis zu 360°... -
Seite 9: Abgleichen Mittels Handterminal
Kurzanleitung Februar 2019 Hinweis Beim Nullpunktabgleich ist darauf zu achten, dass das Ausgleichsventil geöffnet ist und alle befüllten Impulsleitungen auf den richtigen Füllstand gefüllt sind. VORSICHT Ein Nullpunktabgleich wird bei Absolutdruck-Messumformern, Modell 2051CA oder 2051TA, nicht empfohlen. Abgleichen mittels Handterminal 1. -
Seite 10: Schritt 4: Konfiguration Des Messumformers Prüfen
Der Digitalanzeiger zeigt die Ausgangswerte entsprechend der Aktualisierungsrate des Wireless Geräts an. In der Bedienungsanleitung des Rosemount 2051 Wireless finden Sie Erklärungen zu Fehlercodes und LCD-Meldungen. Die Taste Diagnostic (Diagnose) drücken und diese für mindestens fünf Sekunden gedrückt halten, um die Anzeigen TAG, Device ID, Network ID, Network Join Status und Device Status (Messstellenkennzeichnung, Gerätekennung, Netzwerkkennung, Netzwerk-... - Seite 11 Kurzanleitung Februar 2019 Tabelle 2. Geräteversion 1, DD Revision 1 Funktionstasten Funktion WirelessHART 2, 1, 1, 1, 1 Messstellenkennzeichnung 2, 1, 1, 1, 5 Datum 2, 1, 1, 1, 3 Beschreibung 2, 1, 1, 1, 4 Nachricht 2, 1, 1, 1, 2 Kennzeichnung 2, 2, 1, 1 Netzwerkkennung...
- Seite 12 Februar 2019 Kurzanleitung Abbildung 10. Netzwerkeinstellungen des Smart Wireless Gateway Konfiguration mittels AMS Wireless Configurator prüfen Wenn das Gerät eine Netzwerkverbindung hergestellt hat, wird es wie in Abbildung 11 dargestellt im Wireless Configurator angezeigt. Abbildung 11. Netzwerkeinstellungen des Wireless Configurator...
-
Seite 13: Störungsanalyse Und -Beseitigung
Kurzanleitung Februar 2019 Störungsanalyse und -beseitigung Wenn das Gerät nach dem Einschalten nicht mit dem Netzwerk verbunden wurde, die korrekte Konfiguration von Netzwerkkennung und Verbindungsschlüssel (Network ID und Join Key) überprüfen. Außerdem prüfen, ob die Funktion „Active Advertising“ (Aktive Ankündigung) am Smart Wireless Gateway aktiviert wurde. Netzwerkkennung und Verbindungsschlüssel des Geräts müssen mit denen des Gateway übereinstimmen. -
Seite 14: Produkt-Zulassungen
Alle Wireless-Geräte müssen über Zertifikate verfügen, um sicherzustellen, dass sie die Richtlinien in Bezug auf die Verwendung des HF-Spektrums erfüllen. Für nahezu jedes Land ist ein solches Produktzertifikat erforderlich. Emerson arbeitet mit Regierungsbehörden weltweit zusammen, damit seine Produkte vollständig mit diesen Richtlinien übereinstimmen und nicht gegen diese Richtlinien oder Gesetze, die die Verwendung von Wireless-Geräten regulieren, verstoßen. -
Seite 15: Csa-Zulassungen (Canadian Standards Association)
Kurzanleitung Februar 2019 Spezielle Voraussetzungen zur sicheren Verwendung: 1. Der Wireless Druckmessumformer 2051 darf nur mit dem 701PGNKF SmartPower Spannungsversorgungsmodul von Rosemount verwendet werden. 2. Der Inline Drucksensor enthält möglicherweise mehr als 10 % Aluminium, was eine potenzielle Zündquelle durch Stoß oder Reibung darstellen kann. Während der Installation und des Betriebs muss mit größtmöglicher Sorgfalt vorgegangen werden, um Stöße und Reibung zu vermeiden. - Seite 16 Februar 2019 Kurzanleitung Abbildung 12. Rosemount 2051 — Konformitätserklärung...
- Seite 17 Kurzanleitung Februar 2019...
- Seite 18 Februar 2019 Kurzanleitung...
- Seite 19 Kurzanleitung Februar 2019...
- Seite 20 Februar 2019 Kurzanleitung...
- Seite 21 Kurzanleitung Februar 2019...
- Seite 22 © 2019 Rosemount, Inc. Alle Rechte vorbehalten. Alle Marken sind Eigentum ihres Emerson Automation Solutions AG jeweiligen Inhabers. Industriezentrum NÖ Süd Straße 2a, Das Emerson Logo ist eine Marke der Emerson Electric Co. Objekt M29 Rosemount und das Rosemount Logo sind eingetragene Marken von Rosemount Inc. 2351 Wr. Neudorf Österreich...
