PerfectView M55LX, M75LX

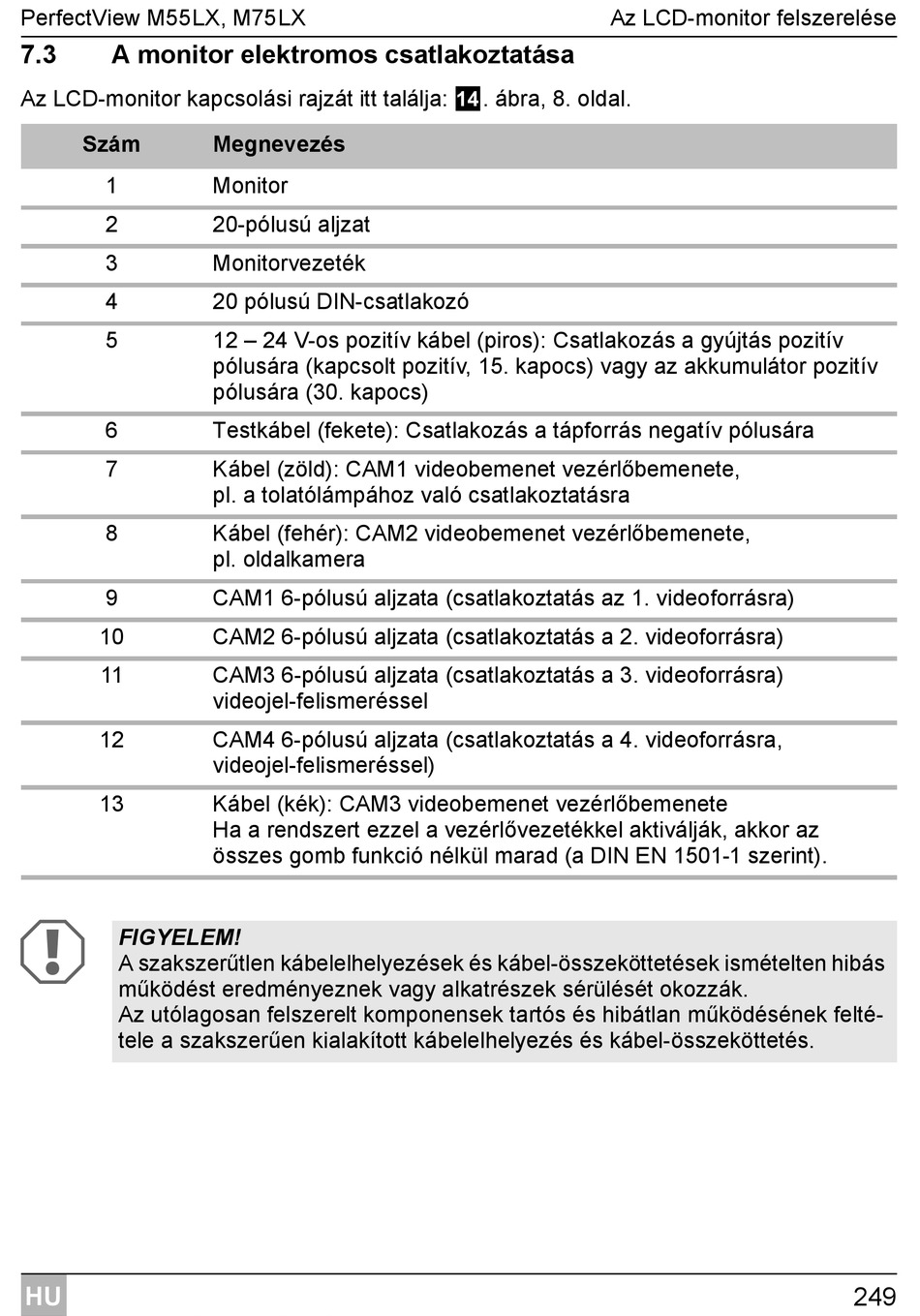

7.3 A monitor elektromos csatlakoztatása
Az LCD-monitor kapcsolási rajzát itt találja: d. ábra, 8. oldal.
Szám
1
2
3
4
5
6
7
8
9
10
11
12
13
A
FIGYELEM!
A szakszerűtlen kábelelhelyezések és kábel-összeköttetések ismételten hibás
működést eredményeznek vagy alkatrészek sérülését okozzák.
Az utólagosan felszerelt komponensek tartós és hibátlan működésének felté-
tele a szakszerűen kialakított kábelelhelyezés és kábel-összeköttetés.
HU
Megnevezés
Monitor
20-pólusú aljzat
Monitorvezeték
20 pólusú DIN-csatlakozó
12 – 24 V-os pozitív kábel (piros): Csatlakozás a gyújtás pozitív
pólusára (kapcsolt pozitív, 15. kapocs) vagy az akkumulátor pozitív
pólusára (30. kapocs)
Testkábel (fekete): Csatlakozás a tápforrás negatív pólusára
Kábel (zöld): CAM1 videobemenet vezérlőbemenete,
pl. a tolatólámpához való csatlakoztatásra
Kábel (fehér): CAM2 videobemenet vezérlőbemenete,
pl. oldalkamera
CAM1 6-pólusú aljzata (csatlakoztatás az 1. videoforrásra)
CAM2 6-pólusú aljzata (csatlakoztatás a 2. videoforrásra)
CAM3 6-pólusú aljzata (csatlakoztatás a 3. videoforrásra)
videojel-felismeréssel
CAM4 6-pólusú aljzata (csatlakoztatás a 4. videoforrásra,
videojel-felismeréssel)
Kábel (kék): CAM3 videobemenet vezérlőbemenete
Ha a rendszert ezzel a vezérlővezetékkel aktiválják, akkor az
összes gomb funkció nélkül marad (a DIN EN 1501-1 szerint).
Az LCD-monitor felszerelése
