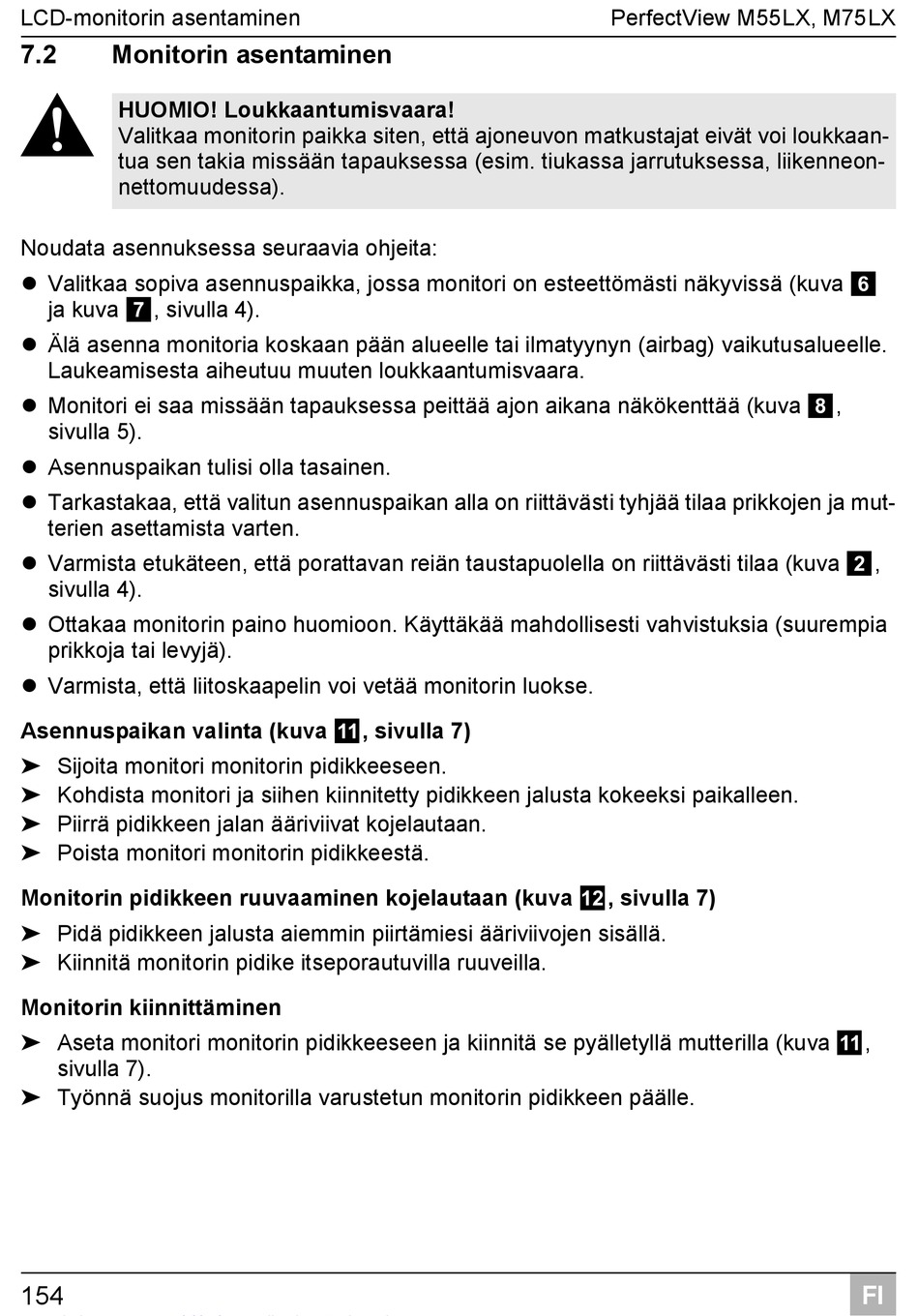

LCD-monitorin asentaminen
7.2

Monitorin asentaminen

!
HUOMIO! Loukkaantumisvaara!
Valitkaa monitorin paikka siten, että ajoneuvon matkustajat eivät voi loukkaan-
tua sen takia missään tapauksessa (esim. tiukassa jarrutuksessa, liikenneon-
nettomuudessa).
Noudata asennuksessa seuraavia ohjeita:
 Valitkaa sopiva asennuspaikka, jossa monitori on esteettömästi näkyvissä (kuva 6
ja kuva 7, sivulla 4).
 Älä asenna monitoria koskaan pään alueelle tai ilmatyynyn (airbag) vaikutusalueelle.
Laukeamisesta aiheutuu muuten loukkaantumisvaara.
 Monitori ei saa missään tapauksessa peittää ajon aikana näkökenttää (kuva 8,
sivulla 5).
 Asennuspaikan tulisi olla tasainen.
 Tarkastakaa, että valitun asennuspaikan alla on riittävästi tyhjää tilaa prikkojen ja mut-
terien asettamista varten.
 Varmista etukäteen, että porattavan reiän taustapuolella on riittävästi tilaa (kuva 2,
sivulla 4).
 Ottakaa monitorin paino huomioon. Käyttäkää mahdollisesti vahvistuksia (suurempia
prikkoja tai levyjä).
 Varmista, että liitoskaapelin voi vetää monitorin luokse.
Asennuspaikan valinta (kuva a, sivulla 7)
➤ Sijoita monitori monitorin pidikkeeseen.
➤ Kohdista monitori ja siihen kiinnitetty pidikkeen jalusta kokeeksi paikalleen.
➤ Piirrä pidikkeen jalan ääriviivat kojelautaan.
➤ Poista monitori monitorin pidikkeestä.
Monitorin pidikkeen ruuvaaminen kojelautaan (kuva b, sivulla 7)
➤ Pidä pidikkeen jalusta aiemmin piirtämiesi ääriviivojen sisällä.
➤ Kiinnitä monitorin pidike itseporautuvilla ruuveilla.
Monitorin kiinnittäminen
➤ Aseta monitori monitorin pidikkeeseen ja kiinnitä se pyälletyllä mutterilla (kuva a,
sivulla 7).
➤ Työnnä suojus monitorilla varustetun monitorin pidikkeen päälle.
