Montáž monitoru LCD

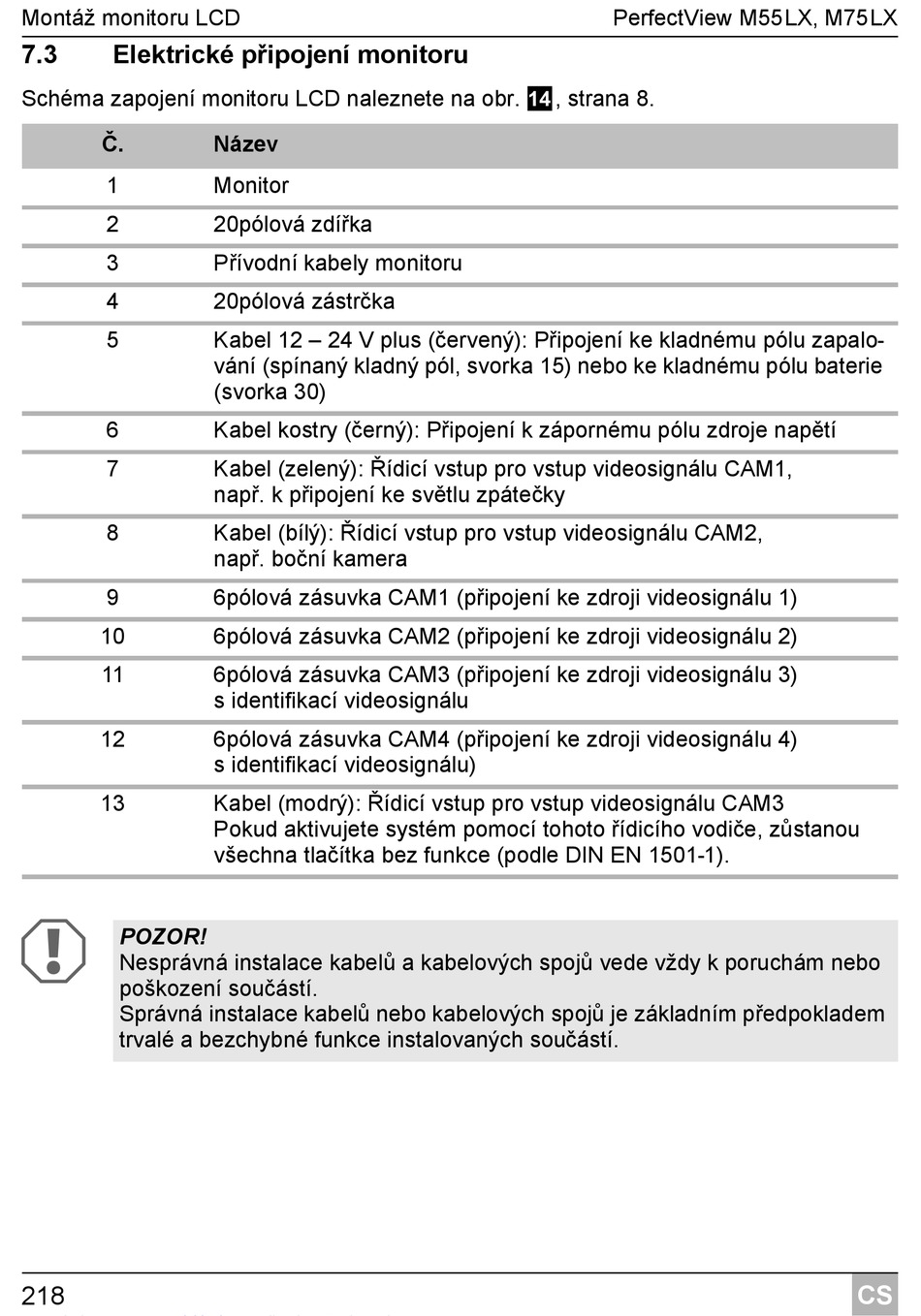

7.3 Elektrické připojení monitoru
Schéma zapojení monitoru LCD naleznete na obr. d, strana 8.
Č.
1
2
3
4
5
6
7
8
9
10
11
12
13
A
POZOR!
Nesprávná instalace kabelů a kabelových spojů vede vždy k poruchám nebo
poškození součástí.
Správná instalace kabelů nebo kabelových spojů je základním předpokladem
trvalé a bezchybné funkce instalovaných součástí.
218
Název
Monitor
20pólová zdířka
Přívodní kabely monitoru
20pólová zástrčka
Kabel 12 – 24 V plus (červený): Připojení ke kladnému pólu zapalo-
vání (spínaný kladný pól, svorka 15) nebo ke kladnému pólu baterie
(svorka 30)
Kabel kostry (černý): Připojení k zápornému pólu zdroje napětí
Kabel (zelený): Řídicí vstup pro vstup videosignálu CAM1,
např. k připojení ke světlu zpátečky
Kabel (bílý): Řídicí vstup pro vstup videosignálu CAM2,
např. boční kamera
6pólová zásuvka CAM1 (připojení ke zdroji videosignálu 1)
6pólová zásuvka CAM2 (připojení ke zdroji videosignálu 2)
6pólová zásuvka CAM3 (připojení ke zdroji videosignálu 3)
s identifikací videosignálu
6pólová zásuvka CAM4 (připojení ke zdroji videosignálu 4)
s identifikací videosignálu)
Kabel (modrý): Řídicí vstup pro vstup videosignálu CAM3
Pokud aktivujete systém pomocí tohoto řídicího vodiče, zůstanou
všechna tlačítka bez funkce (podle DIN EN 1501-1).
PerfectView M55LX, M75LX
CS
