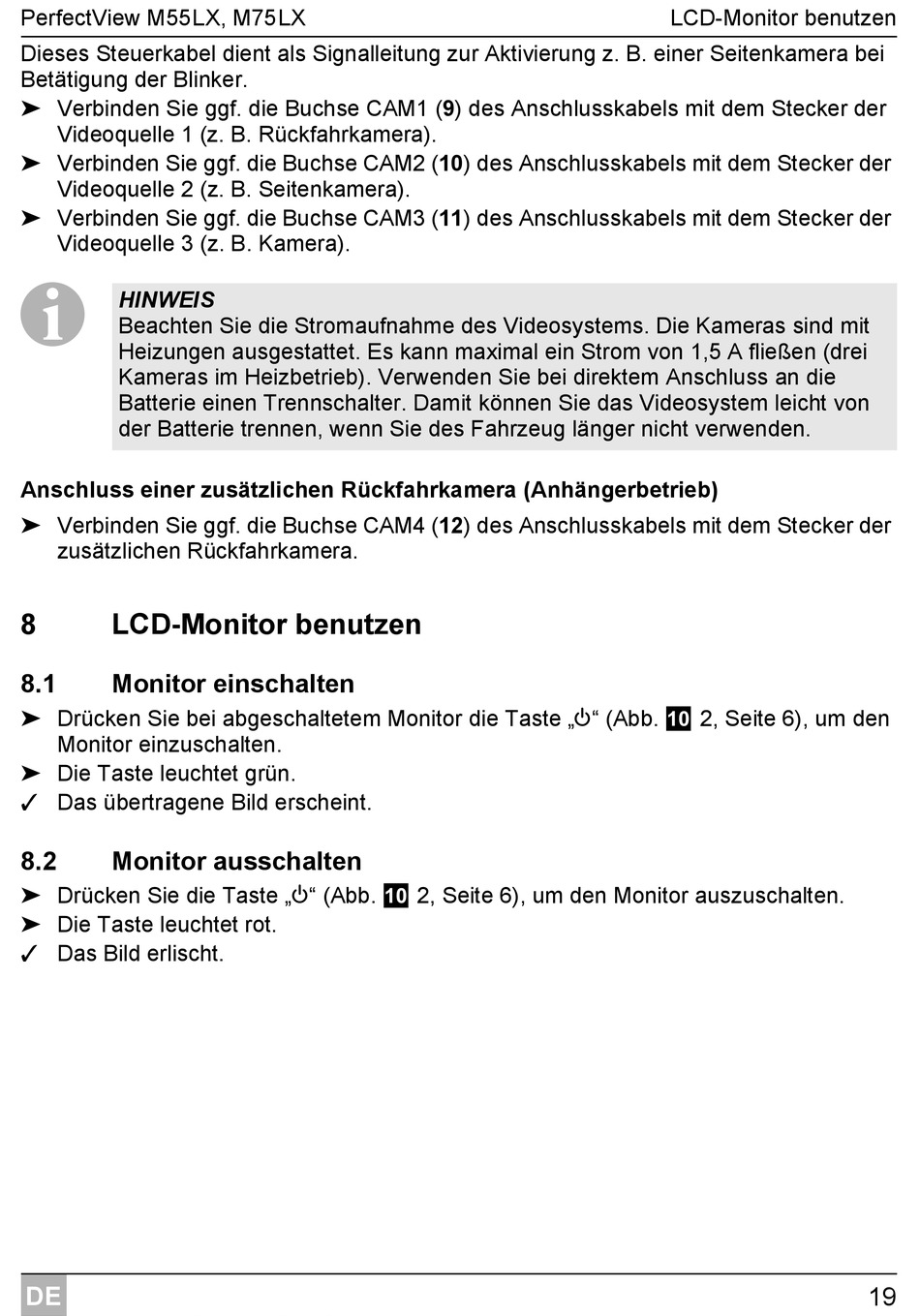

PerfectView M55LX, M75LX
Dieses Steuerkabel dient als Signalleitung zur Aktivierung z. B. einer Seitenkamera bei
Betätigung der Blinker.
➤ Verbinden Sie ggf. die Buchse CAM1 (9) des Anschlusskabels mit dem Stecker der
Videoquelle 1 (z. B. Rückfahrkamera).
➤ Verbinden Sie ggf. die Buchse CAM2 (10) des Anschlusskabels mit dem Stecker der
Videoquelle 2 (z. B. Seitenkamera).
➤ Verbinden Sie ggf. die Buchse CAM3 (11) des Anschlusskabels mit dem Stecker der
Videoquelle 3 (z. B. Kamera).
I
HINWEIS
Beachten Sie die Stromaufnahme des Videosystems. Die Kameras sind mit
Heizungen ausgestattet. Es kann maximal ein Strom von 1,5 A fließen (drei
Kameras im Heizbetrieb). Verwenden Sie bei direktem Anschluss an die
Batterie einen Trennschalter. Damit können Sie das Videosystem leicht von
der Batterie trennen, wenn Sie des Fahrzeug länger nicht verwenden.
Anschluss einer zusätzlichen Rückfahrkamera (Anhängerbetrieb)
➤ Verbinden Sie ggf. die Buchse CAM4 (12) des Anschlusskabels mit dem Stecker der
zusätzlichen Rückfahrkamera.
8

LCD-Monitor benutzen

8.1

Monitor einschalten

➤ Drücken Sie bei abgeschaltetem Monitor die Taste „P" (Abb. 0 2, Seite 6), um den
Monitor einzuschalten.
➤ Die Taste leuchtet grün.
✓ Das übertragene Bild erscheint.
8.2

Monitor ausschalten

➤ Drücken Sie die Taste „P" (Abb. 0 2, Seite 6), um den Monitor auszuschalten.
➤ Die Taste leuchtet rot.
✓ Das Bild erlischt.
DE
LCD-Monitor benutzen
19
