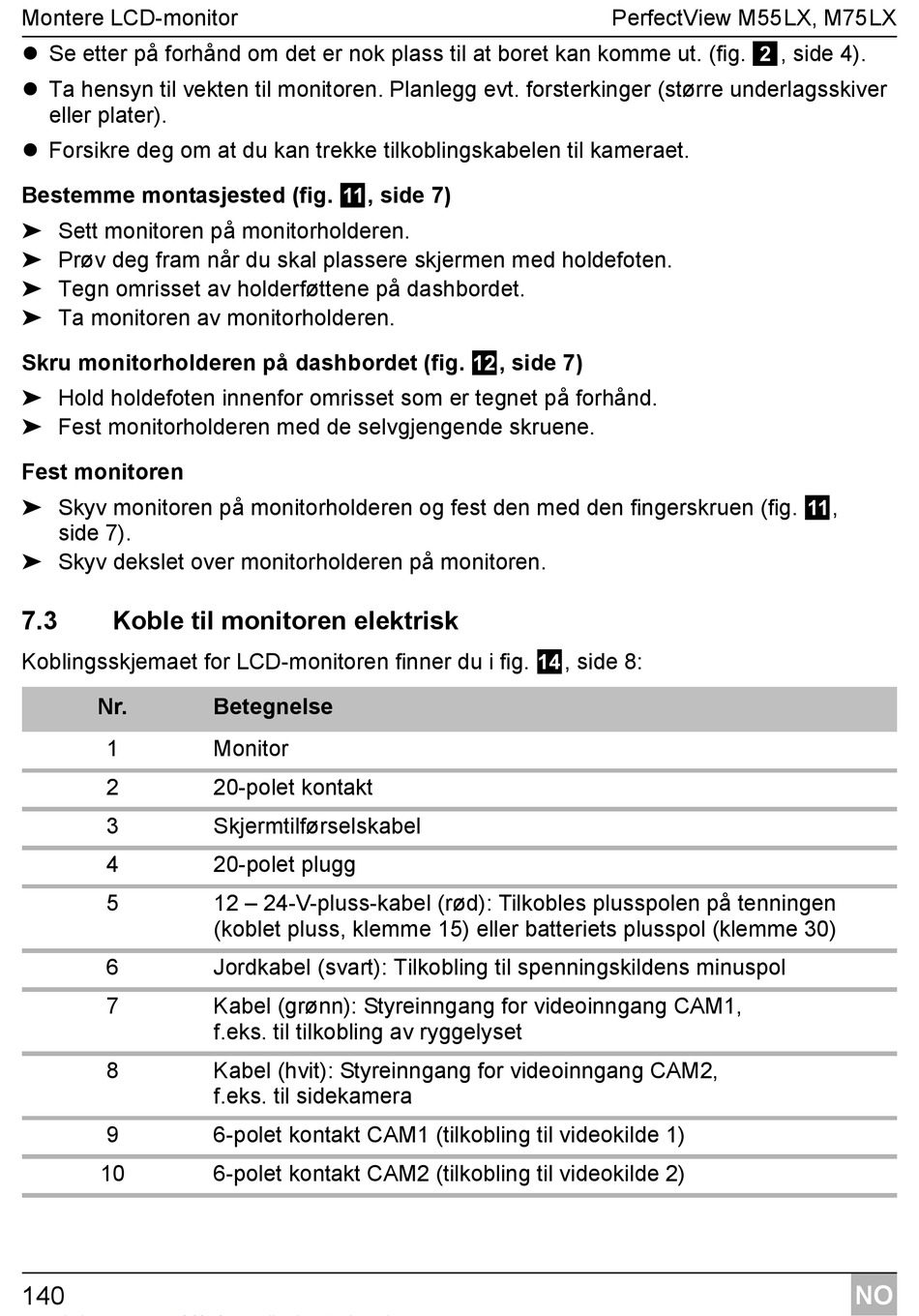

Montere LCD-monitor
 Se etter på forhånd om det er nok plass til at boret kan komme ut. (fig. 2, side 4).
 Ta hensyn til vekten til monitoren. Planlegg evt. forsterkinger (større underlagsskiver
eller plater).
 Forsikre deg om at du kan trekke tilkoblingskabelen til kameraet.
Bestemme montasjested (fig. a, side 7)
➤ Sett monitoren på monitorholderen.
➤ Prøv deg fram når du skal plassere skjermen med holdefoten.
➤ Tegn omrisset av holderføttene på dashbordet.
➤ Ta monitoren av monitorholderen.
Skru monitorholderen på dashbordet (fig. b, side 7)
➤ Hold holdefoten innenfor omrisset som er tegnet på forhånd.
➤ Fest monitorholderen med de selvgjengende skruene.
Fest monitoren
➤ Skyv monitoren på monitorholderen og fest den med den fingerskruen (fig. a,
side 7).
➤ Skyv dekslet over monitorholderen på monitoren.
7.3 Koble til monitoren elektrisk
Koblingsskjemaet for LCD-monitoren finner du i fig. d, side 8:
Nr.
1
2
3
4
5
6
7
8
9
10
140
Betegnelse
Monitor
20-polet kontakt
Skjermtilførselskabel
20-polet plugg
12 – 24-V-pluss-kabel (rød): Tilkobles plusspolen på tenningen
(koblet pluss, klemme 15) eller batteriets plusspol (klemme 30)
Jordkabel (svart): Tilkobling til spenningskildens minuspol
Kabel (grønn): Styreinngang for videoinngang CAM1,
f.eks. til tilkobling av ryggelyset
Kabel (hvit): Styreinngang for videoinngang CAM2,
f.eks. til sidekamera
6-polet kontakt CAM1 (tilkobling til videokilde 1)
6-polet kontakt CAM2 (tilkobling til videokilde 2)
