Waeco PerfectView M55L Montage- Und Bedienungsanleitung
Lcd-monitor
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
PerfectView
M55L, M75L
DE
9
LCD-Monitor
Montage- und Bedienungsanleitung
EN
23
LCD Monitor
Installation and Operating Manual
FR
37
Ecran LCD
Instructions de montage
et de service
ES
53
Pantalla LCD
Instrucciones de montaje y de uso
IT
67
Monitor LCD
Istruzioni di montaggio e d'uso
NL
81
LCD-monitor
Montagehandleiding en gebruiksa-
anwijzing
DA
95
LCD-monitor
Monterings- og betjeningsvejledning
SV
109 LCD-monitor
Monterings- och bruksanvisning
NO
123 LCD-monitor
Monterings- og bruksanvisning
FI
137 LCD-monitori
Asennus- ja käyttöohje
PT
151 Monitor LCD
Instruções de montagem e manual
de instruções
RU
165 ЖК-монитор
Инструкция по монтажу и
эксплуатации
PL
180 Monitor LCD
Instrukcja montażu i obsługi
CS
194 Monitor LCD
Návod k montáži a obsluze
SK
208 LCD monitor
Návod na montáž a uvedenie do
prevádzky
HU
222 LCD-monitor
Szerelési és használati útmutató
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Waeco PerfectView M55L
Inhaltszusammenfassung für Waeco PerfectView M55L
- Seite 1 PerfectView M55L, M75L LCD-Monitor 123 LCD-monitor Montage- und Bedienungsanleitung Monterings- og bruksanvisning LCD Monitor 137 LCD-monitori Installation and Operating Manual Asennus- ja käyttöohje Ecran LCD 151 Monitor LCD Instructions de montage Instruções de montagem e manual et de service de instruções Pantalla LCD 165 ЖК-монитор...
- Seite 2 Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic-waeco.com...
- Seite 3 PerfectView M55L, M75L...
- Seite 4 PerfectView M55L, M75L...
- Seite 5 PerfectView M55L, M75L...
- Seite 6 PerfectView M55L, M75L...
- Seite 7 PerfectView M55L, M75L...
- Seite 8 PerfectView M55L, M75L...
-
Seite 9: Inhaltsverzeichnis
PerfectView M55L, M75L Erklärung der Symbole Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole..........9 2 Sicherheits- und Einbauhinweise . -
Seite 10: Sicherheits- Und Einbauhinweise
Sicherheits- und Einbauhinweise PerfectView M55L, M75L Sicherheits- und Einbauhinweise Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebe- nen Sicherheitshinweise und Auflagen! Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: Montage- oder Anschlussfehler Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen ... - Seite 11 PerfectView M55L, M75L Sicherheits- und Einbauhinweise Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen: – Radiocode – Fahrzeuguhr – Zeitschaltuhr – Bordcomputer – Sitzposition Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung. Beachten Sie folgende Hinweise bei der Montage: VORSICHT! ...
-
Seite 12: Lieferumfang
Lieferumfang PerfectView M55L, M75L ACHTUNG! Schließen Sie die korrekte Spannung an. Benutzen Sie den Monitor nicht in Umgebungen, die – direkter Sonnenstrahlung ausgesetzt sind, – starken Temperaturschwankungen unterliegen, – eine hohe Luftfeuchtigkeit aufweisen, – eine schlechte Ventilation haben, –... -
Seite 13: Bestimmungsgemäßer Gebrauch

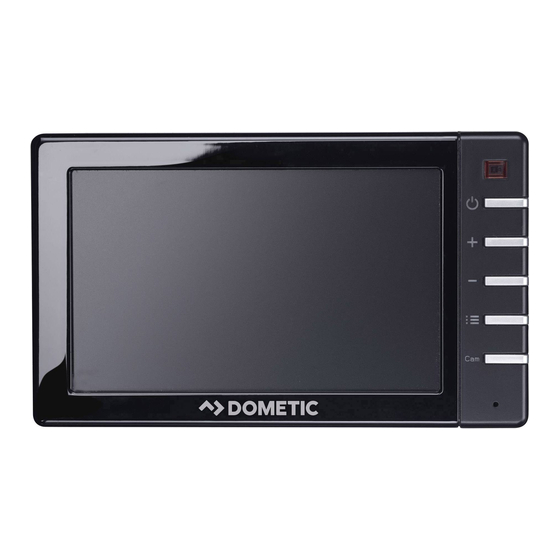

PerfectView M55L, M75L Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Die LCD-Monitore PerfectView M55L (Art.-Nr. 9102100056) und M75L (Art.-Nr. 9102100057) sind Monitore, die vorrangig für den Einsatz in Fahrzeugen gedacht sind. Sie können verwendet werden, um Kameras (z. B. Rückfahrvideosystem) oder andere Videoquellen anzuschließen. - Seite 14 Technische Beschreibung PerfectView M55L, M75L Nr. in Bezeich- Abb. 0, Beschreibung nung Seite 6 1. Schaltet das Menü ein. 2. Ruft die einzustellenden Parameter auf Die Parameter sind in folgender Reihenfolge auf drei Bild- schirmseiten verteilt: Seite 1: Bild – Helligkeit („Brightness“) –...
-
Seite 15: Lcd-Monitor Montieren
PerfectView M55L, M75L LCD-Monitor montieren LCD-Monitor montieren Benötigtes Werkzeug (Abb. 1, Seite 3) Für Einbau und Montage benötigen Sie folgende Werkzeuge: Maßstab (4) Körner (5) Hammer (6) Satz Bohrer (7) Bohrmaschine (8) Schraubendreher (9) Für den elektrischen Anschluss und seine Überprüfung benötigen Sie folgende Hilfs-... -
Seite 16: Monitor Montieren
LCD-Monitor montieren PerfectView M55L, M75L Monitor montieren VORSICHT! Verletzungsgefahr! Wählen Sie den Platz des Monitors so aus, dass unter keinen Umständen (z. B. durch scharfes Abbremsen, Verkehrsunfall) Fahrzeuginsassen verletzt werden können. Beachten Sie folgende Hinweise bei der Montage: Wählen Sie einen geeigneten Montageort, so dass Sie ungehinderte Sicht auf den Monitor haben (Abb. -
Seite 17: Monitor Elektrisch Anschließen
PerfectView M55L, M75L LCD-Monitor montieren Monitor elektrisch anschließen Den Schaltplan für den LCD-Monitor finden Sie in Abb. d, Seite 8. Bezeichnung Monitor 20-polige Buchse Monitorzuleitung 20-poliger Stecker 12–24-V-Plus-Kabel (rot): Anschluss an den Pluspol der Zündung (geschaltetes Plus, Klemme 15) oder den Pluspol der Batterie... - Seite 18 LCD-Monitor montieren PerfectView M55L, M75L Beachten Sie folgende Hinweise bei der Verlegung der Anschlusskabel: Verwenden Sie für die Durchführung der Anschlusskabel nach Möglichkeit Original- durchführungen oder andere Durchführungsmöglichkeiten, z. B. Lüftungsgitter. Wenn keine Durchführungen vorhanden sind, müssen Sie ein Loch von ∅ 22 mm bohren.
-
Seite 19: Lcd-Monitor Benutzen
PerfectView M55L, M75L LCD-Monitor benutzen Dieses Steuerkabel dient als Signalleitung zur Aktivierung z. B. einer Seitenkamera bei Betätigung der Blinker. ➤ Verbinden Sie ggf. die Buchse CAM1 (9) des Anschlusskabels mit dem Stecker der Videoquelle 1 (z. B. Seitenkamera). ➤ Verbinden Sie ggf. die Buchse CAM2 (10) des Anschlusskabels mit dem Stecker der Videoquelle 2 (z. -
Seite 20: Monitor Einstellen
LCD-Monitor benutzen PerfectView M55L, M75L Monitor einstellen Sie können den Monitor Ihren Wünschen entsprechend wie folgt einstellen (Abb. 0, Seite 6): ➤ Drücken Sie die Taste „ “ (5), um die gewünschten Parameter auszuwählen. ✓ Die einstellbaren Parameter werden in der folgenden Reihenfolge angezeigt: Seite 1: Bild –... -
Seite 21: Videoquelle Einstellen
PerfectView M55L, M75L LCD-Monitor pflegen und reinigen Videoquelle einstellen Gehen Sie wie folgt vor, um die Videoquelle einstellen (Abb. 0, Seite 6): ➤ Wenn Sie die Videoquelle umschalten möchten, drücken Sie die Taste „CAM“ (6). ✓ Der Monitor wechselt die Kamera in der Reihenfolge „Kamera 1 – Kamera 2 –... -
Seite 22: Entsorgung
Entsorgung PerfectView M55L, M75L Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling- Müll. Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Technische Daten...
