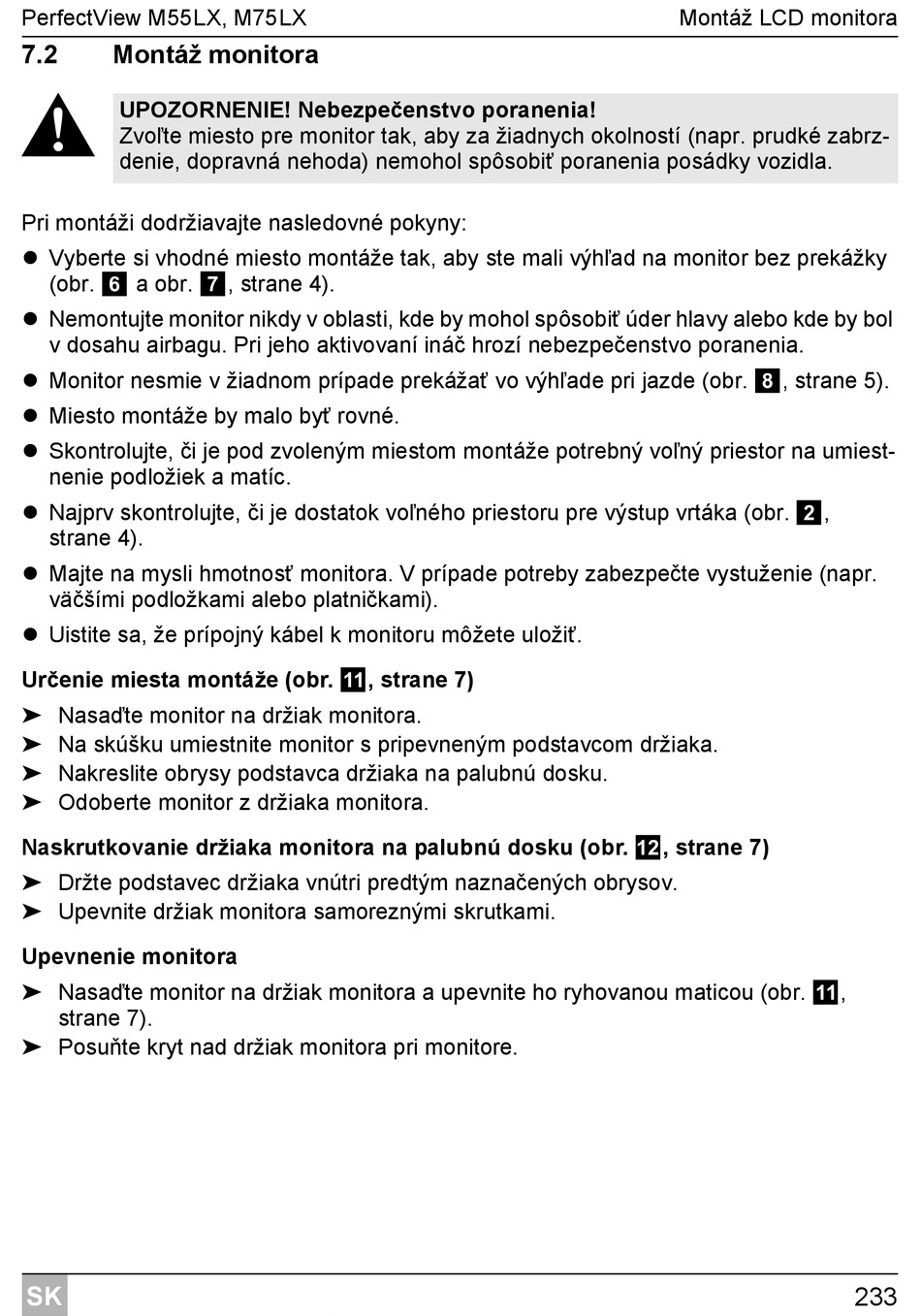

PerfectView M55LX, M75LX
7.2 Montáž monitora
!
UPOZORNENIE! Nebezpečenstvo poranenia!
Zvoľte miesto pre monitor tak, aby za žiadnych okolností (napr. prudké zabrz-
denie, dopravná nehoda) nemohol spôsobiť poranenia posádky vozidla.
Pri montáži dodržiavajte nasledovné pokyny:
 Vyberte si vhodné miesto montáže tak, aby ste mali výhľad na monitor bez prekážky
(obr. 6 a obr. 7, strane 4).
 Nemontujte monitor nikdy v oblasti, kde by mohol spôsobiť úder hlavy alebo kde by bol
v dosahu airbagu. Pri jeho aktivovaní ináč hrozí nebezpečenstvo poranenia.
 Monitor nesmie v žiadnom prípade prekážať vo výhľade pri jazde (obr. 8, strane 5).
 Miesto montáže by malo byť rovné.
 Skontrolujte, či je pod zvoleným miestom montáže potrebný voľný priestor na umiest-
nenie podložiek a matíc.
 Najprv skontrolujte, či je dostatok voľného priestoru pre výstup vrtáka (obr. 2,
strane 4).
 Majte na mysli hmotnosť monitora. V prípade potreby zabezpečte vystuženie (napr.
väčšími podložkami alebo platničkami).
 Uistite sa, že prípojný kábel k monitoru môžete uložiť.
Určenie miesta montáže (obr. a, strane 7)
➤ Nasaďte monitor na držiak monitora.
➤ Na skúšku umiestnite monitor s pripevneným podstavcom držiaka.
➤ Nakreslite obrysy podstavca držiaka na palubnú dosku.
➤ Odoberte monitor z držiaka monitora.
Naskrutkovanie držiaka monitora na palubnú dosku (obr. b, strane 7)
➤ Držte podstavec držiaka vnútri predtým naznačených obrysov.
➤ Upevnite držiak monitora samoreznými skrutkami.
Upevnenie monitora
➤ Nasaďte monitor na držiak monitora a upevnite ho ryhovanou maticou (obr. a,
strane 7).
➤ Posuňte kryt nad držiak monitora pri monitore.
SK
Montáž LCD monitora
233
