Messung des spezifischen Erdwiderstandes

Der spezifische Erdwiderstand ist die geologisch, physikalische Größe, die zur
Berechnung von Erdungsanlagen dient. Der in Abbildung 11 dargestellte Messablauf
verwendet die von Wenner entwickelte Methode (F. Wenner, A method of measuring
earth resistivity; Bull. National Bureau of Standards, Bulletin 12 (4), Paper 258, S 478-
496; 1915/16).
1
3
1. In den Erdboden werden vier gleich lange Erdspieße in gerader Linie und in gleichem
2. Den Zentralschalter in Position „R
3. Taste START TEST drücken.
32
START

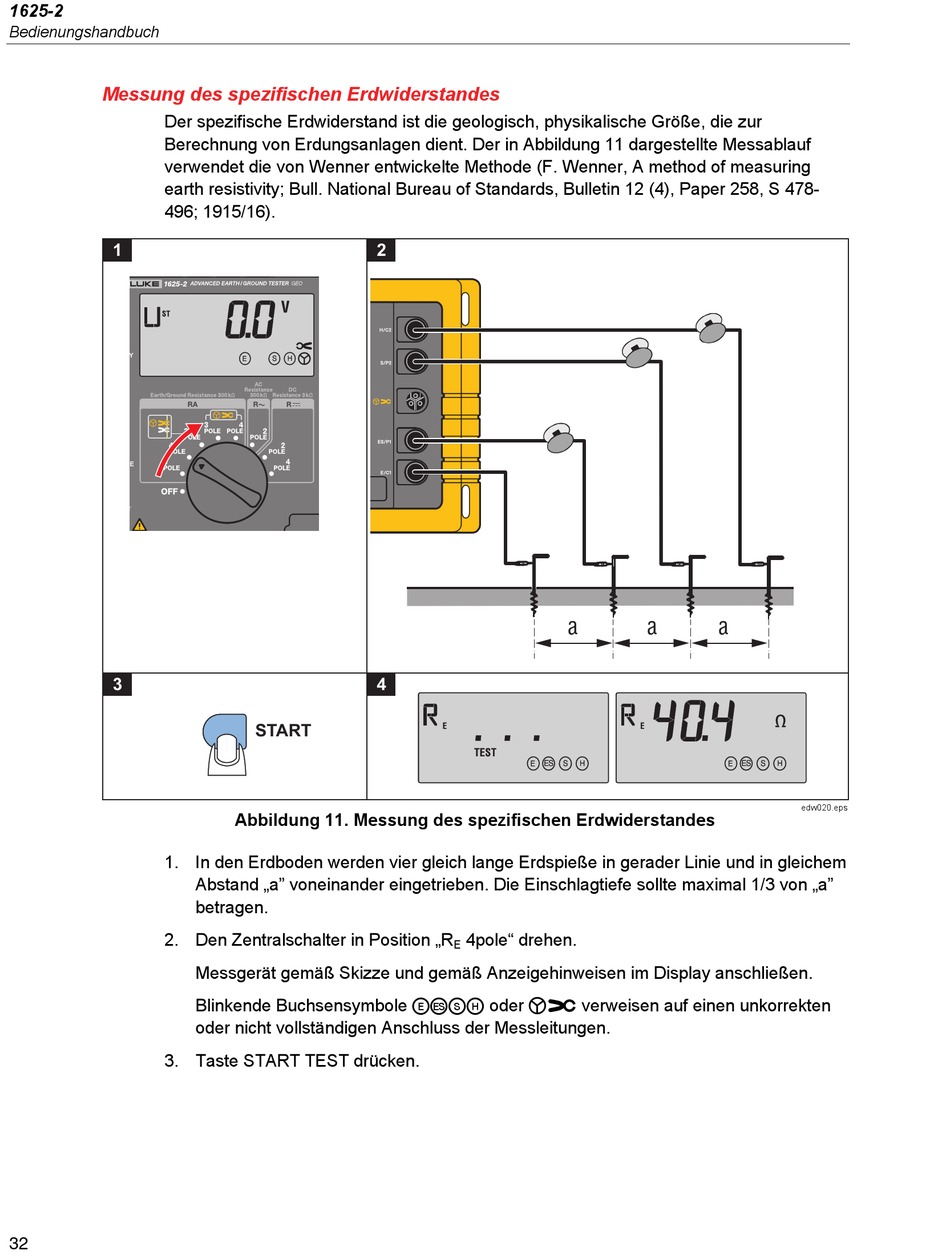

Abbildung 11. Messung des spezifischen Erdwiderstandes
Abstand „a" voneinander eingetrieben. Die Einschlagtiefe sollte maximal 1/3 von „a"
betragen.
Messgerät gemäß Skizze und gemäß Anzeigehinweisen im Display anschließen.
Blinkende Buchsensymbole  oder  verweisen auf einen unkorrekten
oder nicht vollständigen Anschluss der Messleitungen.
2
4
4pole" drehen.
E
a a a
edw020.eps
