Earth/Ground Tester
Erweiterte Funktionen

Kompensation der Erderanschlussleitung

Kann der Zuleitungswiderstand zum Eder nicht vernachlässigt werden, ist die Möglichkeit
der Kompensation der Anschlussleitung zum Erder vorgesehen.
Messvorgang:
Erder Hilfserder
egx019.eps

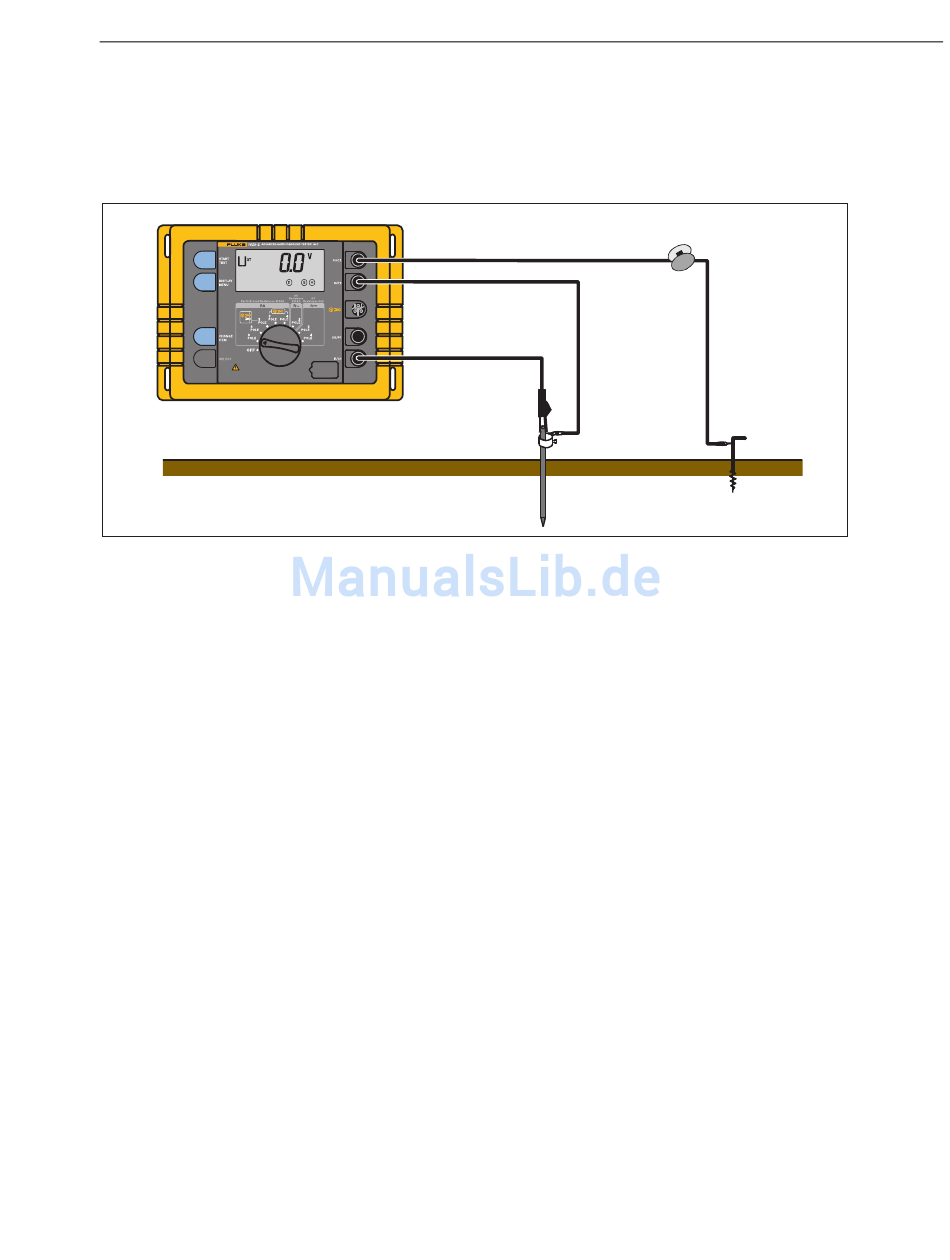

Abbildung 10. Kompensation der Erderanschlussleitung
Durchführung einer Kompensation:
1. Den Zentralschalter in Position „R 3pole" drehen.
E
2. Das Gerät gemäß Abbildung 10 anschließen.
3. Anzeige R mit der Taste DISPLAY MENU abrufen.
K
4. Mit der Taste START TEST die Kompensation implementieren.
Der Kompensationswiderstand ist nur solange ablesbar, solange die Taste START TEST
gedrückt bleibt. Nach Loslassen von START TEST wird der Messwert gespeichert und
das Messgerät kehrt in die Einstellroutine vor Beginn einer Messung zurück, sodass
nachfolgend eine Erdungswiderstandsmessung durch Drücken von START durchgeführt
werden kann. Bei den nächsten Widerstandsmessungen wird R vom tatsächlichen
K
Messwert abgezogen.
Soll der Kompensationswert wieder auf die Grundeinstellung (0,000 Ω), gesetzt werden,
ist der Kompensationsvorgang mit offen gelassener Messleitung zu implementieren oder
der Schalter kurz in die nächste Position und zurück zu drehen.
31
