1625-2
Bedienungshandbuch
Nr.














8

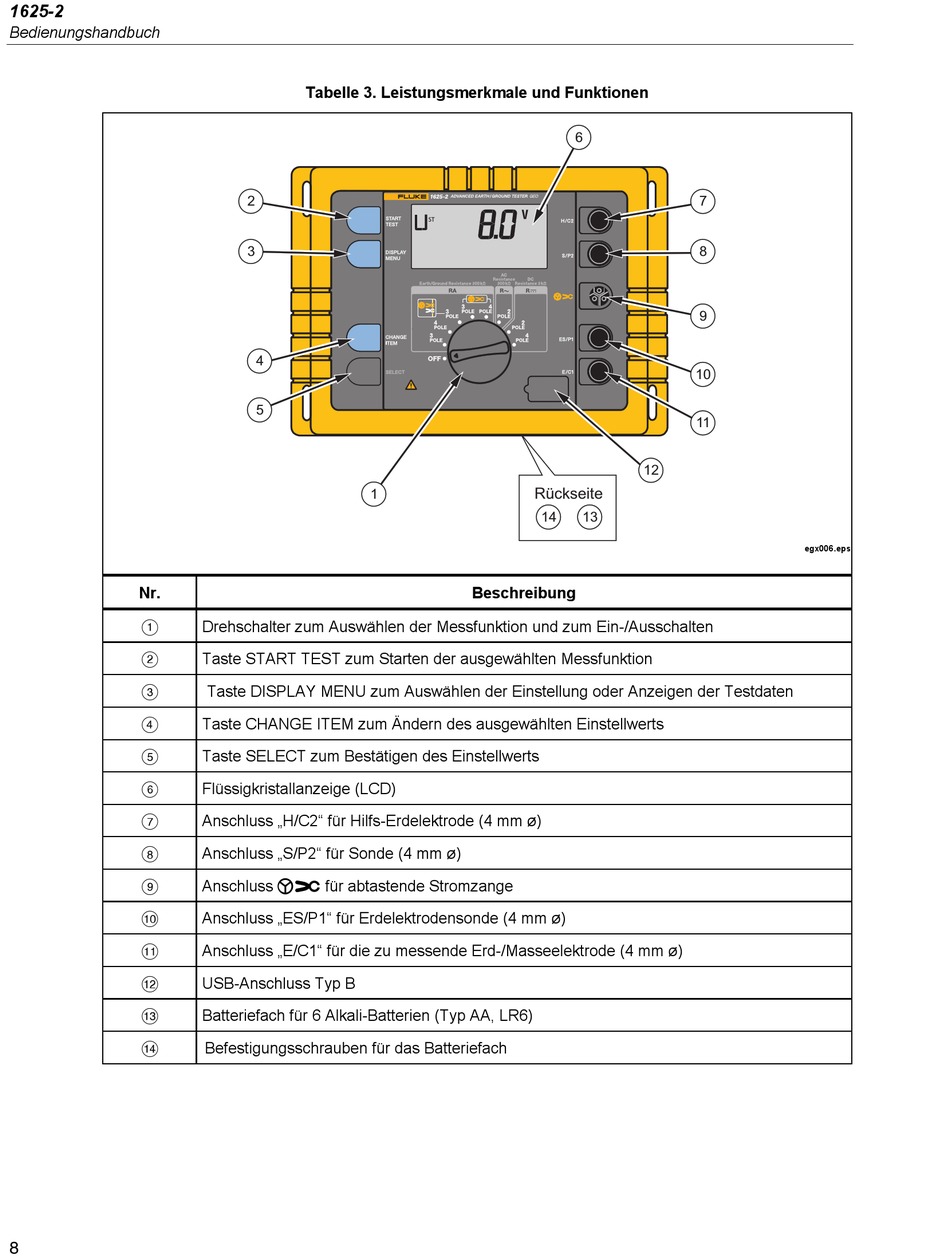

Tabelle 3. Leistungsmerkmale und Funktionen
2
3
4
5
1
Drehschalter zum Auswählen der Messfunktion und zum Ein-/Ausschalten
Taste START TEST zum Starten der ausgewählten Messfunktion
Taste DISPLAY MENU zum Auswählen der Einstellung oder Anzeigen der Testdaten
Taste CHANGE ITEM zum Ändern des ausgewählten Einstellwerts
Taste SELECT zum Bestätigen des Einstellwerts
Flüssigkristallanzeige (LCD)
Anschluss „H/C2" für Hilfs-Erdelektrode (4 mm ø)
Anschluss „S/P2" für Sonde (4 mm ø)
Anschluss  für abtastende Stromzange
Anschluss „ES/P1" für Erdelektrodensonde (4 mm ø)
Anschluss „E/C1" für die zu messende Erd-/Masseelektrode (4 mm ø)
USB-Anschluss Typ B
Batteriefach für 6 Alkali-Batterien (Typ AA, LR6)
Befestigungsschrauben für das Batteriefach
6
ST
Rückseite
14 13
Beschreibung
7
8
9
10
11
12
egx006.eps
