Anzeige - Fluke 1625-2 Bedienungshandbuch

Anzeige

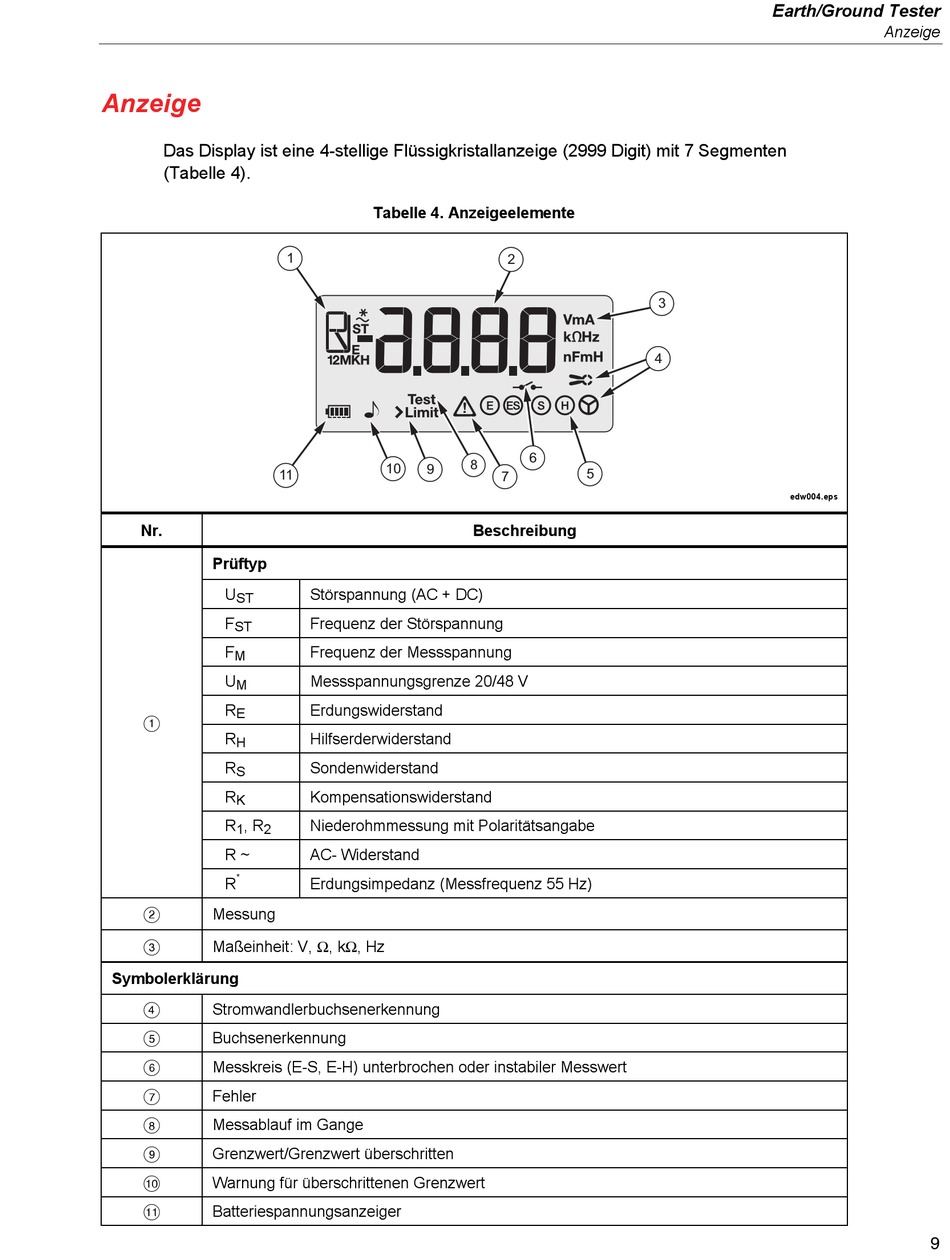

Das Display ist eine 4-stellige Flüssigkristallanzeige (2999 Digit) mit 7 Segmenten
(Tabelle 4).
11
Nr.
Prüftyp
U
ST
F
ST
F
M
U
M
R
E

R
H
R
S
R
K
R , R
1 2
R ~
*
R
Messung

Maßeinheit: V, Ω, kΩ, Hz

Symbolerklärung
Stromwandlerbuchsenerkennung

Buchsenerkennung

Messkreis (E-S, E-H) unterbrochen oder instabiler Messwert

Fehler

Messablauf im Gange

Grenzwert/Grenzwert überschritten

Warnung für überschrittenen Grenzwert

Batteriespannungsanzeiger

Tabelle 4. Anzeigeelemente
1
10
9
Störspannung (AC + DC)
Frequenz der Störspannung
Frequenz der Messspannung
Messspannungsgrenze 20/48 V
Erdungswiderstand
Hilfserderwiderstand
Sondenwiderstand
Kompensationswiderstand
Niederohmmessung mit Polaritätsangabe
AC- Widerstand
Erdungsimpedanz (Messfrequenz 55 Hz)
2
6
8
5
7
