1625-2
Bedienungshandbuch

Messungen an Hochspannungsmasten

Erdungswiderstandsmessung an Hochspannungsmasten ohne Abheben des Erdseils mit
selektivem Stromzangenverfahren
Die Messung von Einzelerdungswiderständen von Hochspannungsmasten bei in Betrieb
befindlichen Leitungen bedingt normalerweise das Abheben des Erdseils oder das
Trennen des Erders von der Mastkonstruktion. Anderenfalls tritt durch die
Parallelschaltung der anderen, durch das Erdseil miteinander verbundenen Masten, eine
Verfälschung des gemessenen Masterderwiderstandes auf.
Das neue, in diesem Messgerät angewendete Messverfahren mit einem externen
Stromwandler zur Erfassung des tatsächlich durch den Erder fließenden Messstroms,
erlaubt nun die Messung des Erderwiderstandes ohne Auftrennen des Erders von der
Mastkonstruktion oder Abheben des Erdseils. Siehe Abbildung 7.
1
3
26
2
4
START

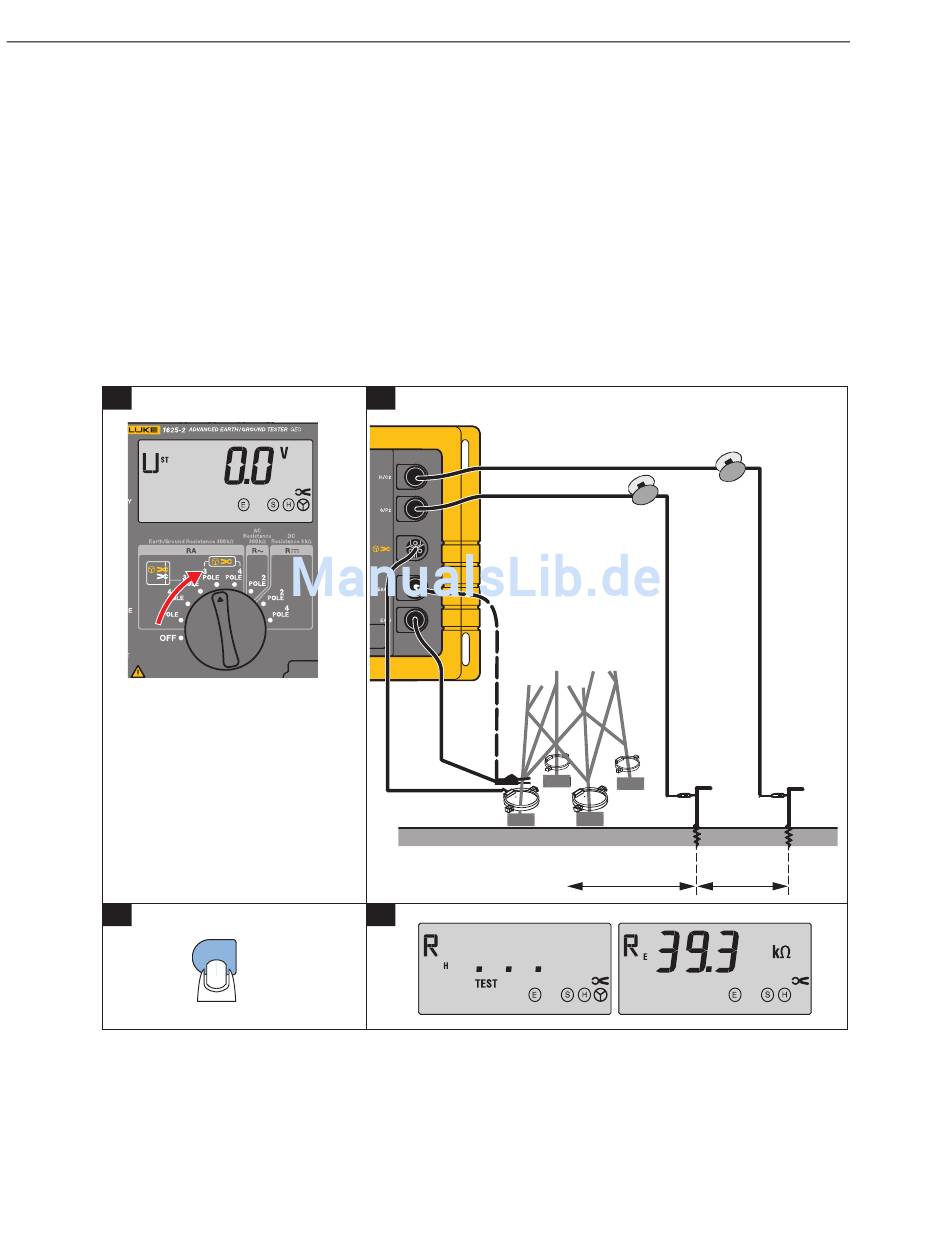

Abbildung 7. Erdungswiderstand ohne Abheben des Erdseils
4 Probe
S/P2
>20 m
H/C2
>20 m
edw016.eps
